Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 39
Alive Check
Устройство будет отправлять пакет контроля состояния TCP через определенные
промежутки времени (Проверка состояния) на компьютер для проверки TCP
соединения.
Если TCP соединение неактивно, связь будет прервана и порт будет свободен. 0 –
функция отключена. Значение по умолчанию – 0.
Max
Connection
Максимальное количество одновременных подключений – 5, по умолчанию – 1.
*Не поддерживается через web интерфейс
Режимы Service – Режим TCP Server
В режиме TCP Server серверу устройств присваивается уникальный порт в TCP/IP
сети. В этом случае сервер устройств пассивно ожидает контакта с устройством. После
установления соединения сервер начинает передачу данных. Режим TCP Server также
поддерживает до 5 одновременных соединений так, что разные узлы могут отправлять или
получать данные с помощью одного и того же последовательного устройства в одно и то
же время.

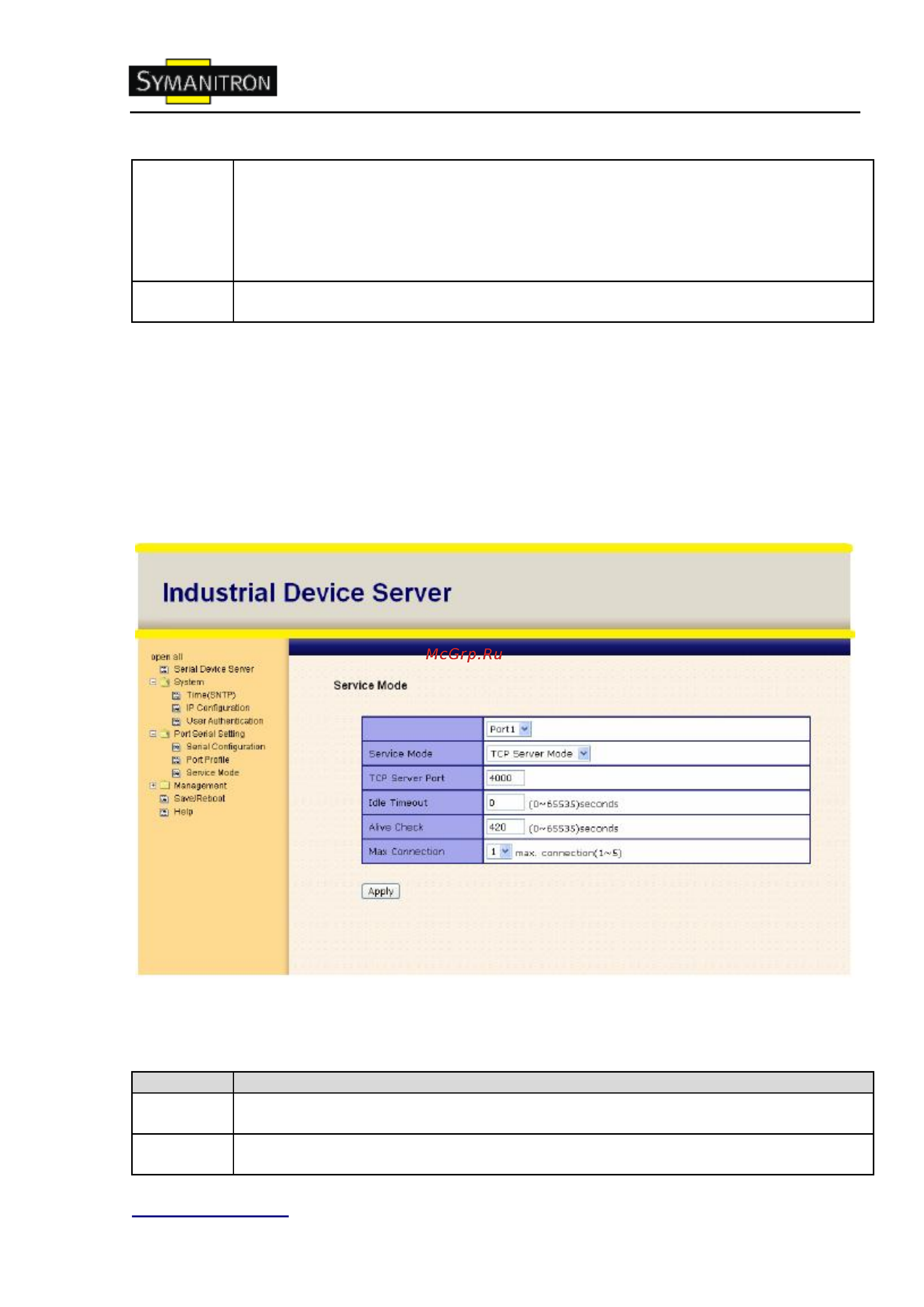

Рис. Режим TCP Server
Таблица режима TCP Server
Поле
Описание
TCP Server
Port
Определите номер порта для передачи данных
Idle
Timeout
Когда последовательный порт останавливает передачу данных на определенный
промежуток времени (Idle Timeout), связь будет прервана, порт будет свободен и
