Symanitron DS-42-WG [3/50] Описание устройства

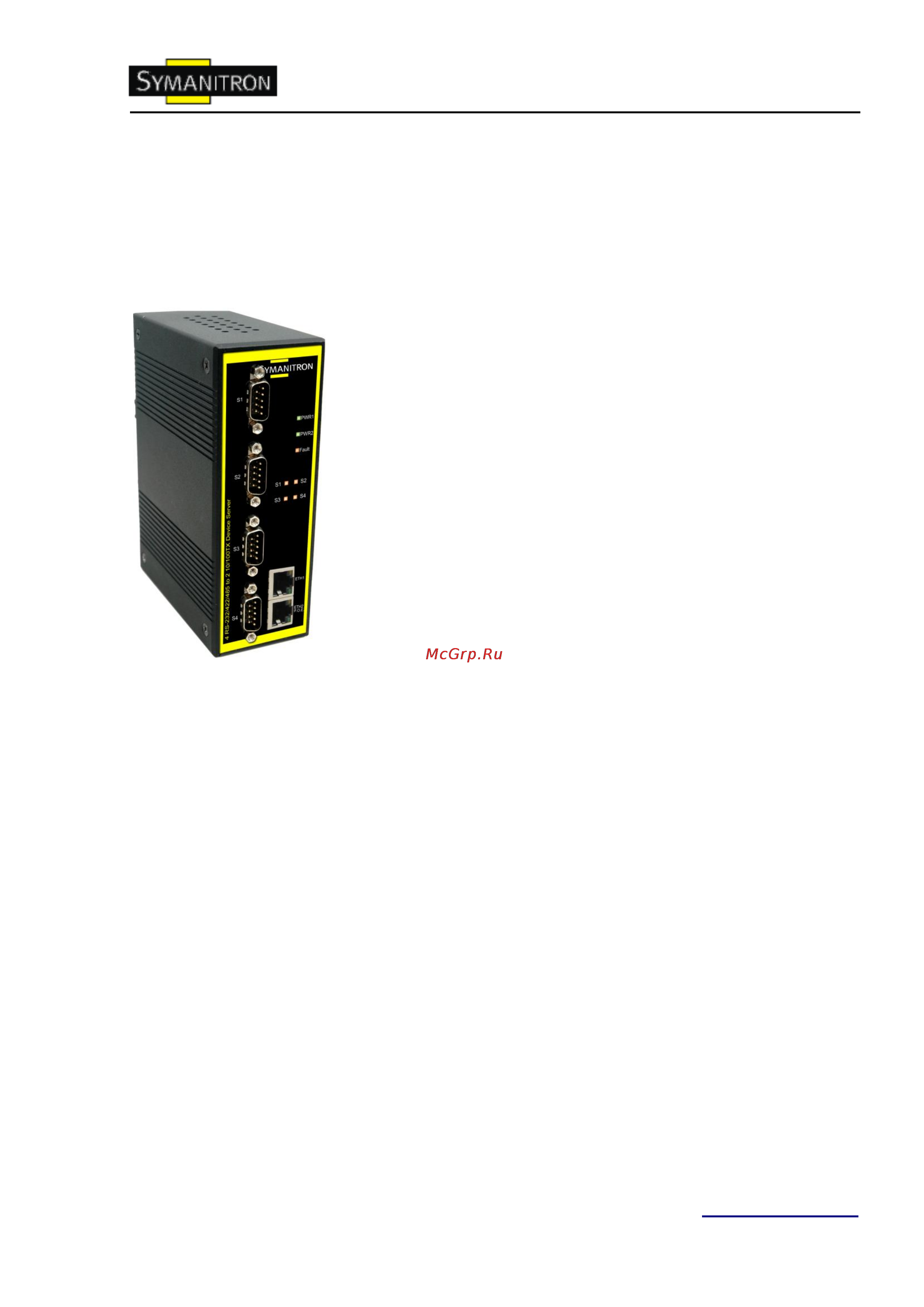

![Symanitron DS-42-WG [3/50] Описание устройства](/views2/1069159/page3/bg3.png)
Руководство пользователя DS-42-WG/42-IWG
2 www.symanitron.ru
1. Описание устройства
1.1. Описание сервера устройств DS-42-WG/42-IWG
DS-42-WG/42-IWG – инновационные 4-портовые серверы последовательных
RS232/422/485 устройств с 2 LAN портами и встроенной точкой доступа Wi-Fi 802.11b/g.
Их можно настраивать с помощью DS-tool через LAN порт или WLAN интерфейс, но не
одновременно – после активирования LAN порта WLAN
интерфейс переключится в режим холодного резервирования
для уменьшения потребления энергии. DS-42-WG/42-IWG
имеют множество функций программного и аппаратного
резервирования. При разрыве соединения c локальной сетью,
DS-42-WG/42-IWG автоматически переключатся на другой
LAN порт в течение 10 мс, гарантируя беспрерывную связь.
DS-42-WG/42-IWG поддерживают работу в режиме Daisy
Chain. Во-вторых, DS-42-WG/42-IWG может посылать данные
на 5 хостов одновременно. Эта возможность обеспечивает
сохранение всех критических данных на разных хостах для
того, чтобы избежать потери данных при сбое в сети Ethernet
или неисправности хостов.
В-третьих, DS-42-WG/42-IWG обеспечивает
резервирование питания на клеммной колодке и разъеме
питания. DS-42-WG/42-IWG также поддерживает функцию
NAT для того, чтобы пользователи могли управлять серверами изнутри или снаружи NAT
сети. Пользователи разных IP доменов смогут без труда использовать DS-42-WG/42-IWG.
Поэтому, DS-42-WG/42-IWG – лучшее решение для передачи последовательных данных
по беспроводным сетям.
1.2. Характеристики ПО
Порты с резервированием Ethernet: время восстановления - менее 10 мс
Поддержка режима настройки коммутатора: поддерживается последовательное
подключение
Высокоскоростное беспроводное соединение: поддержка WLAN интерфейса со
скоростью соединения до 54 мбит/с
NAT проходимость: пользователь может управлять серверами через NAT
маршрутизатор
Обеспечение безопасности: поддержка WEP/WPA/WPA2/802.1X/Radius/TKIP
Резервируемое питание: 12~48В постоянного тока на клеммной колодке и разъеме
питания
Резервные принимающие узлы: до 5 одновременно через Virtual COM; режимы
TCP Server, TCP Client, UDP.
Безопасное управление с помощью HTTPS и SSH
Универсальные режимы: Virtual Com, Serial Tunnel, TCP Server, TCP Client, UDP
Уведомления о событиях с помощью журнала событий, Email, SNMP trap и
звукового оповещения
