Руководство пользователя DS-42-WG/42-IWG
10 www.symanitron.ru

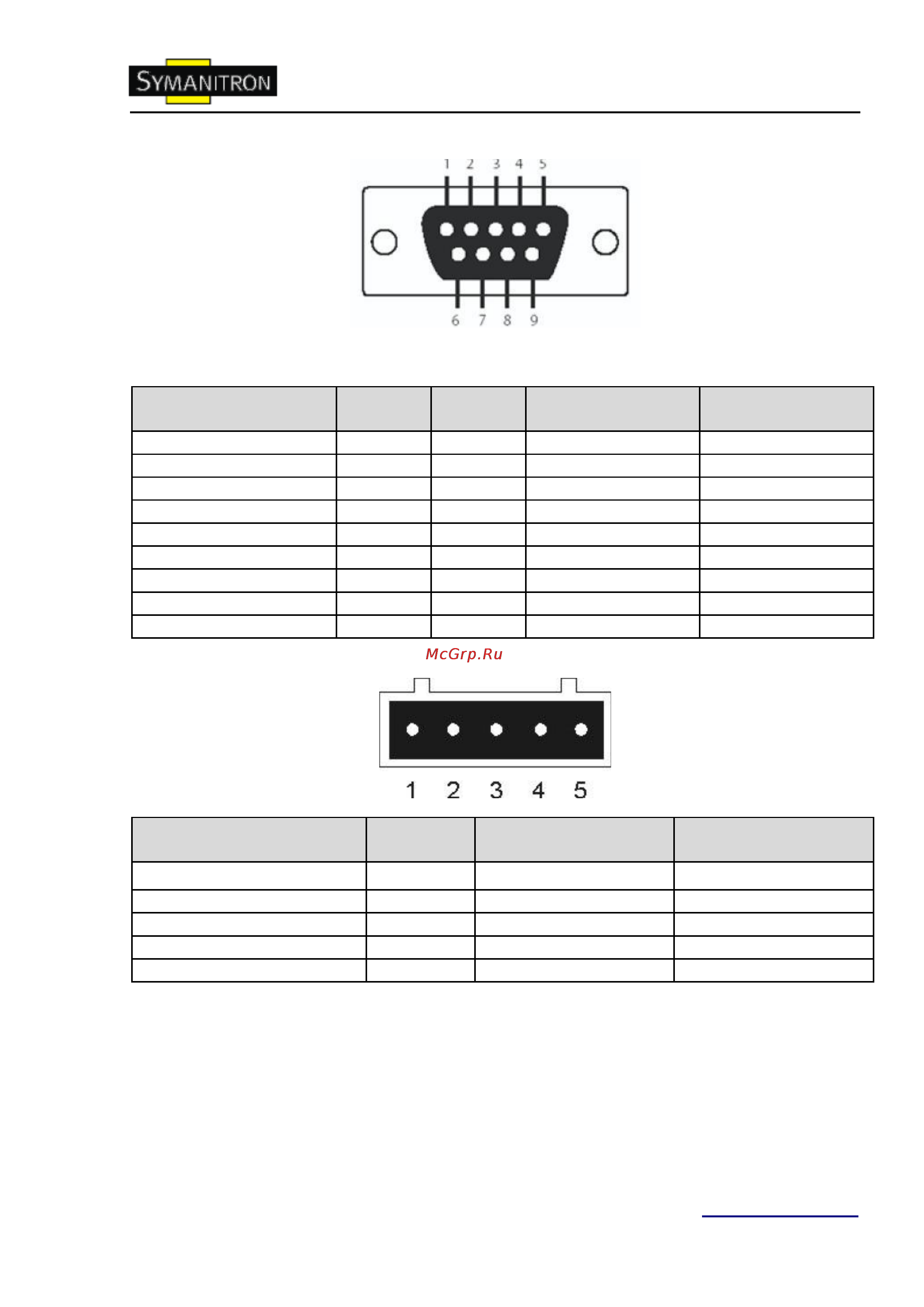

Таблица назначения контактов
Номер контакта
RS232
RS422
RS485
(4- жильный)
RS485
(2- жильный)
1
DCD
RXD-
RXD-
2
RXD
RXD+
RXD+
3
TXD
TXD+
TXD+
DATA+
4
DTR
TXD-
TXD-
DATA-
5
GND
GND
GND
GND
6
DSR
7
RTS
8
CTS
9
RI
Номер контакта
RS422
RS485
(4- жильный)
RS485
(2- жильный)
1
GND
GND
GND
GND
2
RXD-
RXD-
3
RXD+
RXD+
4
TXD-
TXD-
DATA-
5
TXD+
TXD+
DATA+
3.4. Нижняя панель
Элементы на нижней панели DS-42-WG/42-IWG/42+/42-|+:
1. Кнопка Reset. Удерживать 5 секунд для сброса до заводских настроек
