Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 17

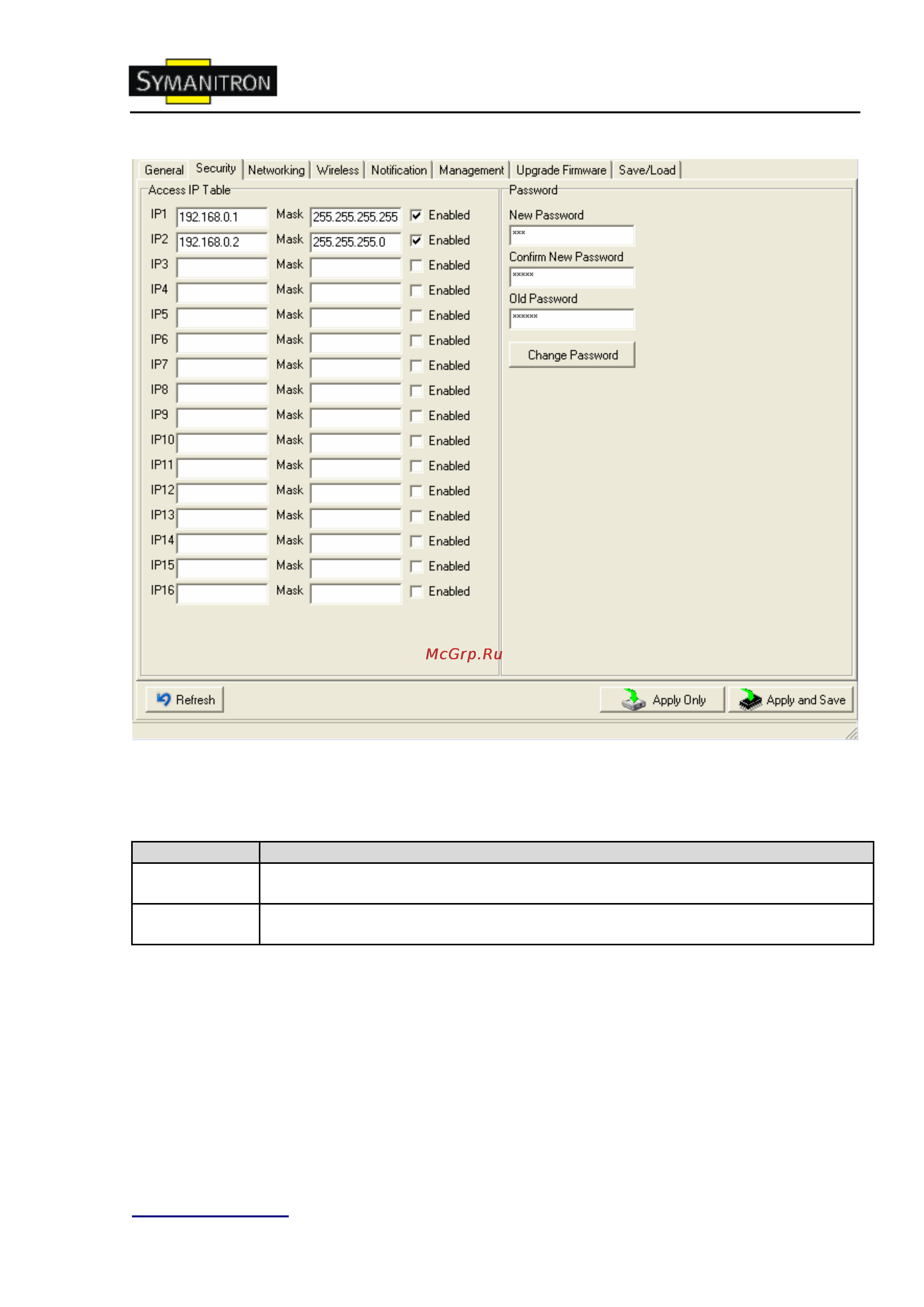

Рис. Настройки безопасности
Таблица безопасности
Поле
Описание
Accessible IP
Setting
Укажите IP адреса и их маски, которым можно будет подключаться к устройству.
Password
setting
Вы можете установить пароль для предотвращения неавторизованного доступа к
вашему серверу. Пароль по умолчанию не установлен.
Сетевые настройки
Устройство может быть подключено к сети с помощью провода. Вам нужно
назначить допустимый IP адрес для сервера устройств до того, как он будет
подключен к вашей сети. Администратор вашей сети должен предоставить вам IP
адрес и сопутствующие настройки. IP адрес должен быть уникален для сети (иначе
