Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 11
2. Клеммная колодка: PWR1 и PWR2 (12~48В постоянного тока) и выход реле
(1А@24VDC)

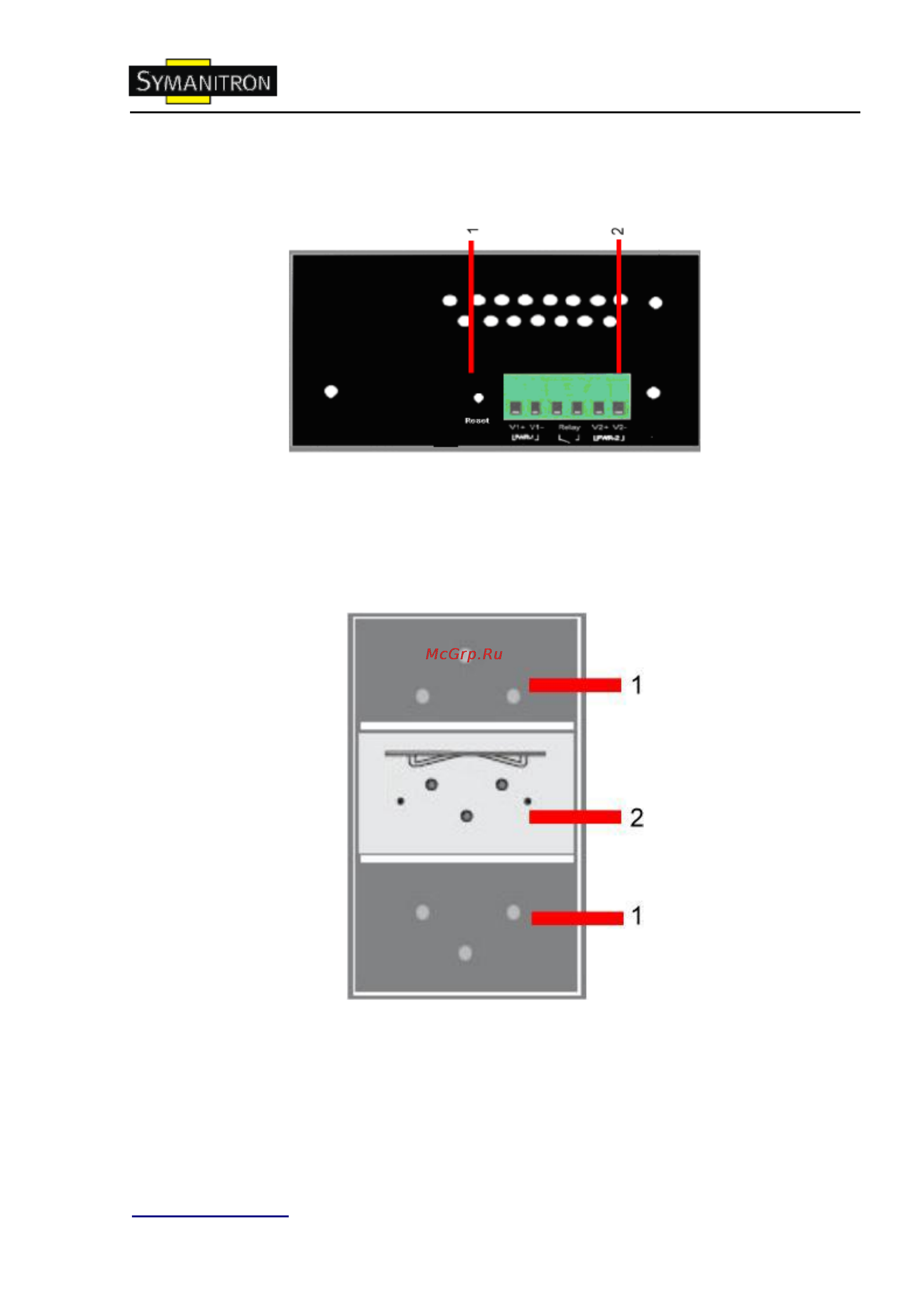

Рис. Нижняя панель
3.5. Задняя панель
Элементы на задней панели DS-42-WG/42-IWG:
1. Отверстия под шурупы для креплений на стену
2. Крепление на Din-рейку
