Symanitron DS-42-WG [5/50] Настройка устройства
![Symanitron DS-42-WG [5/50] Настройка устройства](/views2/1069159/page5/bg5.png)
Руководство пользователя DS-42-WG/42-IWG
4 www.symanitron.ru
2. Настройка устройства

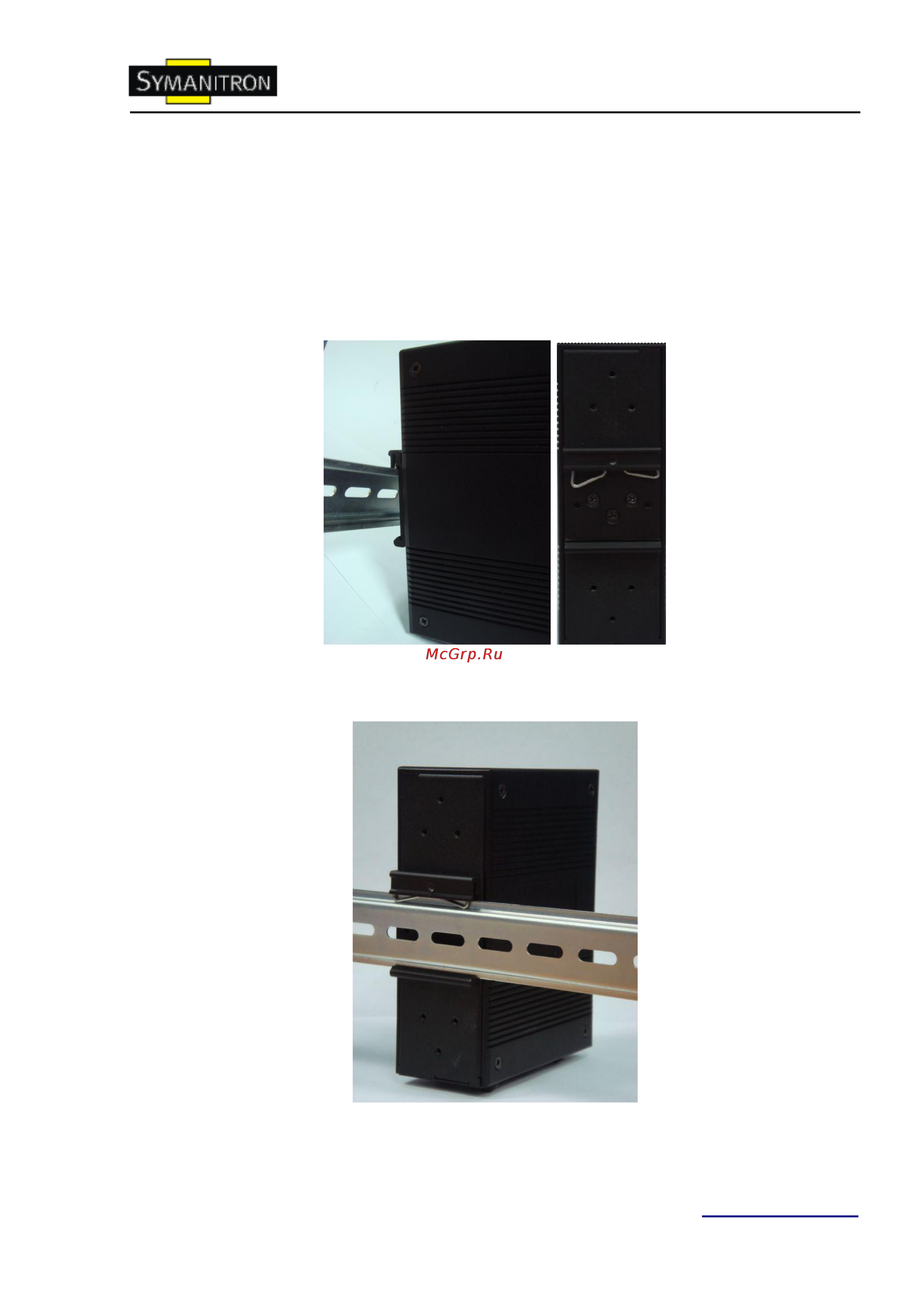

2.1. Крепление DS-42-WG/42-IWG на DIN-рейку
Каждый DS-42-WG/42-IWG имеет крепление на задней панели. Крепление позволяет
без труда зафиксировать DS-42-WG/42-IWG на DIN-рейке.
Шаг 1. Наклоните и закрепите металлическую пружину на DIN-рейку.
Рис. Задняя панель устройства
Шаг 2. Прижмите DS-42-WG/42-IWG к DIN-рейке пока не услышите щелчок.
Рис. Крепление к DIN-рейке
