Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 23
Поле
Описание
Browsing
Выбор файла и обновление
Upgrade
Запуск обновления прошивки
Сохранение и загрузка

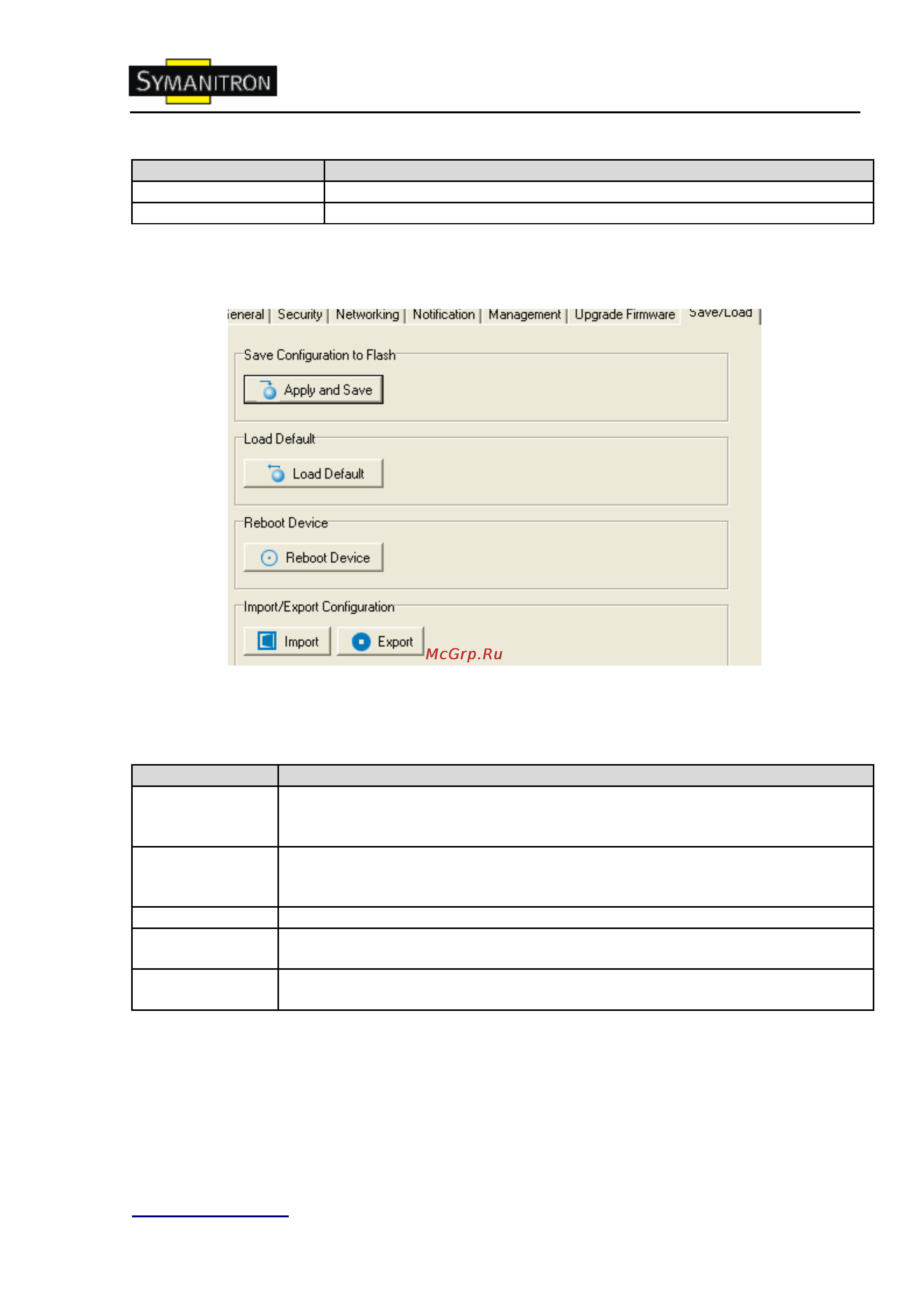

Рис. Сохранение и загрузка
Таблица сохранения и загрузки
Поле
Описание
Save
Configuration to
Flash
Сохранение текущих настроек во flash-память
Load Default
Загрузка настроек по умолчанию за исключением настроек сети. Если вы
хотите загрузить все заводские настройки, нажмите на устройстве кнопку
Reset (Восстановление устройства)
Reboot Device
Перезагрузка сервера устройств («Теплый» старт)
Import
Configuration
Восстановление ранее экспортированных настроек
Export
Configuration
Экспорт текущих настроек в файл для резервного копирования настроек
5.1.2.3. Настройка последовательных портов
Вы можете изменить настройки IP и функции DHCP клиента через меню IP
Configuration.
