Symanitron DS-42-WG [44/50] Настройки системных событий
![Symanitron DS-42-WG [44/50] Настройки системных событий](/views2/1069159/page44/bg2c.png)
Руководство пользователя DS-42-WG/42-IWG
www.symanitron.ru 43
Настройки SNMP сервера содержат IP адрес SNMP trap сервера, местоположение и
контакты.
Настройки сервера журнала событий содержат IP и порт сервера. Эту функцию нужно
использовать с помощью DS-Tool.

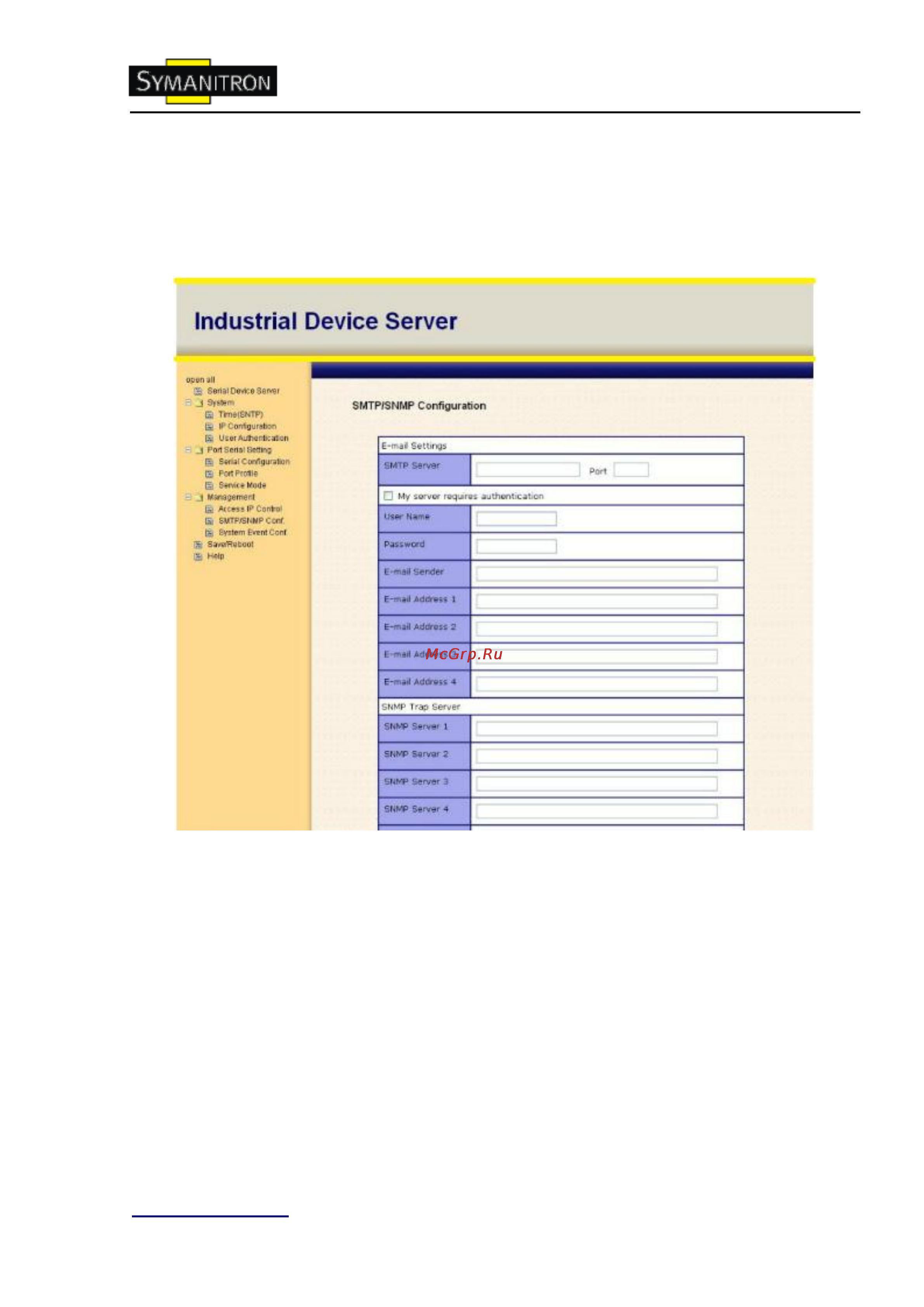

Рис. Настройка SMTP/SNMP
Настройки системных событий
Укажите события, о которых нужно оповестить администратора. Оповещения
могут приходить по E-mail, через SNMP trap или журнал событий.
