Руководство пользователя DS-42-WG/42-IWG
8 www.symanitron.ru
3. Обзор устройства

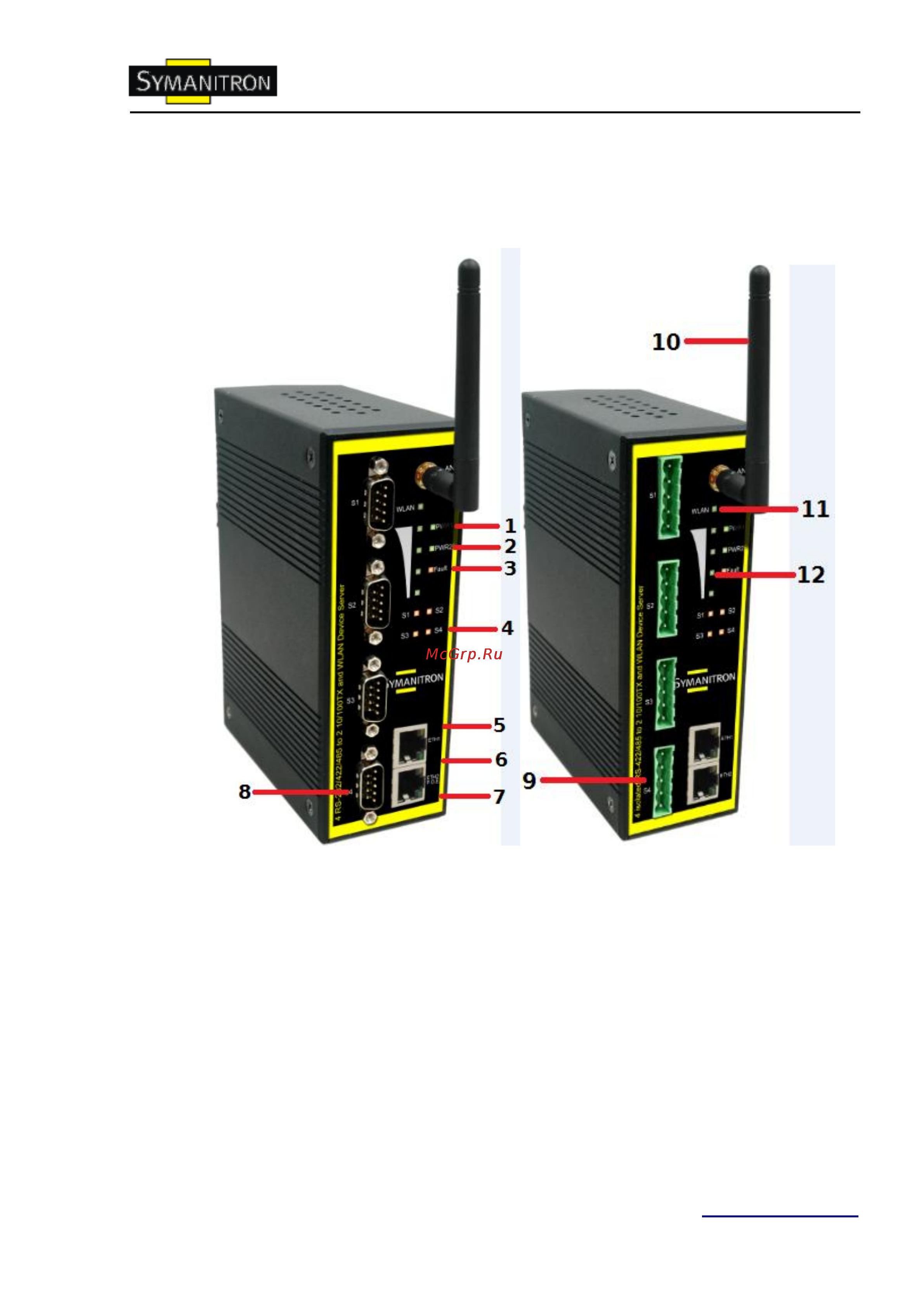

3.1. Передняя панель
1. Индикатор PWR1 и состояния системы. При подключении PWR1 загорается зеленая
лампочка.
2. Индикатор PWR2 и состояния системы. При подключении PWR2 загорается зеленая
лампочка.
3. Индикатор сбоя. При обнаружении сбоя загорается красная лампочка
4. Индикатор состояния последовательного порта. При передаче данных загорается
зеленая лампочка, при получении данных – красная.
5. Индикатор соединения 10Base-T Ethernet порта
6. 10/100Base-T(X) Ethernet порт
7. Индикатор соединения 100Base-TX Ethernet порта
8. Последовательные RS-232/422/485 порты. Режим настраивается с помощью DS-Tool
9. Последовательные RS422/485 порты с 2КВ изоляцией
