Symanitron DS-42-WG [19/50] Таблица сетевых настроек
![Symanitron DS-42-WG [19/50] Таблица сетевых настроек](/views2/1069159/page19/bg13.png)
Руководство пользователя DS-42-WG/42-IWG
18 www.symanitron.ru
сервер устройств не подключится к сети). Вы можете выбрать режим настройки IP
адреса: статический, DHCP/BOOTP. IP адрес по умолчанию 192.168.10.2.

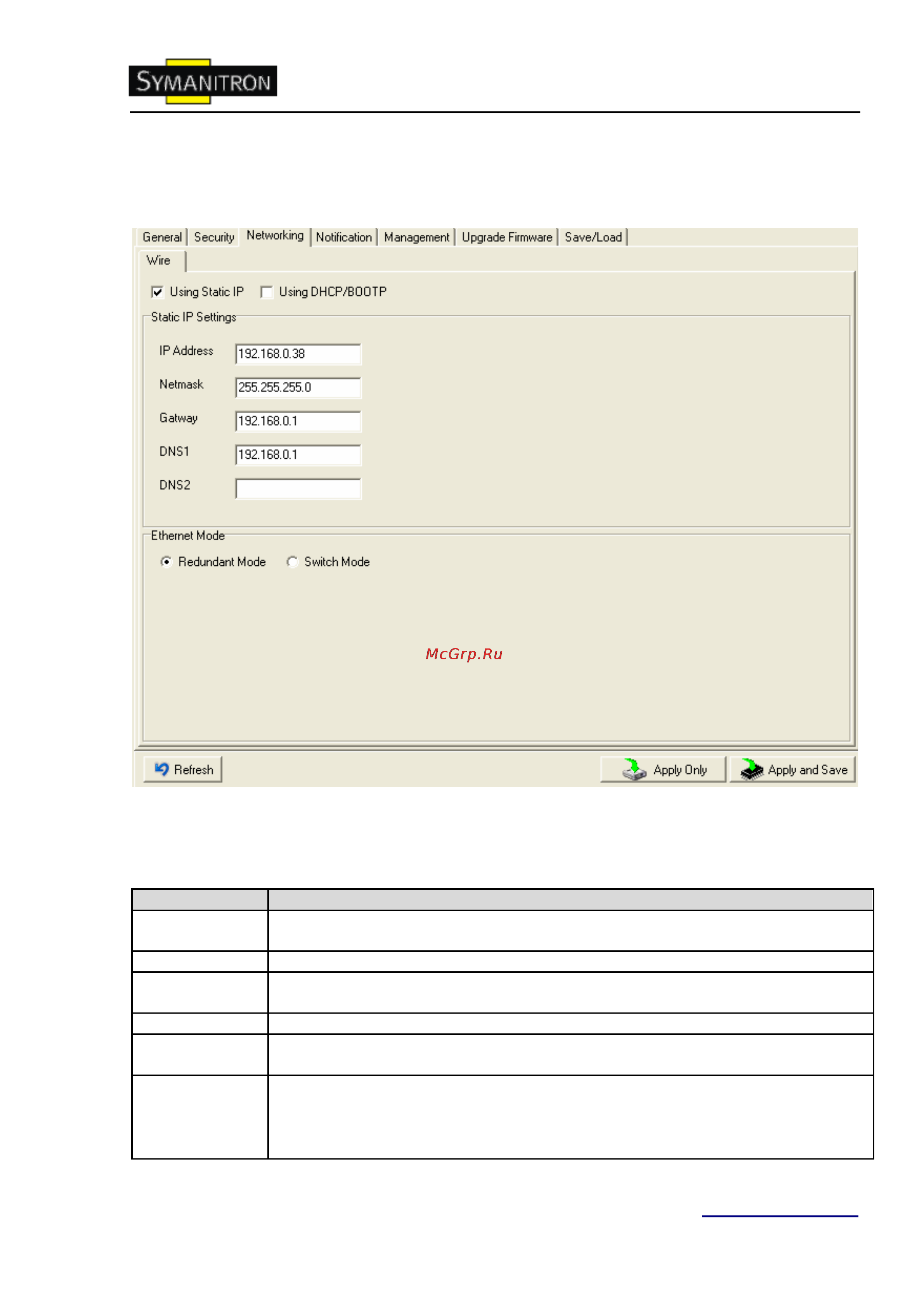

Рис. Сетевые настройки
Таблица сетевых настроек
Поле
Описание
Using
DHCP/BOOTP
DHCP сервер автоматически назначит IP адрес в вашей сети.
Static IP Address
Назначение IP адреса вручную.
Subnet Mask
Чтобы взаимодействовать в сети, все устройства должны быть в одной подсети.
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера. DNS сервер транслирует доменные имена в IP
адрес.
Switch Mode
Redundant:
При разрыве соединения между основной сетью/устройством и LAN сервер
устройств автоматически переключается на другой LAN порт в течение 10
мс, гарантируя беспрерывное соединение.
