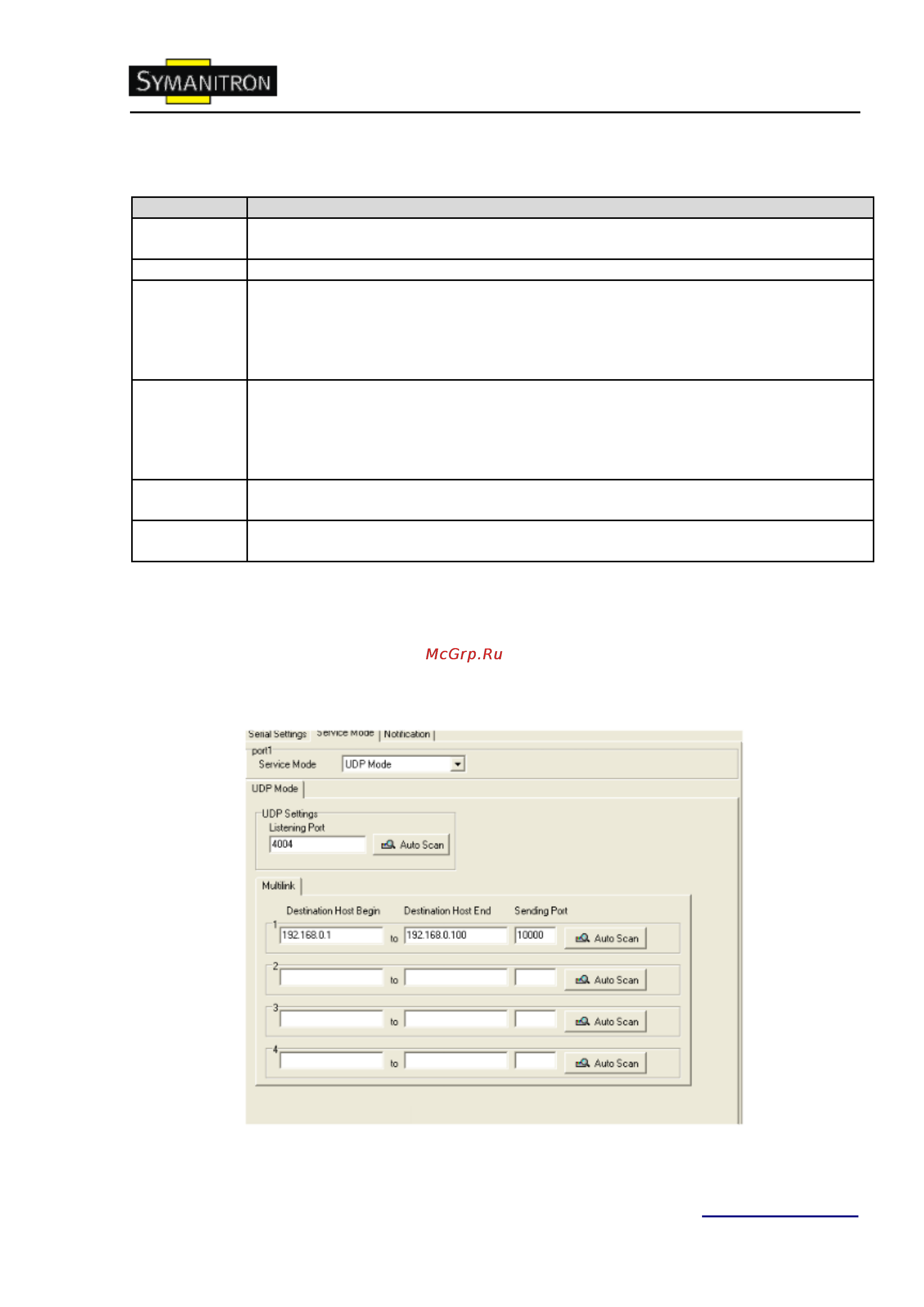

Руководство пользователя DS-42-WG/42-IWG
28 www.symanitron.ru
Таблица режима TCP Client
Поле
Описание
Destination
Host
Введите IP адрес хоста
Port
Выберите номер порта для передачи данных
Idle Timeout
Когда последовательный порт останавливает передачу данных на определенный
промежуток времени (Idle Timeout), связь будет прервана, порт будет свободен и
совершит попытку соединения с другими узлами. 0 – функция отключена.
Значение по умолчанию – 0. Если включена мультисвязь (Multilink), эта функция
повлияет только на подключение первого компьютера.
Alive Check
Устройство будет отправлять пакет контроля состояния TCP через определенные
промежутки времени (проверка состояния) на компьютер для проверки TCP
соединения.
Если TCP соединение неактивно, связь будет прервана и порт будет свободен. 0 –
функция отключена. Значение по умолчанию – 0.
Connect on
Startup
TCP Client будет создавать TCP соединение при включении последовательного
устройства.
Connect on
Any Character
TCP Client будет создавать TCP соединение как только последовательное
устройство начнет отправлять данные.
Режимы Serial Service – Режим UDP
По сравнению с TCP связью, UDP быстрее и эффективнее. В режиме UDP вы можете
совершать одноадресную или многоадресную передачу данных из последовательного
сервера устройств на хосты, и последовательное устройство также может получать
данные от одного или нескольких узлов.
Рис. Режим UDP
