Symanitron DS-11F [5/43] Крепление ds 11f на стену
![Symanitron DS-11F [5/43] Крепление ds 11f на стену](/views2/1069127/page5/bg5.png)
Руководство пользователя DS-11F
4 www.symanitron.ru

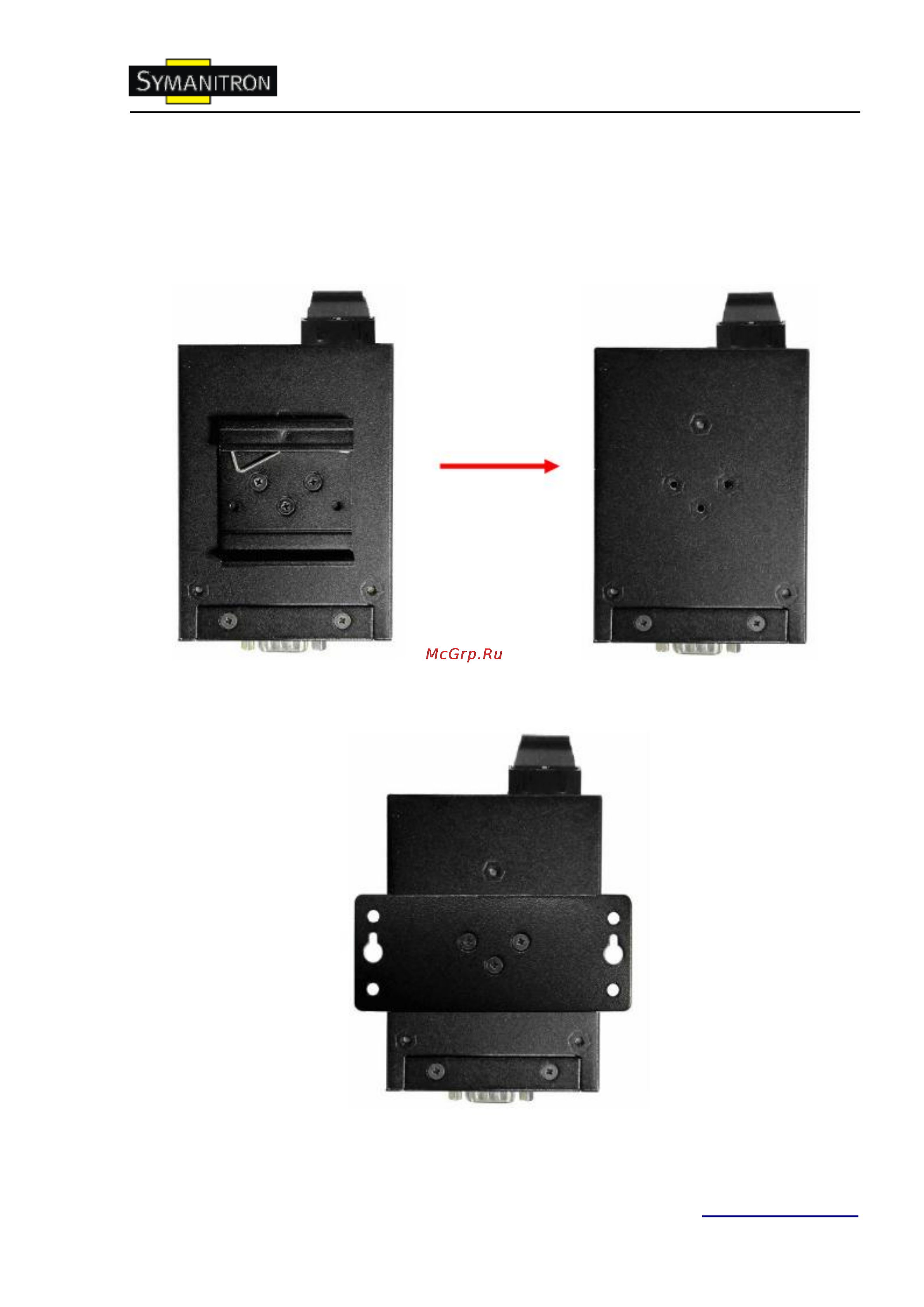

2.2. Крепление DS-11F на стену
Каждый DS-11F имеет еще один способ крепления. Панель настенного крепления
можно найти в комплекте. Следующие шаги показывают, как закрепить DS-11F на стену:
Шаг 1: Снимите крепление DIN-рейки
Шаг 2: Прикрепите к панели настенного крепления, используя 6 шурупов из
упаковки. Так же, как показано на рисунке:
