Руководство пользователя DS-11F
www.symanitron.ru 7
ETH
Зеленый/
оранжевый
Зеленый
включен/мигает
100 Мбит/с LNK/ACT
Serial
Зеленый
Мигает
Последовательный порт передает данные
Красный
Мигает
Последовательный порт получает данные

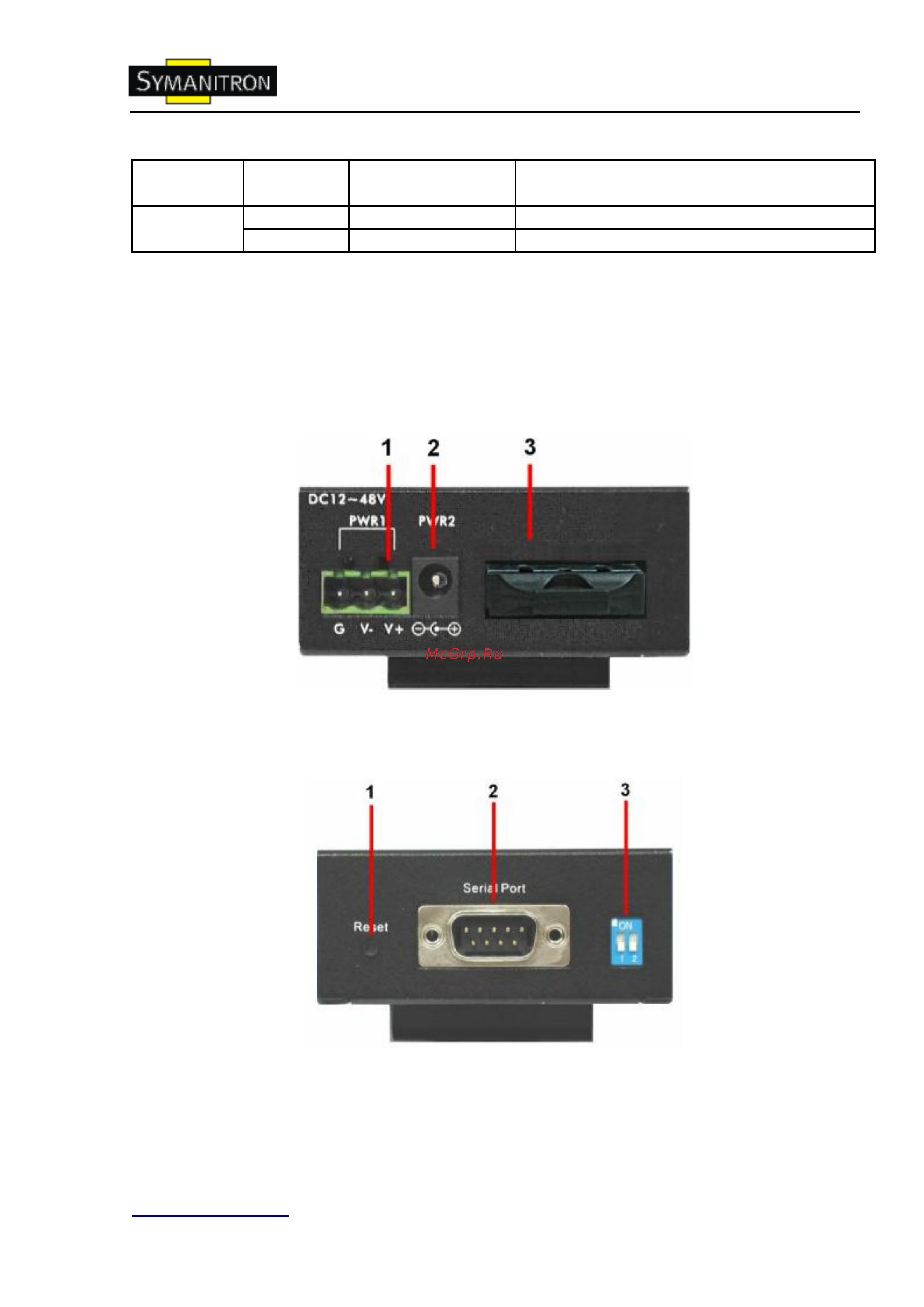

3.3. Верхняя панель
Элементы на верхней панели DS-11F:
1. Клеммная колодка: PWR1 (12~48В постоянного тока)
2. Разъем питания: PWR2 (12~48В постоянного тока)
3. 100Base-F(X) Ethernet интерфейс
3.4. Нижняя панель
Элементы на нижней панели DS-11F:
1. Кнопка Reset. Удерживать 5 секунд для сброса до заводских настроек
2. Коннектор DB9 «папа»: последовательный интерфейс RS232
