Руководство пользователя DS-11F
28 www.symanitron.ru
Рис. Настройка IP
Таблица настройка IP
Поле
Описание
DHCP/BOOTP
Автоматическое получение IP адреса из DHCP сервера
Static IP
Address
Назначение IP адреса вручную.
Subnet Mask
Настройте маску подсети для взаимодействия/коммуникации в сети
Gateway
Введите IP адрес маршрутизатора в вашей сети.
DNS Server
Введите IP адрес DNS сервера для трансляции доменных имен в IP адрес.
Auto IP Report
Сервер устройств периодически посылает отчет о состоянии. В функции DS-Tool-
>IP Collection показано состояние сервера устройств. Интервал отчета, равный 0,
означает отключение этой настройки (по умолчанию). Но вы можете настроить
другой IP или порт.

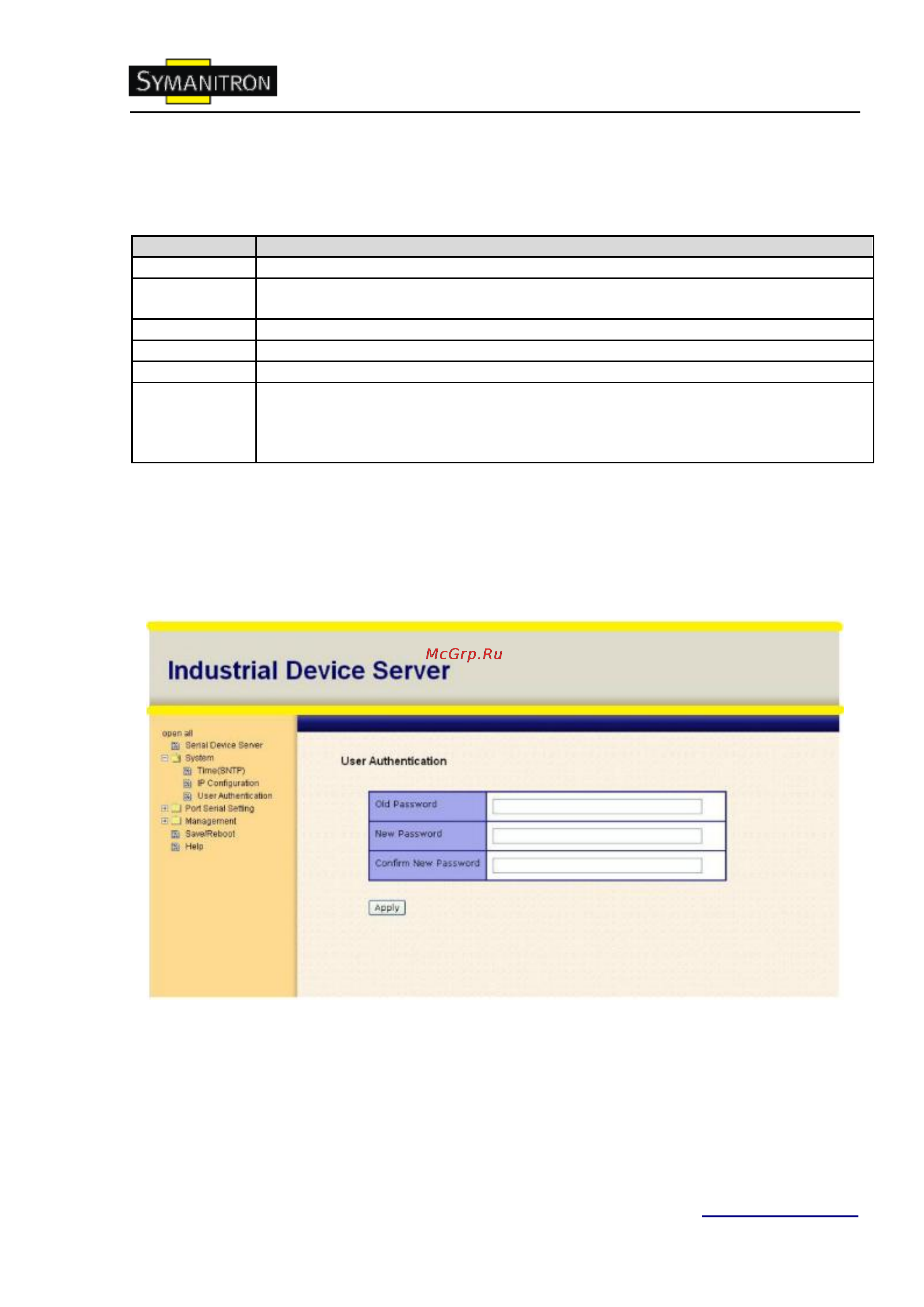

Аутентификация
Вы можете установить пароль, чтобы избежать несанкционированного доступа через
сеть. Введите Old Password и New Password, чтобы изменить пароль. По умолчанию
пароля нет.
Рис. Аутентификация
5.2.1.2. Настройка последовательного порта
