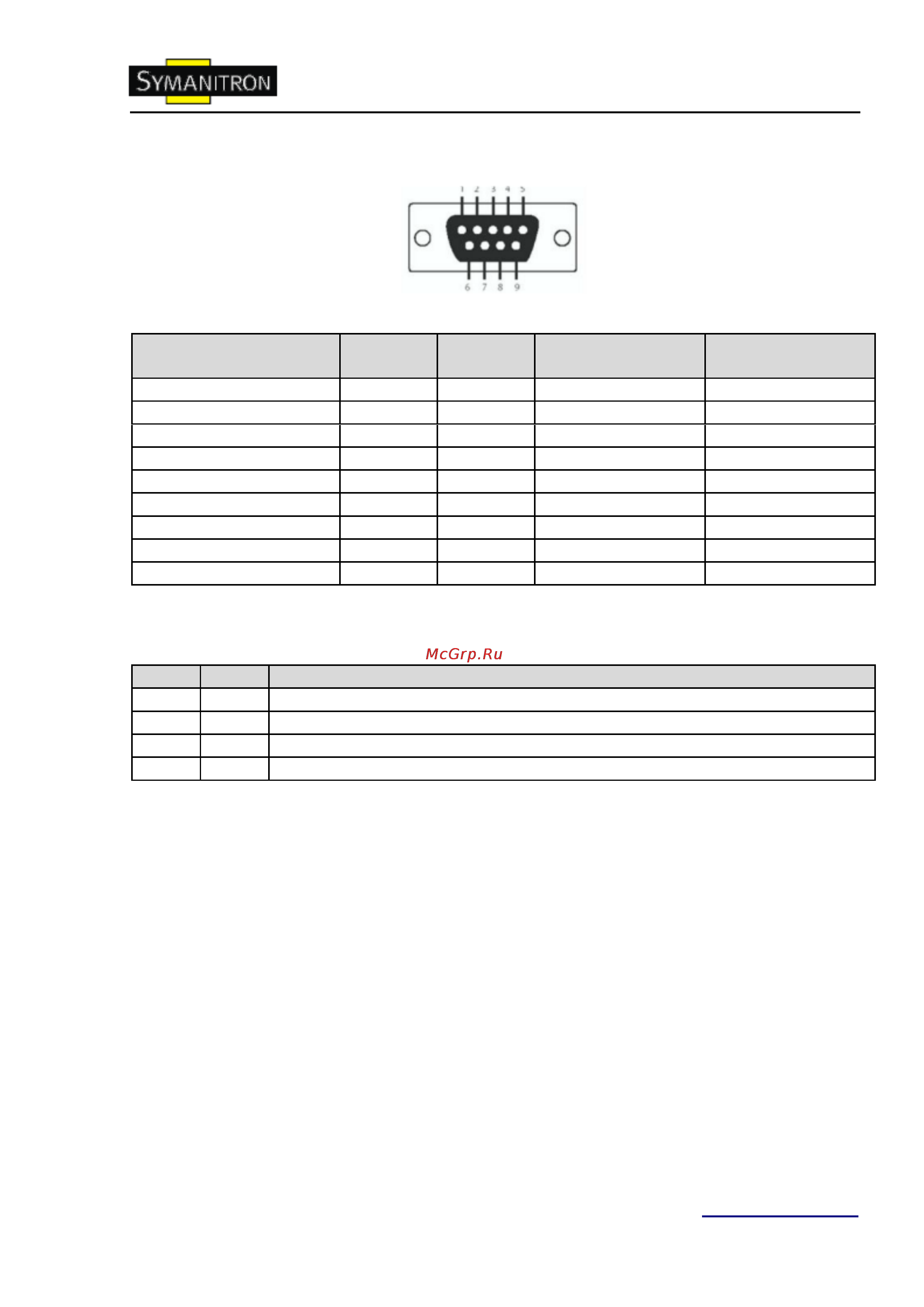

Руководство пользователя DS-11F
8 www.symanitron.ru
Коннектор DB9 «папа»
Таблица назначение контактов
Номер контакта
RS232
RS422
RS485
(4-жильный)
RS485
(2-жильный)
1
DCD
RXD-
RXD-
2
RXD
RXD+
RXD+
3
TXD
TXD+
TXD+
DATA+
4
DTR
TXD-
TXD-
DATA-
5
GND
GND
GND
GND
6
DSR
7
RTS
8
CTS
9
RI
3. Dip-переключатель: Выбор режима RS-422/485
Таблица Dip-переключателя
Dip 1
Dip 2
Прерывание
ON
ON
Прерывание на 4-жильном RS485/422 для длинных расстояний
ON
OFF
Зарезервировано
OFF
ON
Прерывание на 2-жильном RS485 для длинных расстояний
OFF
OFF
Без прерываний RS485/422 (для коротких расстояний)
3.5. Задняя панель
Элементы на задней панели DS-11F:
1. Отверстия под шурупы для креплений на стену и Din-рейку
2. Крепление на Din-рейку
3. Крепление на стену
