Руководство пользователя DS-11F
10 www.symanitron.ru
4. Кабели
4.1. Ethernet кабели

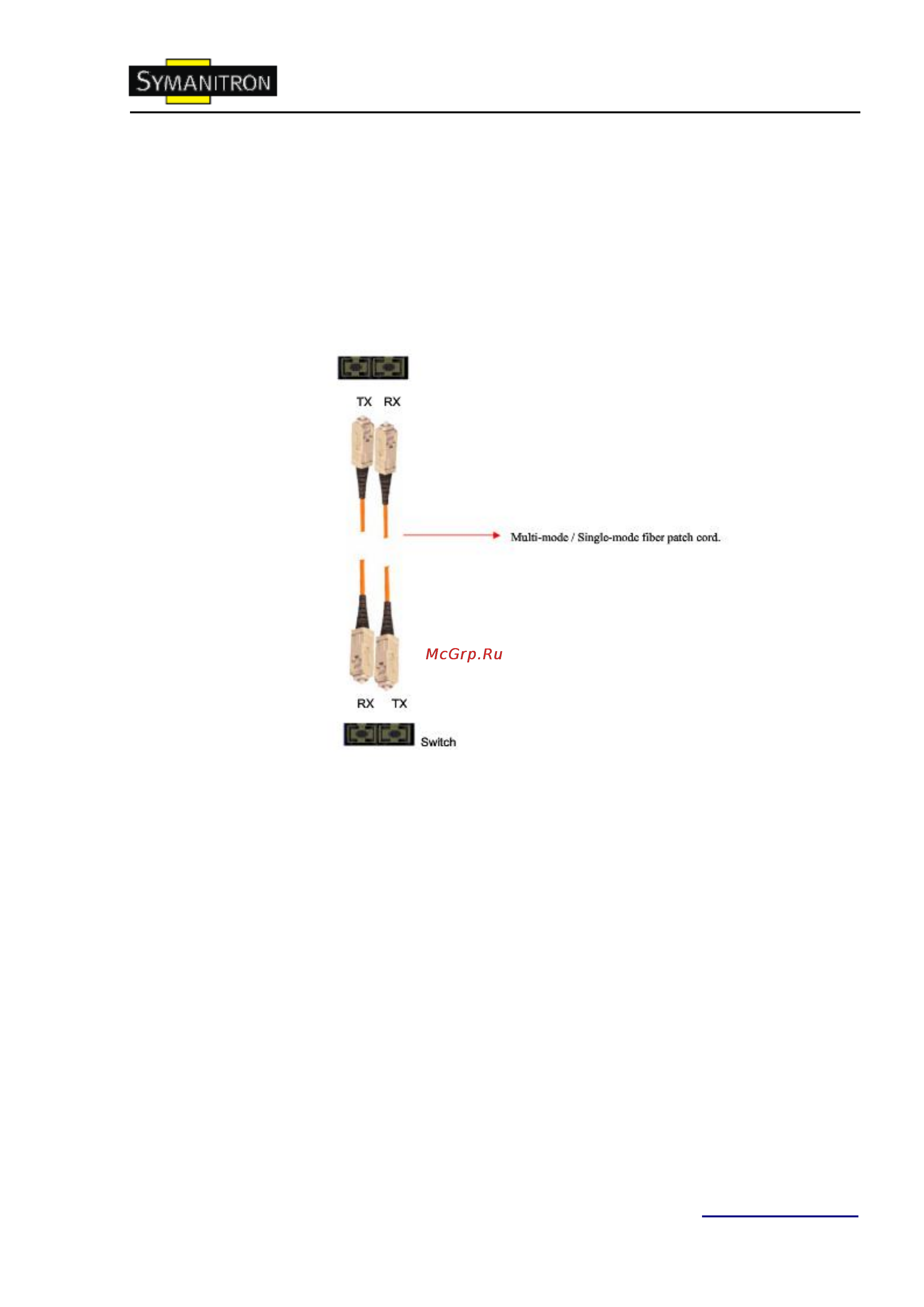

DS-11F имеет один оптоволоконный порт. Оптоволоконный порт может быть
многомодовым (от 0 до 2 км, 1310 нм, от 50/125 до 62.5/125 мкм) или одномодовым (от 0
до 30 км, 1310 нм, 9/125 мкм) с SC коннектором. Помните, что TX разъем DS-11F должен
быть соединен с RX разъемом коммутатора и наоборот.
