ASRock 890GX Extreme3 Motherboard

Cavo d’alimentazione Collegare l’estremità nera de

Serial ATA (SATA) cavo di alimentazione SATA al

(Opzionale) connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di

alimentazione SATA al

connettore power

dell’alimentatore.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale) di dati SATA può essere

collegata al disco rigido SATA3

o al connettore di SATA3 su

questa cartolina base.

Connettere all’ailmentazione

dei dischi SATA

Connettere al gruppo

di alimentazione

ItalianoItaliano

Italiano

jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo

aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta

completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema,

e poi spegnerlo prima di procedere alla cancellazione della CMOS.

2.8 Connettori2.8 Connettori

2.8 Connettori

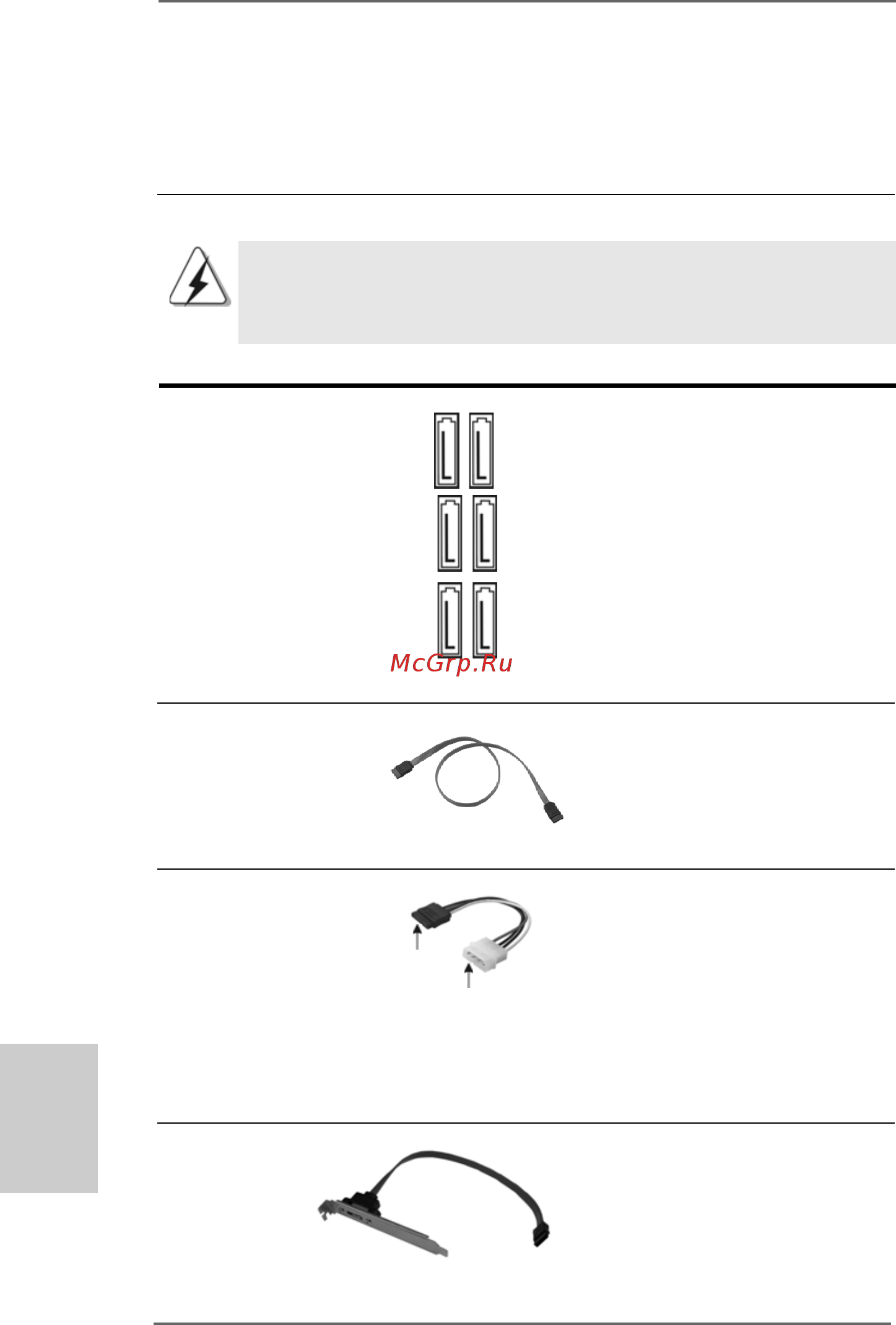

Connettori Descrizione dei connettori

Connettori Serial ATA3 Questi sei connettori Serial

(SATAII_1_2: vedi p.2 Nr. 17) ATA3 (SATA3) supportano cavi

(SATAII_3_4: vedi p.2 Nr. 16) dati SATA per dispositivi di

(SATAII_5_6: vedi p.2 Nr. 15) immagazzinamento interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

trasferimento dati fino a

6.0 Gb/s.

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

SATA3_1_2 SATA3_3_4 SATA3_5_6

Supporto eSATA3 Il supporto eSATA3 puo essere

(Opzionale) collegato al connettore SATA3

per supportare i dispositivi

esterni SATA3.
