ASRock 890GX Extreme3 Motherboard

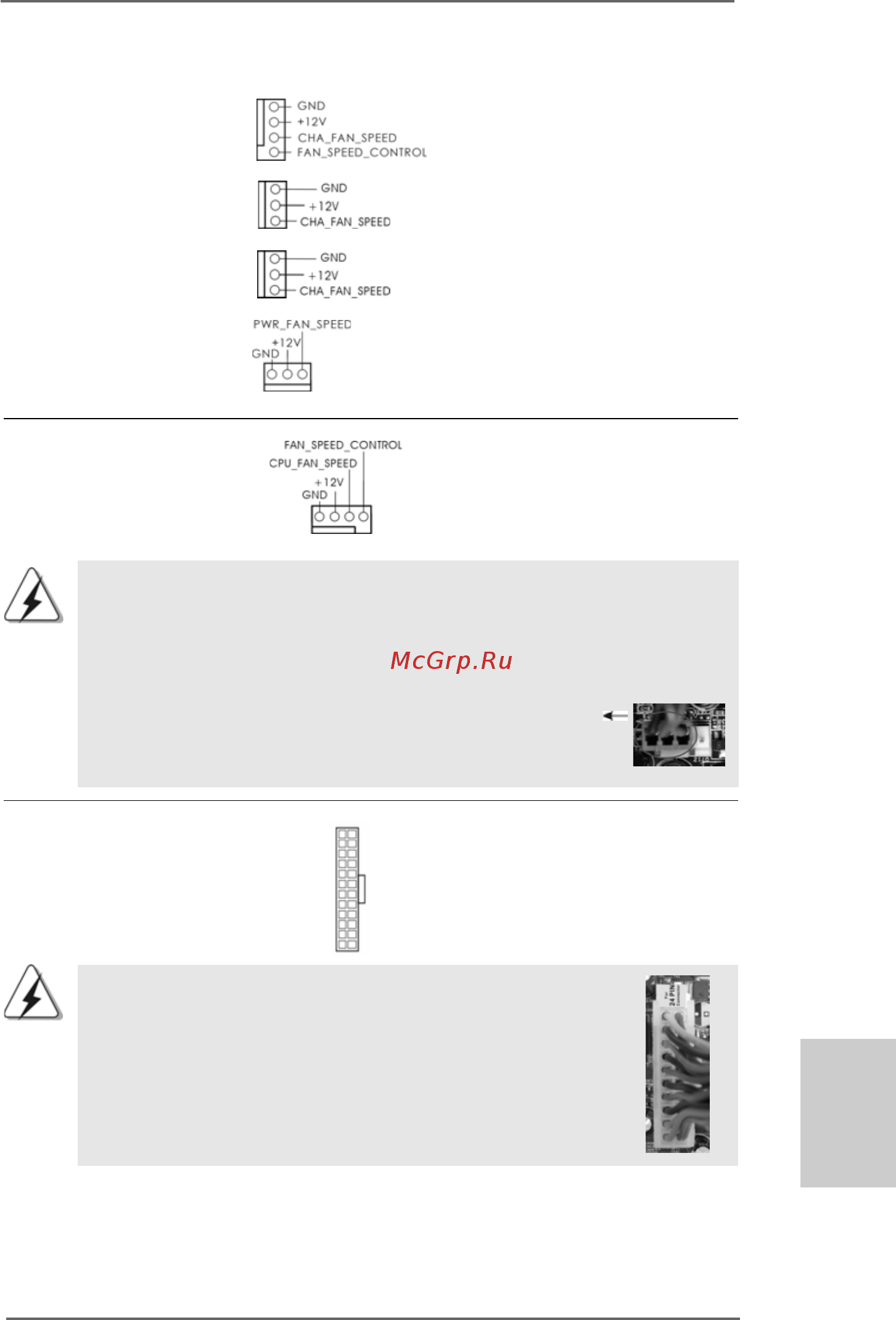

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 3)

(voir p.2 No. 9)

(CHA_FAN2 br. 3)

(voir p.2 No. 11)

(CHA_FAN3 br. 3)

(voir p.2 No. 12)

(PWR_FAN1 br. 3)

(voir p.2 No. 5)

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le fil noir à la broche de terre.

FranFran

Fran

çaisçais

çais

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 6) sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur

de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner

même sans la fonction de commande de vitesse du ventilateur. Si vous

prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur

du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

1 2 3 4

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation ATX sur ce

(voir p.2 fig. 10) connecteur.

20-Installation de l’alimentation électrique ATX

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner si vous

adopter une alimentation traditionnelle ATX 20 broches. Pour

utiliser une alimentation ATX 20 broches, branchez à

l’alimentation électrique ainsi qu’aux broches 1 et 13.
