DanVex DG-20-230 [5/14] Страница 5

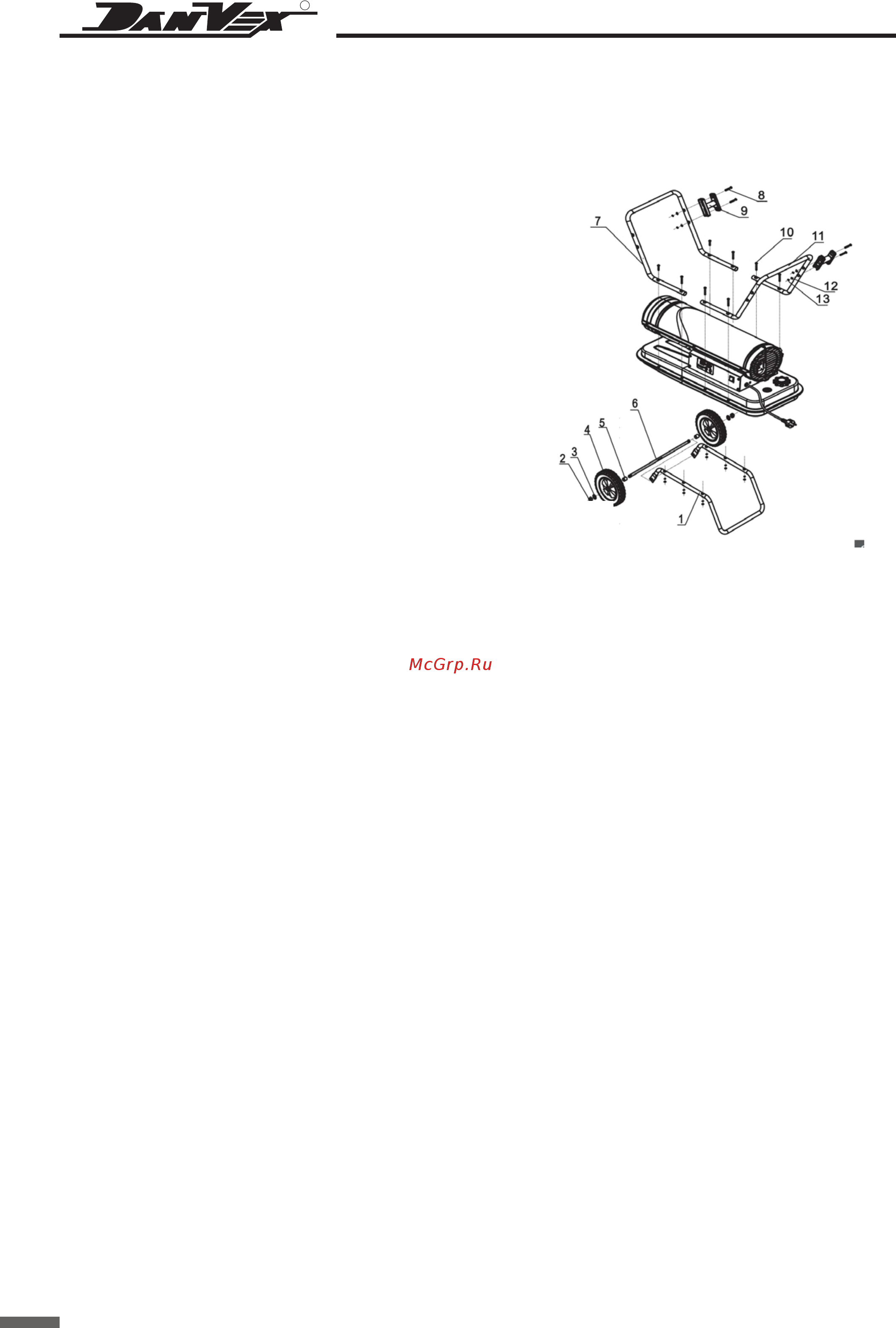

Инструкция по сборке

стандартная

комплектация

спец.

комплектация

1. Опорная трубка

2. Гайка М12

3. Шайба

4. Колесо

5. Втулка оси

6. Ось колеса

7. Рычаг перед.хода

8. Шестигранный болт

9. Проволочный кронштейн

10. Шестигранный болт

11. Рычаг зад.хода

12. Плоский сальник

13. Шестигранный болт М5

1 шт.

2 шт.

1 шт.

4 шт.

1 шт.

2 шт.

1 шт.

2 шт.

1 шт.

8 шт.

2 шт.

4 шт.

1 шт.

2 шт.

1. Вставьте ось 6 через соответствующее отверстие в опорную трубку 1. Затем установите

ограничительную втулку оси 5, колесо 4 и шайбу 3 с обоих концов вала 6 и зафиксируйте при

помощи гайки 2.

2. Установите корпус машины на монтажный кронштейн и совместите переднюю и заднюю

прижимные рамы с отверстиями на баке и с отверстиями на монтажном кронштейне.

3. Вставьте болт в соответствующее отверстие и плоский сальник 12, затяните при помощи

шестигранного болта.
