Руководство пользователя DS-42
10 www.symanitron.ru
3.5. Задняя панель

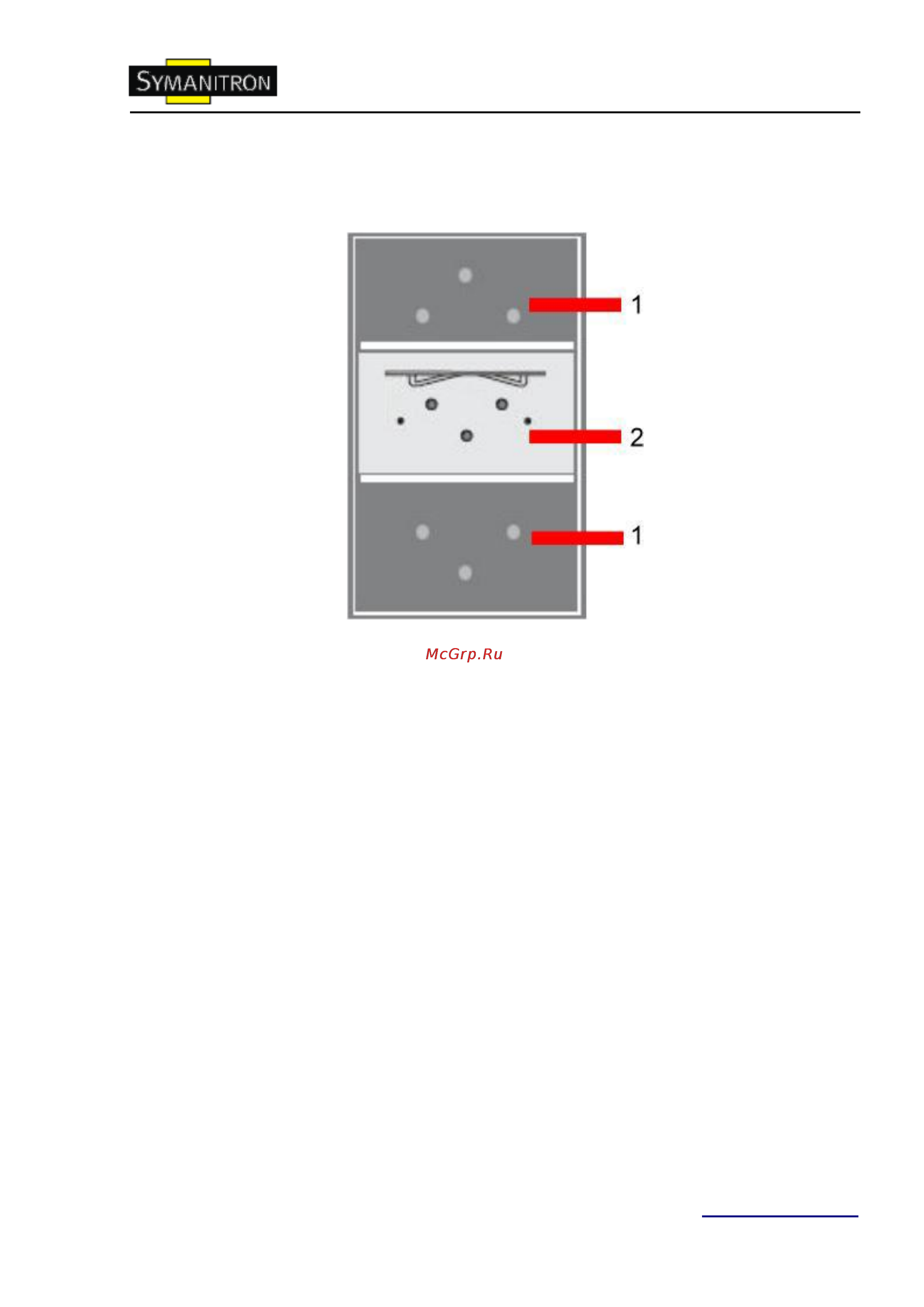

Элементы на задней панели DS-42:
1. Отверстия под шурупы для креплений на стену
2. Крепление на Din-рейку
