Руководство пользователя AP-120/120+
www.symanitron.ru 17

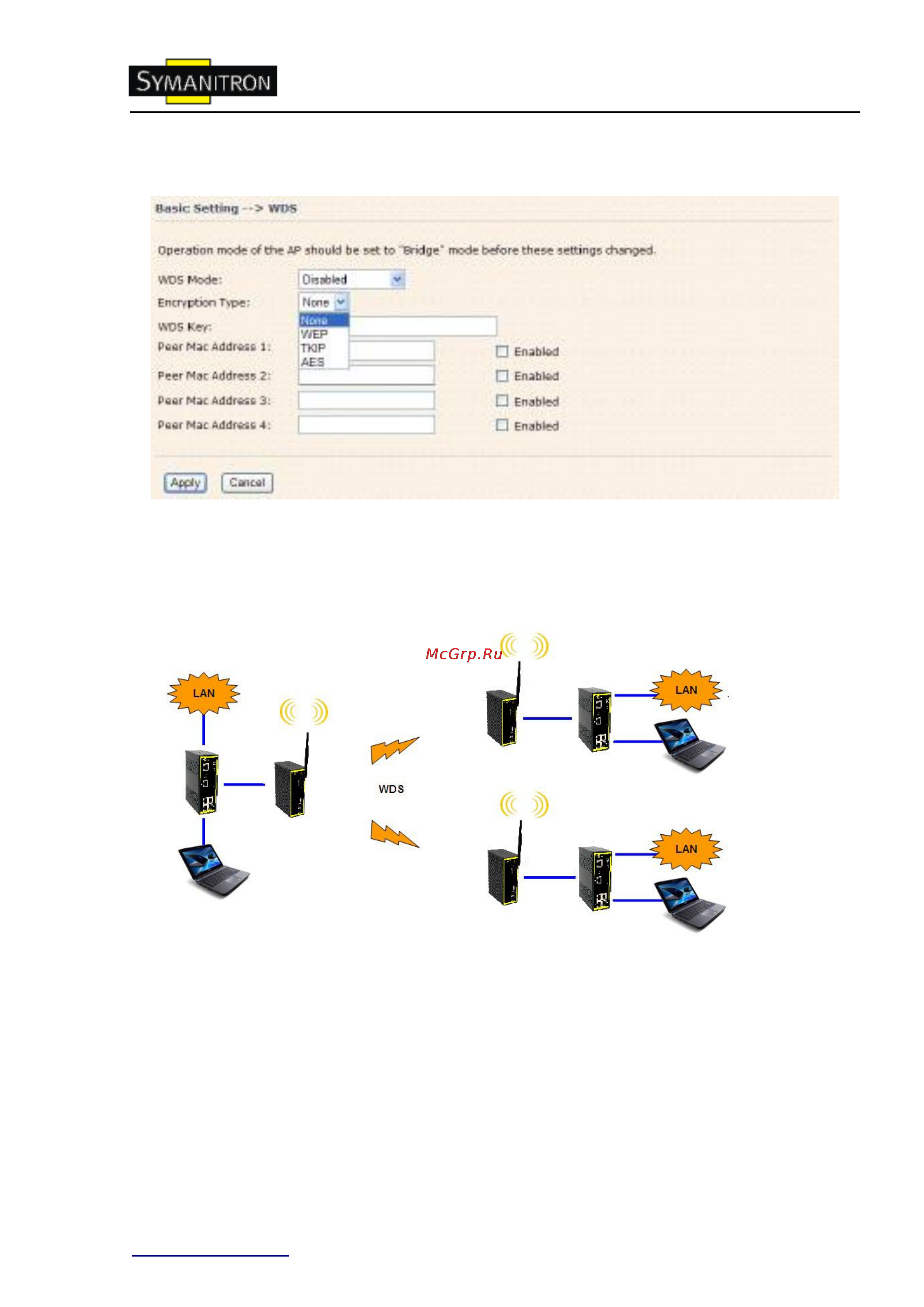

Настройки WDS (режим моста)
Рис. Интерфейс настройки
Этот тип беспроводной связи настраивается между двумя IEEE 802.11 точками
доступа. Пакеты передаются по WDS каналу в соответствии с IEEE 802.11 WDS форматом
на канальном уровне.
Рис. Режим соединения WDS “точка-многоточка”
