Руководство пользователя AP-120/120+
18 www.symanitron.ru

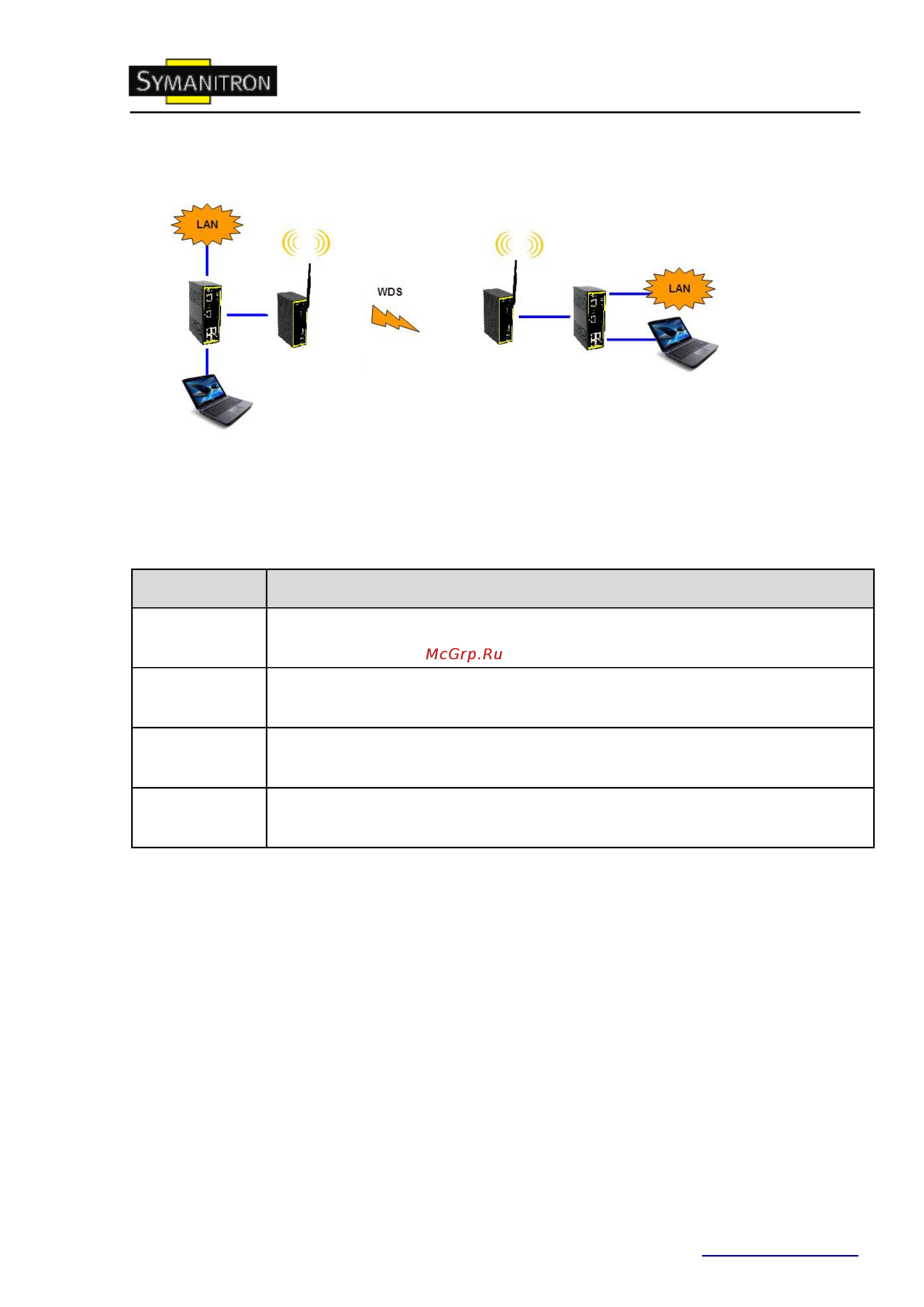

Рис. Режим соединения WDS “точка-точка”
В таблице даны описания полей окна
Поле
Описание
WDS Mode
Этот режим предоставляет статичное LAN-to-LAN соединение, работая
как мост, обеспечивающийся через WDS (Wireless Distribution System)
Encryption
Type
Выберите тип шифрования в беспроводной сети.
WDS Key
Заполните поле ключа, если выбранный тип шифрования - TKIP или
AES.
Peer MAC
Address
Выберите MAC адрес(а) других точек доступа. Не забудьте включить
галочку в поле “Enable”
В первую очередь, если устройство работает с WDS, она должна подчиняться
следующим правилам:
1. Локальные IP адреса в одной сети должны быть разными
2. Все DHCP сервера точек доступа должны быть выключены
3. WDS должен быть включен
4. Все настройки точек доступа должны быть одинаковы, за исключением “Peer MAC
Address”
5. WEP ключ и канал должны быть одинаковыми
Режим WDS-Restricted mode
