Приложение
42 Руководство по установке и техническому обслуживанию flexoCOMPACT exclusive 0020217102_01

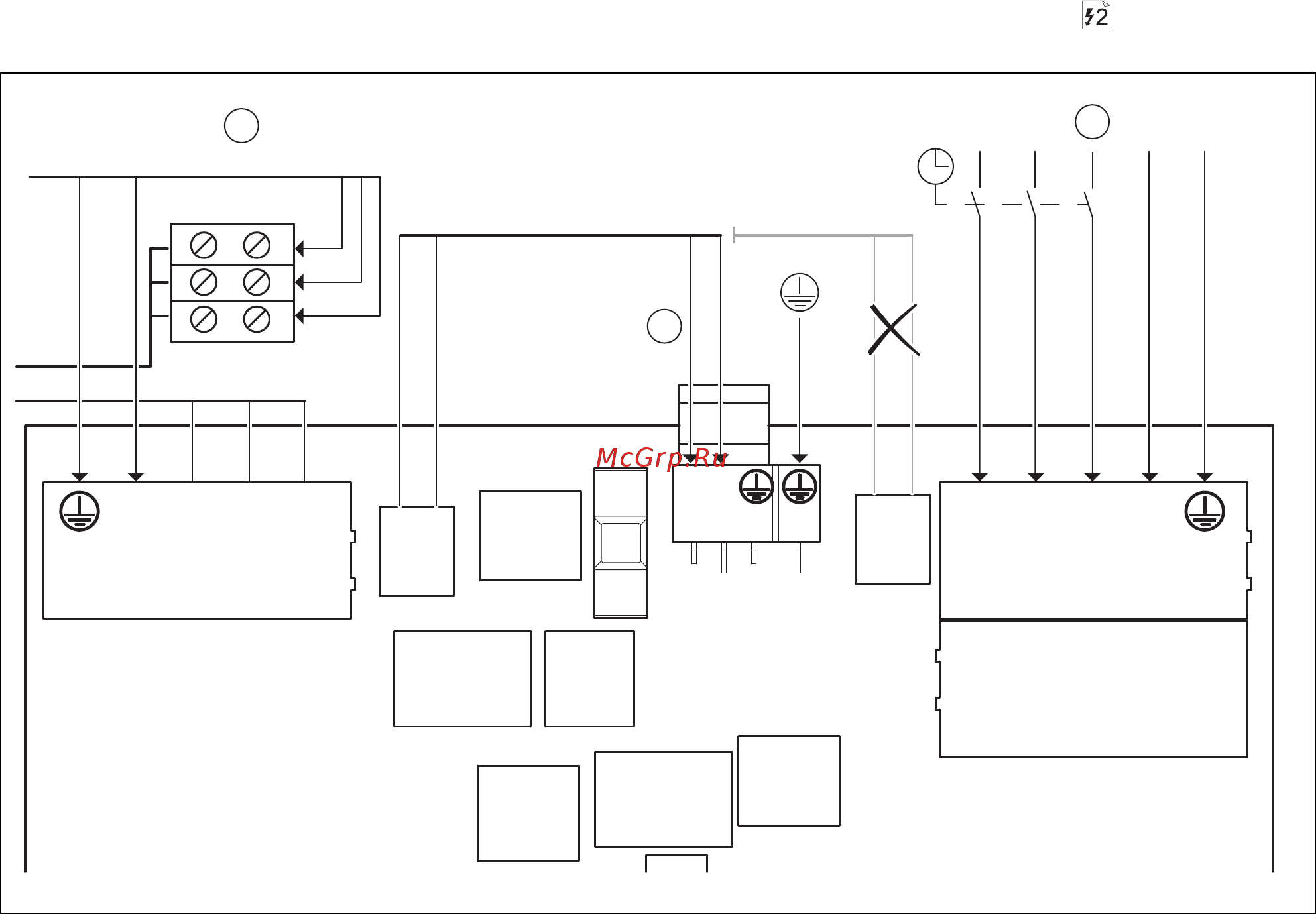

B Двуконтурное электропитание, специальный тариф A -
3~/N/PE 400 В (схема электрических соединений 2 = )
NL1
X102
X110A
X110B
X101
X103
X110
NL3L2L1
L3
L2
L1
L1 L2 L3 N
7
6
5
1
2
3
1 Постоянное электропитание внутреннего допол-
нительного электронагрева
2 Электропитание управления
3 Отключаемое электропитание
X110A Опциональный выход напряжения к электронной
плате регулятора (X110)
X110B Опциональный выход напряжения к электронной
плате регулятора (X110)
X101 Главное подключение к электросети компрессора
X103 Опциональный выход напряжения к внутреннему
дополнительному электронагреву (X102)
X102 Подключение к электросети внутреннего допол-
нительного электронагрева
X110 Подключение к электросети электронной платы
регулятора теплового насоса
В этом случае тепловой насос эксплуатируется по двум тарифам на электроэнергию (два счетчика расхода).
Постоянное электропитание обеспечивает эксплуатацию внутреннего дополнительного электронагрева и электрон-
ной платы регулятора теплового насоса через собственный электрический счетчик.
Дополнительное, блокируемое электропитание для компрессора осуществляется через второй электрический счет-
чик и в часы пиковых нагрузок может быть прервано оператором сети электроснабжения. Продолжительность и ча-
стоту отключения определяет оператор сети электроснабжения или они должны быть с ним согласованы.
