ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

ranran

ran

çaisçais

çais

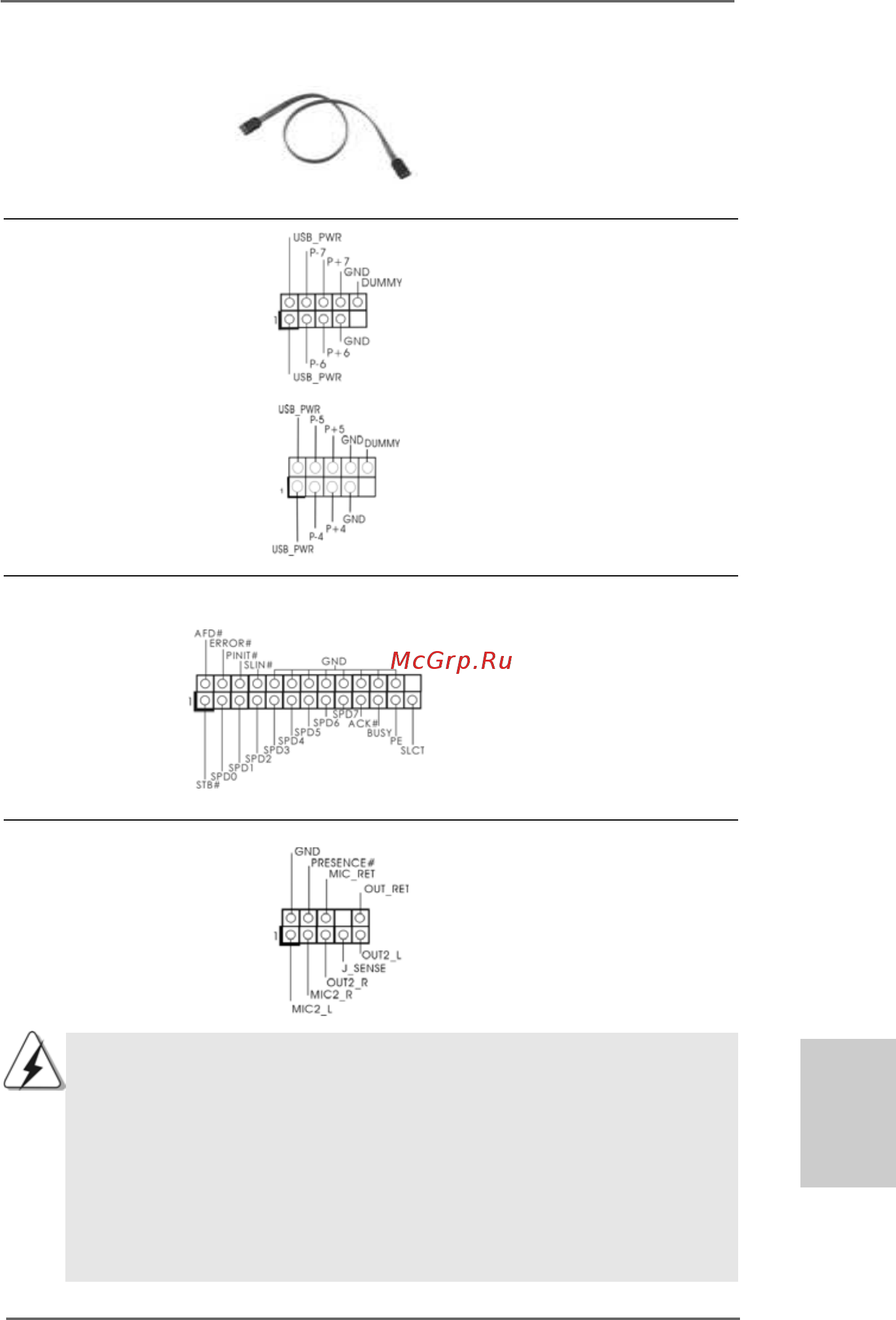

Câble de données L’une des deux extrémités du

Série ATA (SATA) câble de données SATA peut

(en option) être connectée au disque dur

SATA / SATAIIou au connecteur

SATAII sur la carte mère.

En-tête USB 2.0 A côté des quatre ports USB

(USB6_7 br.9) 2.0 par défaut sur le panneau

(voir p.2 No. 16) E/S, il y a deux embases USB

2.0 sur cette carte mère.

(USB4_5 br.9) Chaque embase USB 2.0 peut

(voir p.2 No. 14) prendre en charge 2 ports USB

2.0.

Embase de port d’impression AIl s’agit d’une interface pour le

(LPT1 25 broches) câble du port d’impression, qui

(voir p.2 No. 18) permet le raccordement

pratique de périphériques

d’impression.

Connecteurs audio internes Ils vous permettent de gérer des

(CD1 br. 4) entrées audio à partir de sources

(CD1: voir p.2 fig. 20) stéréo comme un CD-ROM,

DVD-ROM, un tuner TV ou une

carte MPEG.

1. L’audio à haute définition (HDA) prend en charge la détection de fiche,

mais le fil de panneau sur le châssis doit prendre en charge le HDA pour

fonctionner correctement. Veuillez suivre les instructions dans notre

manuel et le manuel de châssis afin installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).
