日本語
FM2A88X+ BTC
USB 2.0 ヘッダ
(9 ピン USB6_7)
ページ 1, アイテム 19 を参照
(9 ピン USB8_9)
ページ 1, アイテム 18 を参照
I/O パネルには、デフォルトの 4
つの USB 2.0 ポート以外に、この
マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。

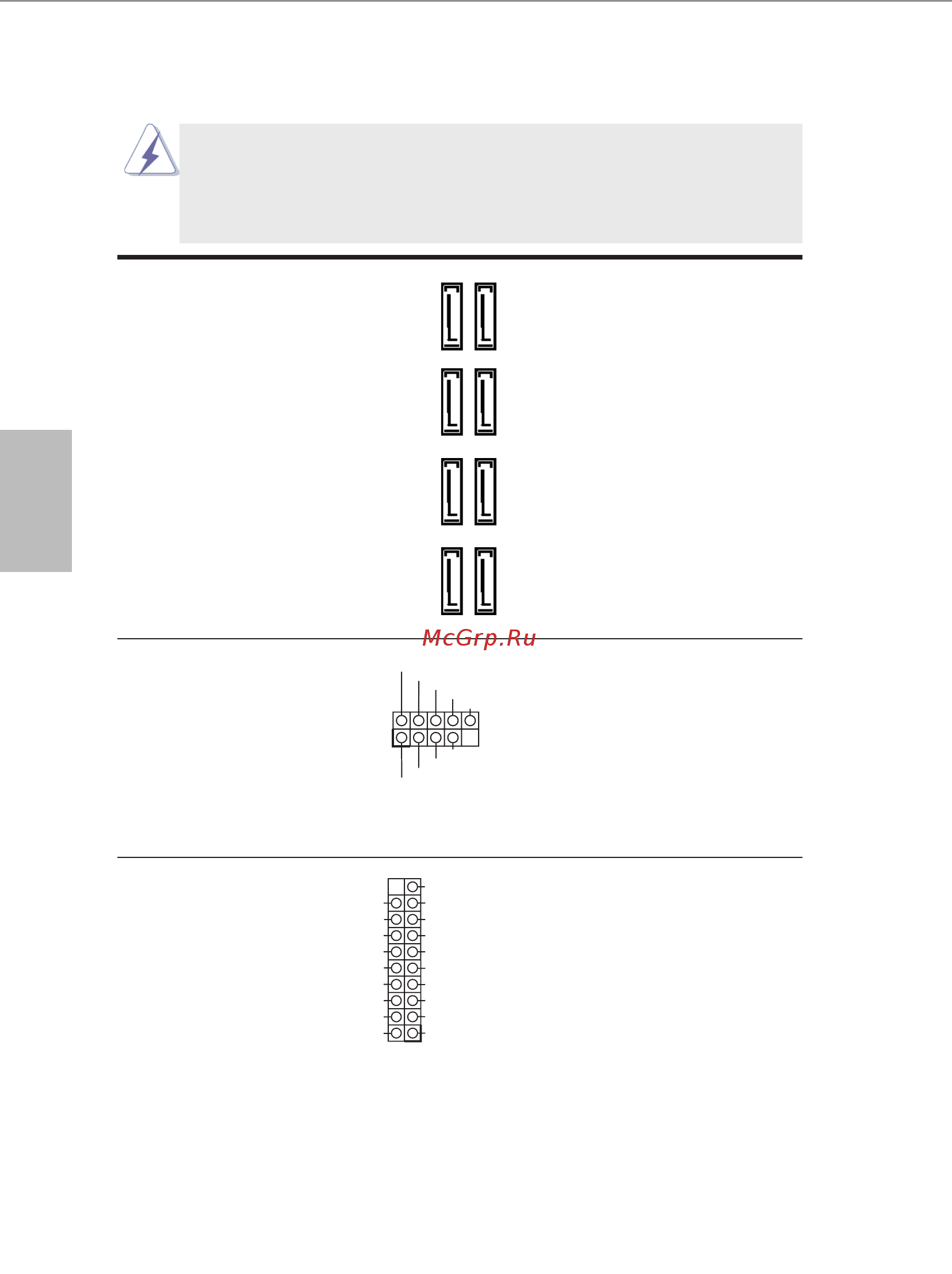

1.4 オンボードのヘッダとコネクタ類
シリアル ATA3 コネクタ これら 8 本のシリアル ATA3
SATA_1_2: ページ 1, アイテム 12 を参照
(SATA3）コネクタは内蔵スト
SATA_3_4: ページ 1, アイテム 11 を参照
レーデバイスに使用する SATA
SATA_5_6: ページ 1, アイテム 10 を参照
データケーブルに対応していま
SATA_7_8: ページ 1, アイテム 9 を参照
す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それ
らのヘッダやコネクタにジャンパキャップをかぶせないでくださ
い。ヘッダやコネクタにジャンパキャップをかぶせると、マザー
ボードに深刻な影響を与える場合があります。
USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つ
(19 ピン USB3_2_3
の USB 3.0 ポート以外に、このマ
ページ 1, アイテム 7 を参照
ザー USB 3.0 ポート以外に、このマ
ザーボードに 1 つの USB 3.0 ヘッダ
が搭載されています。それぞれの
USB 3.0 ヘッダは 2 つの USB 3.0 ポ
ートをサポートできます。
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_5_6 SATA_7_8SATA_3_4SATA_1_2
