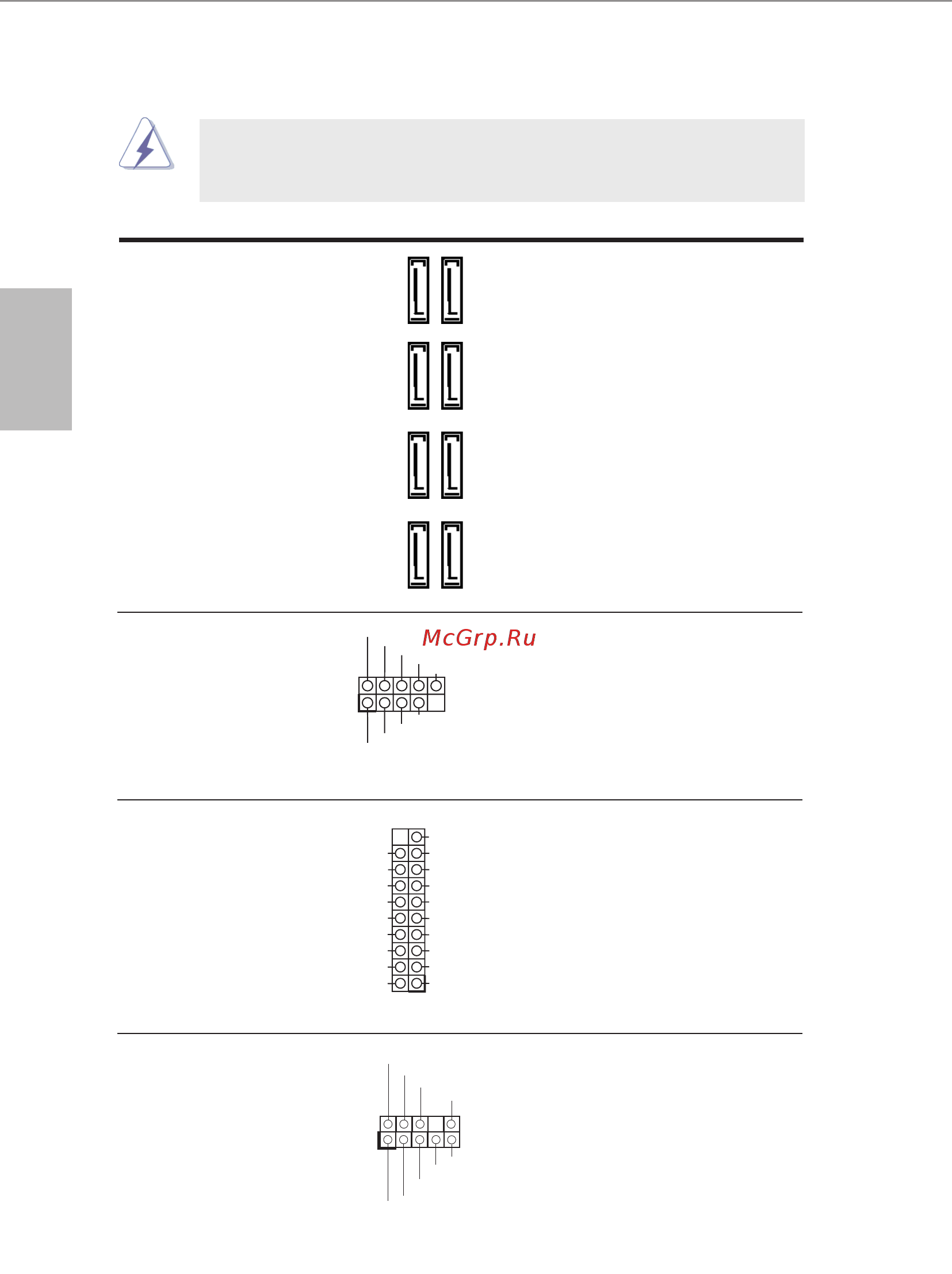

FM2A88X+ BTC
Serial ATA3 接口 這裡有八組 Serial ATA3
(SATA_1_2: 見第 1 頁第12項)
(SATA3) 接口支援 SATA 數據
(SATA_3_4: 見第 1 頁第11項)
線作為內部儲存設置。
(SATA_5_6: 見第 1 頁第10項)
目前 SATA3 界面理論上
(SATA_7_8: 見第 1 頁第9項)
可提供高達 6.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的四個
(9 針 USB6_7)
USB 2.0 接口之外，這款
( 見第 1 頁第19項)
主機板有兩組 USB 2.0 接
(9 針 USB8_9)
針。每組 USB 2.0 接針可以
( 見第 1 頁第18項)
支援兩個 USB 2.0 接口。
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(19 針 USB3_2_3)
3.0 接口之外，這款主機板有一
( 見第 1 頁第7項)
組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 1 頁第21項)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
