Руководство по эксплуатации SEWMG10-D

10 www.symanitron.ru

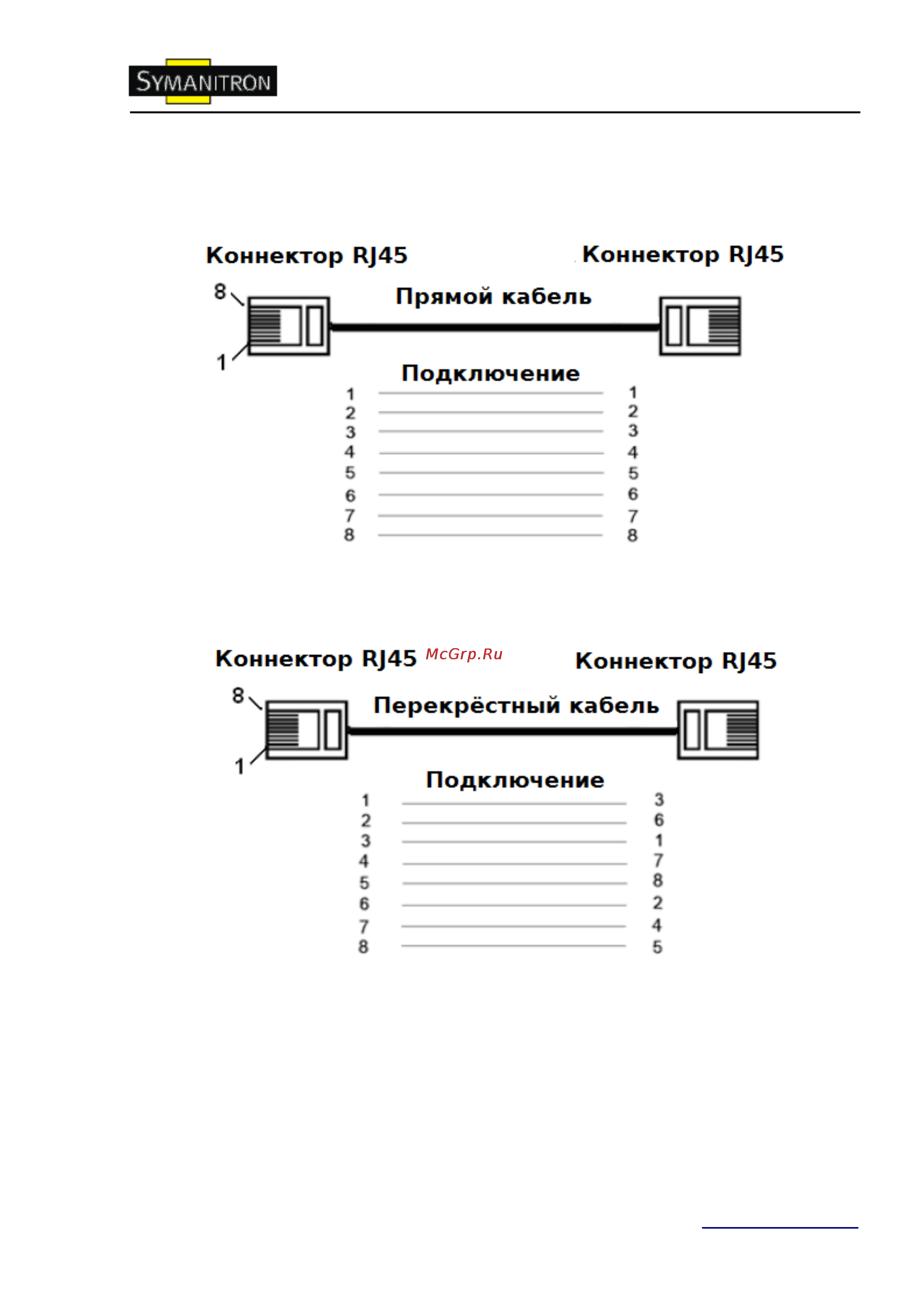

 Схема подключения

Прямой кабель

Рис. Подключения прямого кабеля

Перекрѐстный кабель

Рис. Подключения перекрѐстного кабеля

Примечание: цвета кабелей по стандарту 568B: 1-оранжево-белый, 2-оранжевый, 3-

зелѐно-белый, 4-синий, 5-бело-синий, 6-зелѐный, 7-коричнево-белый, 8-коричневый.
