Руководство по эксплуатации SEWMG10-D
www.symanitron.ru 15

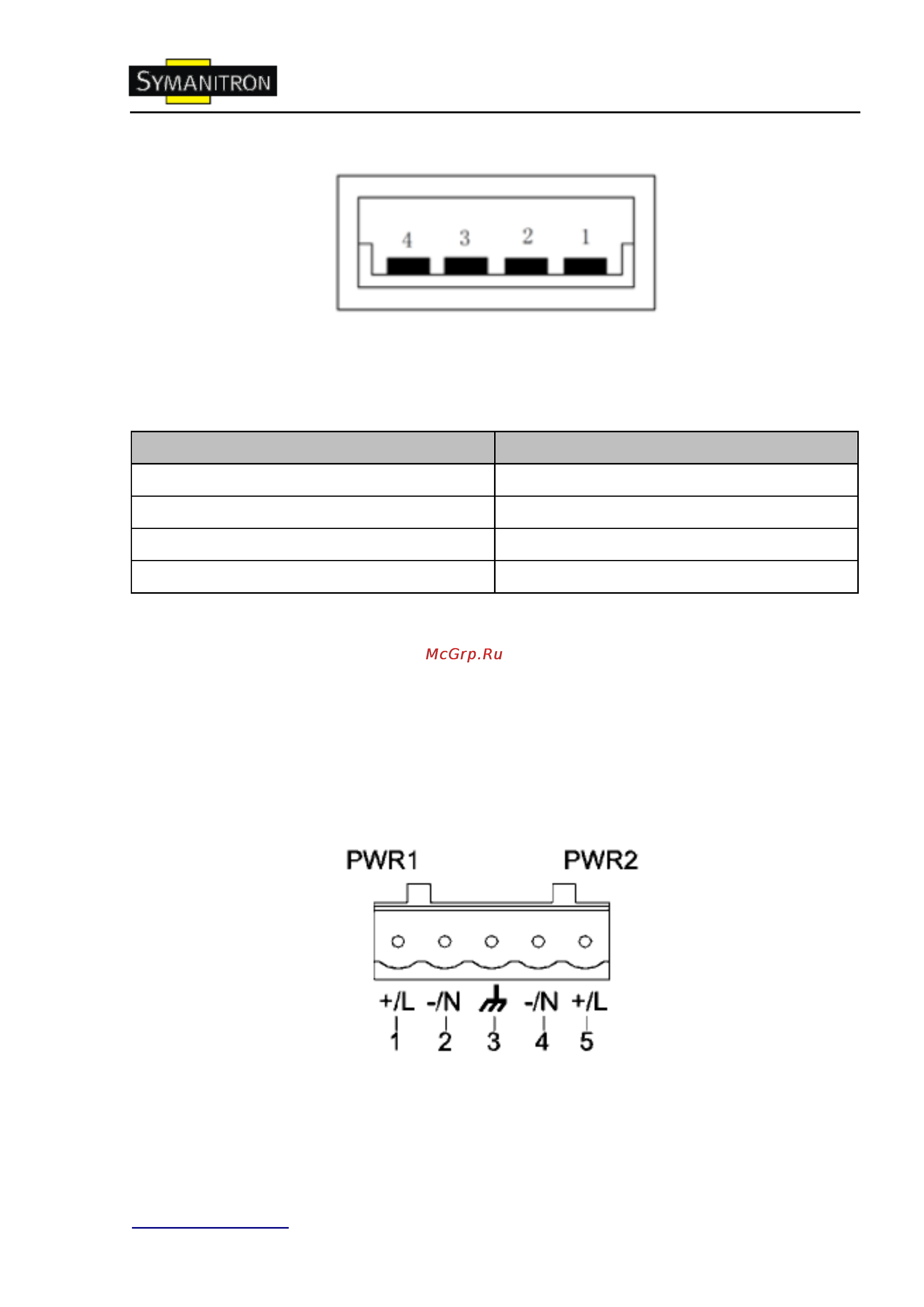

Рис. USB коннектор
Значение контактов в USB коннекторе показана в таблице
Контакт USB
Определение
1
VBUS
2
D-
3
D+
4
GND
5.5. Питание
Устройство имеет 5,08мм клеммную колодку питания, к которой подключаются
кабели питания.
Внимание: Кабели питания должны иметь площадь сечения от 0,75мм
2
до
2,5мм
2
. Сопротивление заземления - менее 5Ом.
● 5-пиновая 5,08мм клеммная колодка питания
Рис. 5-пиновая 5,08мм клеммная колодка питания
