Руководство по эксплуатации SEWMG10-D
12 www.symanitron.ru
Подключение оптических гигабитных SFP модулей
1. Вставьте оптический кабель в два LC коннектора на разных устройствах, соблюдая
правило: TX разъѐм одного порта подключается к RX разъѐму другого.
2. Если LINK / ACT индикаторы после подключения начнут мигать, значит
соединение установлено.
Если индикаторы не загораются, значит с подключением возникли проблемы: либо
оптический кабель неисправен, либо он подключен не к тем разъѐмам LC коннектора:
попробуйте поменять местами подключаемые провода на одном из коннекторов.

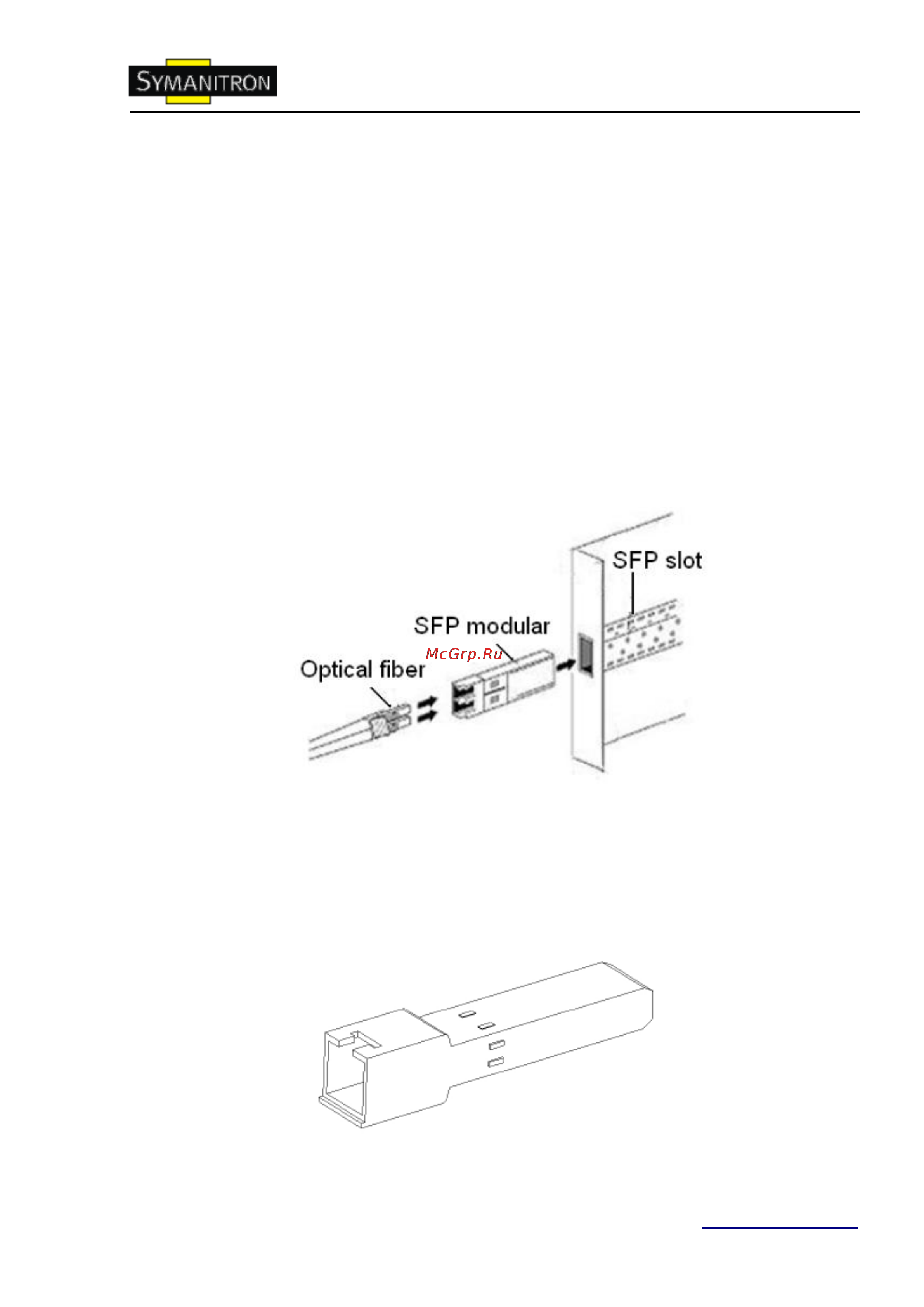

Использование SFP модуля
Первым делом, вставьте модуль в SFP слот, а потом подключите к нему оптический
кабель:
Рис. Использование SFP модуля
5.2.2. Медный SFP модуль
Рисунок изображает SFP модуль для витой пары
Рис. Медный SFP модуль
