Руководство по эксплуатации SEWMG10-D
www.symanitron.ru 3

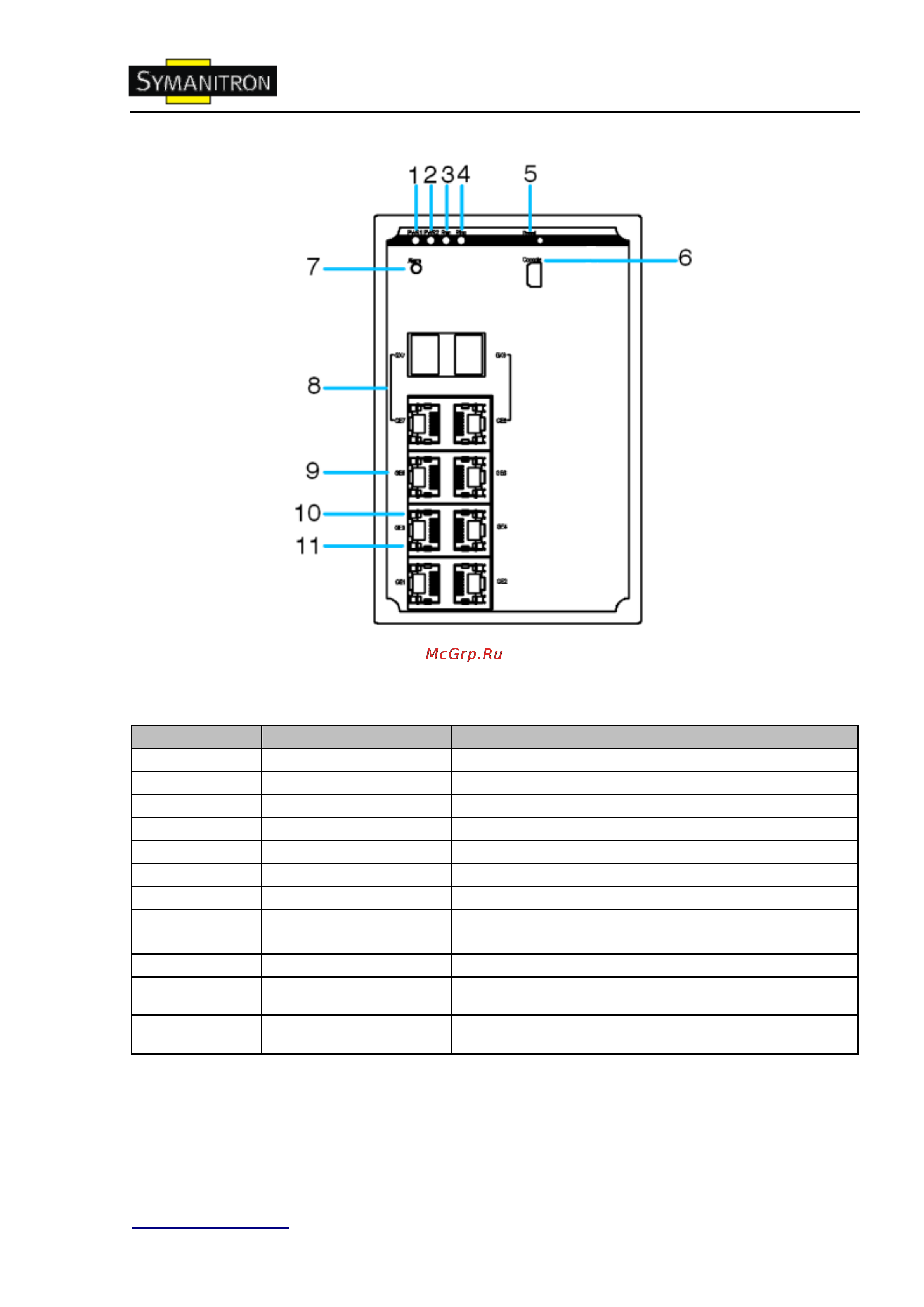

Рис. Передняя панель
Таблица передней панели SEWMG10-D-2GSFP2GT -6GT
Номер
Идентификатор
Описание
1
PWR1
Светодиод питания 1
2
PWR2
Светодиод питания 2
3
RUN
Светодиод работы устройства
4
Ring
Индикатор кольца
5
Reset
Кнопка перезагрузки
6
Console
Консольный интерфейс
7
Alarm
Индикатор тревоги
8
GSFP 7/GT7, GSFP
8/GT8
1000BaseX, 10/100/1000BaseTX combo порты
9
GT1-GT6
10/100/1000BaseTX RJ45 порты
10
--
Светодиоды LINK / ACT
11
--
Светодиоды скорости передачи
