Руководство по эксплуатации SEWMG10-D
www.symanitron.ru 7

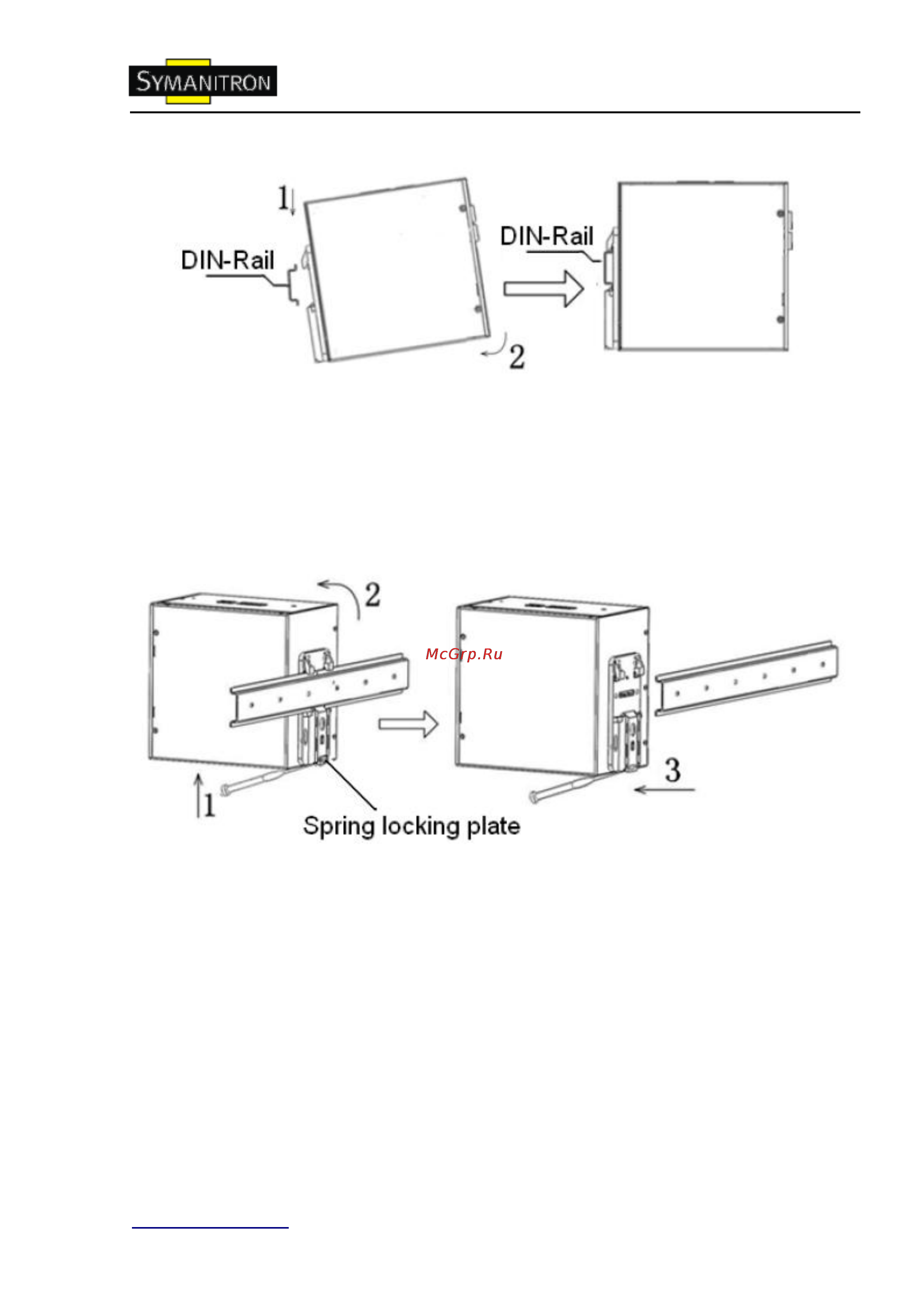

Рис. Крепление на DIN-рейку
Снятие с крепления
Шаг 1: Как показано на рисунке ниже, нажать (или потянуть вниз) на устройство, до
момента, когда между нижней частью рейки и креплением будет достаточно места.
Шаг 2: Поверните устройство, как показано на рисунке стрелкой 2. Далее, поверните
верхнюю часть устройства в направлении стрелки 3.
Рис. Снятие с DIN-рейки
Крепление на панель
Шаги крепления следующие:
Шаг 1: Выберите место на стене или любой подходящей плоской поверхности и
убедитесь в наличии достаточного пространства для установки.
Шаг 2: Пометьте места будущих отверстий в отведѐнных местах, соответствующих
размерам устройства. Вверните в эти места шурупы M3x10 до уровня примерно 5-ти мм
до полного завинчивания
Шаг 3: Расположите устройство так, чтобы отверстия крепления были соответственно
расположены у завинченных шурупов. Насадите нижнюю часть на головки шурупов и
передвиньте устройство вниз для его закрепления.
