ASRock FM2A85X Extreme4 [162/179] 接頭
![ASRock FM2A85X Extreme4 [162/179] 接頭](/views2/1692382/page162/bga2.png)

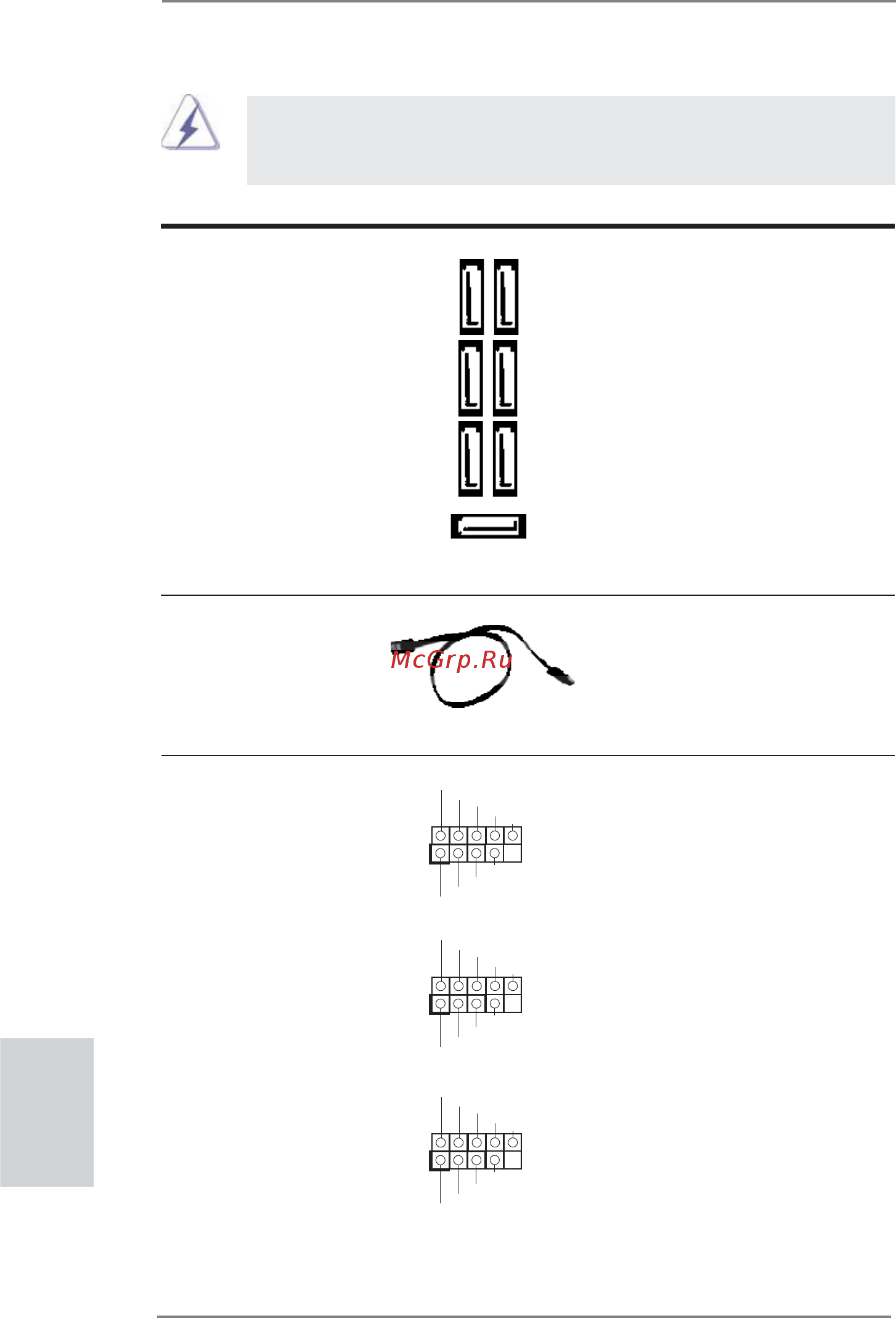

162
ASRock FM2A85X Extreme4 Motherboard
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
(選配)
SATA3 接口。
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1: 見第 2 頁第 13 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 12 項 )
線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 14 項 )
目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 15 項 )
可提供高達 6.0Gb/s 的數據
(SATA3_5: 見第 2 頁第 19 項 )
傳輸速率。
(SATA3_6: 見第 2 頁第 16 項 )
(SATA3_7: 見第 2 頁第 17 項 )
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個
(9 針 USB3_4)
USB 2.0 接口之外，這款
(見第2頁第30項)
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB5_6)
(見第2頁第29項)
(9 針 USB7_8)
(見第2頁第28項)
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
繁體中文
SATA3_6 SATA3_3 SATA3_1
SATA3_7 SATA3_4 SATA3_2
SATA3_5
