ASRock A55iCafe [103/115] Yerleşik fişler ve konektörler
![ASRock A55iCafe [103/115] Yerleşik fişler ve konektörler](/views2/1692414/page103/bg67.png)
103
ASRock A55iCafe Motherboard
Türkçe
USB 2.0 Fişleri G/Ç panelindeki varsayılan altı
(9-pinli USB6_7)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 23)
anakartta üç USB 2.0 şi
bulunur. Her USB 2.0 şi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 22)
(9-pinli USB10_11)
(bkz. s.2 No. 21)
Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)
(SATA2_1: bkz. s.2, No. 9)
konektör, dahili depolama
(SATA2_2: bkz. s.2, No. 10)
cihazları için SATA veri
(SATA2_3: bkz. s.2, No. 14)
kablolarını destekler. Geçerli
(SATA2_4: bkz. s.2, No. 11)
SATA2 arayüzü 3,0 Gb/sn veri
(SATA2_5: bkz. s.2, No. 13)
aktarım hızına izin verir.
(SATA2_6: bkz. s.2, No. 15)
1
U SB_PWR
P-8
GN D
DUMMY
U SB_PWR
P +8
GN D
P-9
P +9

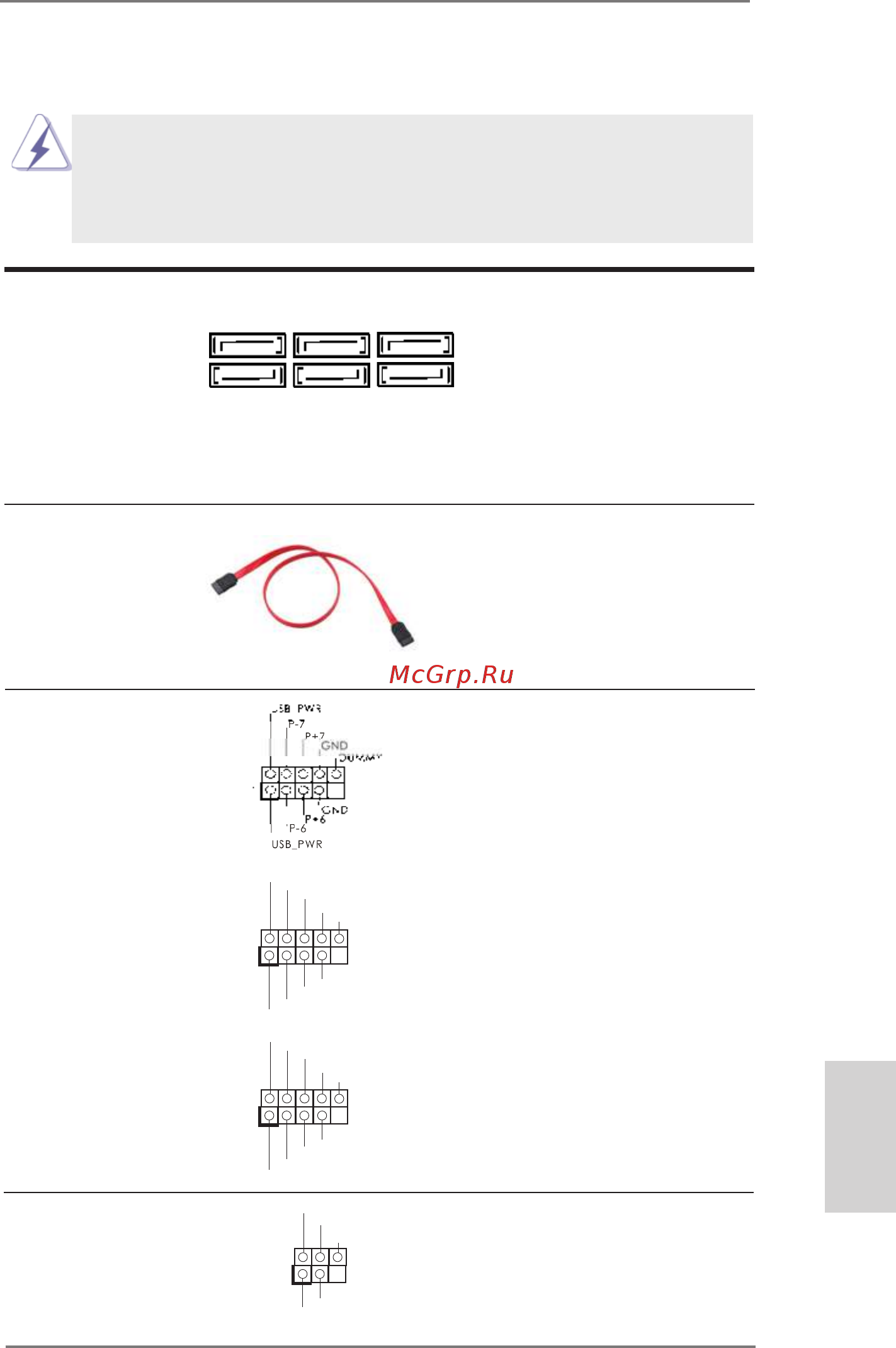

1.4 Yerleşik Fişler ve Konektörler
Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
SATA2_6 SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATAII konektörüne
bağlanabilir.
1
U SB_PWR
P-10
GN D
DUMMY
U SB_PWR
P +10
GN D
P-11
P +11
Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 25)
modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
