ASRock A55M-HVS [135/162] 板載接頭和接口

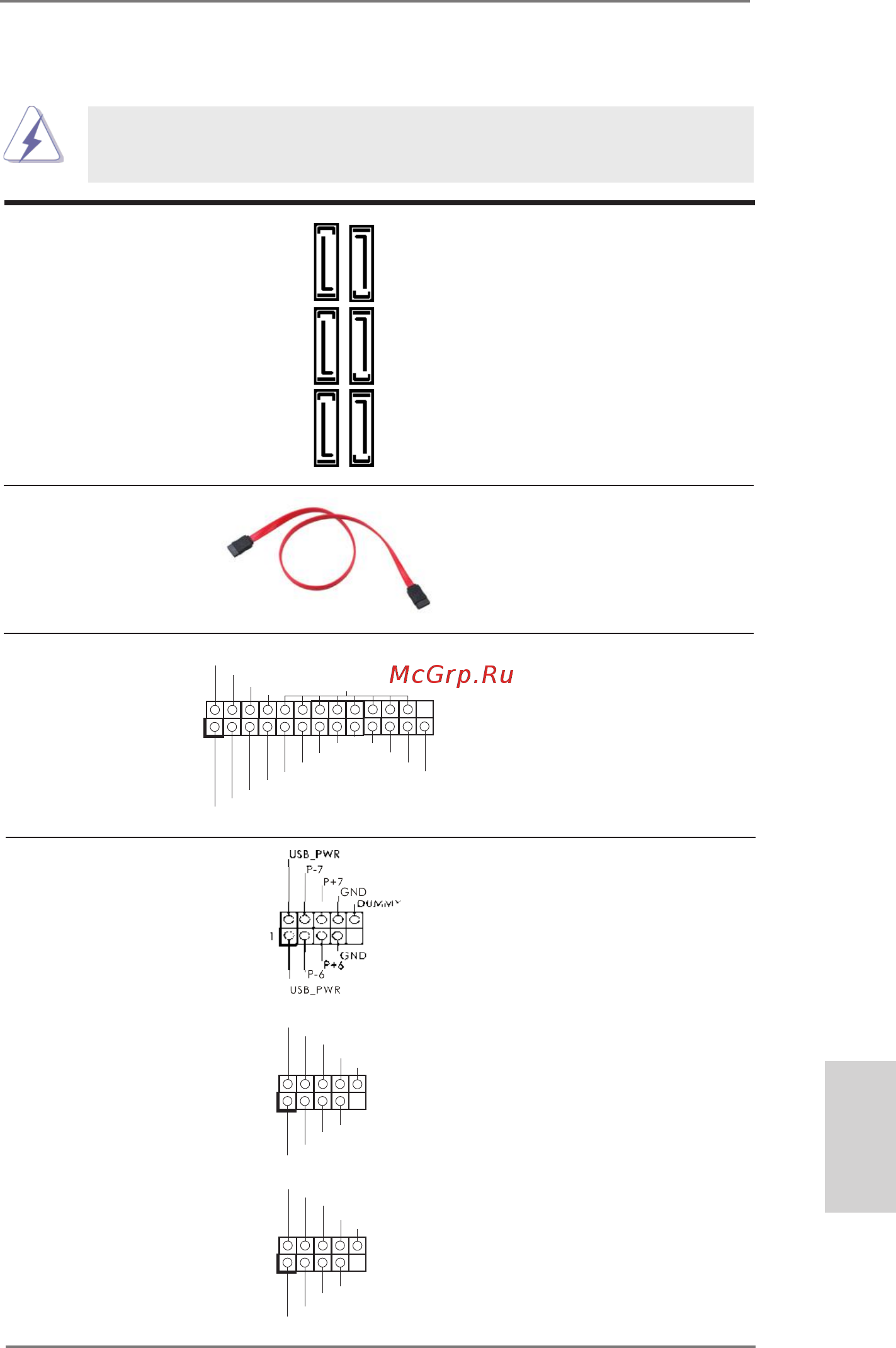

![ASRock A55M-HVS [135/162] 板載接頭和接口](/views2/1692415/page135/bg87.png)
135
ASRock A55M-HVS Motherboard
Serial ATA2 接口 這裡有六組 Serial ATA2
(SATA_1: 見第 2 頁第 12 項 )
(SATA2) 接口支持 Serial
(SATA_2: 見第 2 頁第 11 項 )
(SATA) 數據線作為內部儲存
(SATA_3: 見第 2 頁第 7 項 )
設置。目前 SATA2 界面理論
(SATA_4: 見第 2 頁第 10 項 )
上可提供高達 3.0Gb/s 的數
(SATA_5: 見第 2 頁第 8 項 )
據傳輸速率。
(SATA_6: 見第 2 頁第 9 項 )
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
簡體中文
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
( 見第 2 頁第 21 項 )
主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 23 項 )
(9 針 USB10_11)
( 見第 2 頁第 24 項 )
1
U SB_PWR
P-8
GND
DUMMY
U SB_PWR
P +8
GND
P-9
P +9
1
U SB_PWR
P-10
GND
DUMMY
U SB_PWR
P +10
GND
P-11
P +11
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
打印機端口接針 這是一個連接打印機端口的
(25 針 LPT1)
接口，方便您連接打印機設
( 見第 2 頁第 15 項 )
備。
SATA_2 SATA_4 SATA_6
SATA_1 SATA_3 SATA_5
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
( 選配 )
盤或者主板上的 SATAII 接口。
