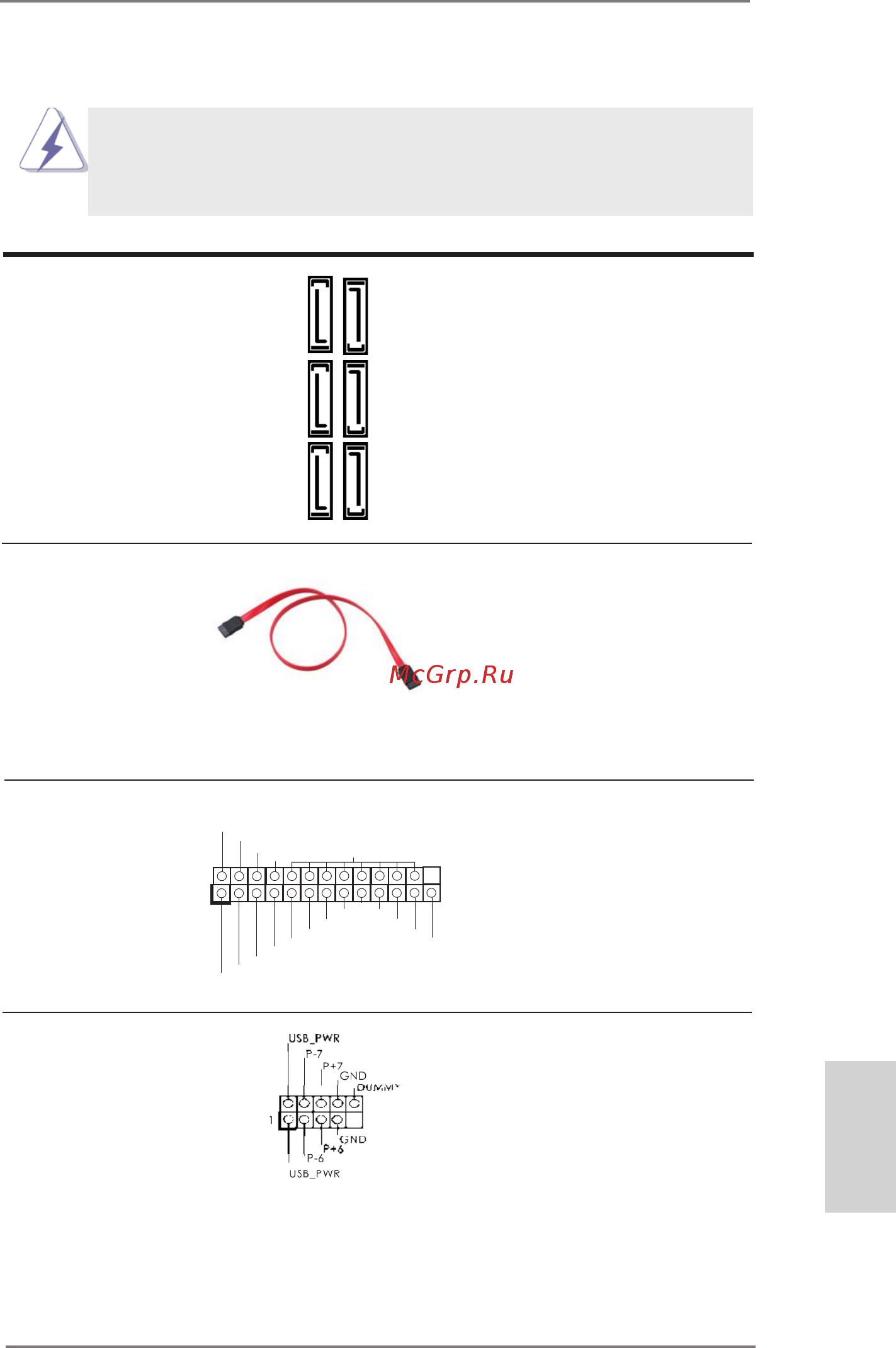

35
ASRock A55M-HVS Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den sechs
(9-pol. USB6_7)
üblichen USB 2.0-Ports an den
(siehe S.2 - No. 21)
I/O-Anschlüssen benden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-
(SATA_1: siehe S.2 - No. 12)
(SATA2-)Verbínder
(SATA_2: siehe S.2 - No. 11)
unterstützten SATA-Datenkabel
(SATA_3: siehe S.2 - No. 7)
für interne
(SATA_4: siehe S.2 - No. 10)
Massenspeichergeräte. Die
(SATA_5: siehe S.2 - No. 8)
aktuelle SATA2- Schnittstelle
(SATA_6: siehe S.2 - No. 9)
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum
(25-pol. LPT1)
Anschluss eines Druckerport-
(siehe S.2 - No. 15)
Kabels, mit dem Sie passende
Drucker auf einfache Weise
anschließen können.
SATA_2 SATA_4 SATA_6
SATA_1 SATA_3 SATA_5
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option)
/ SATAII Festplatte
oder das SATAII
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
