Руководство по эксплуатации STWMG10-D
10 www.symanitron.ru

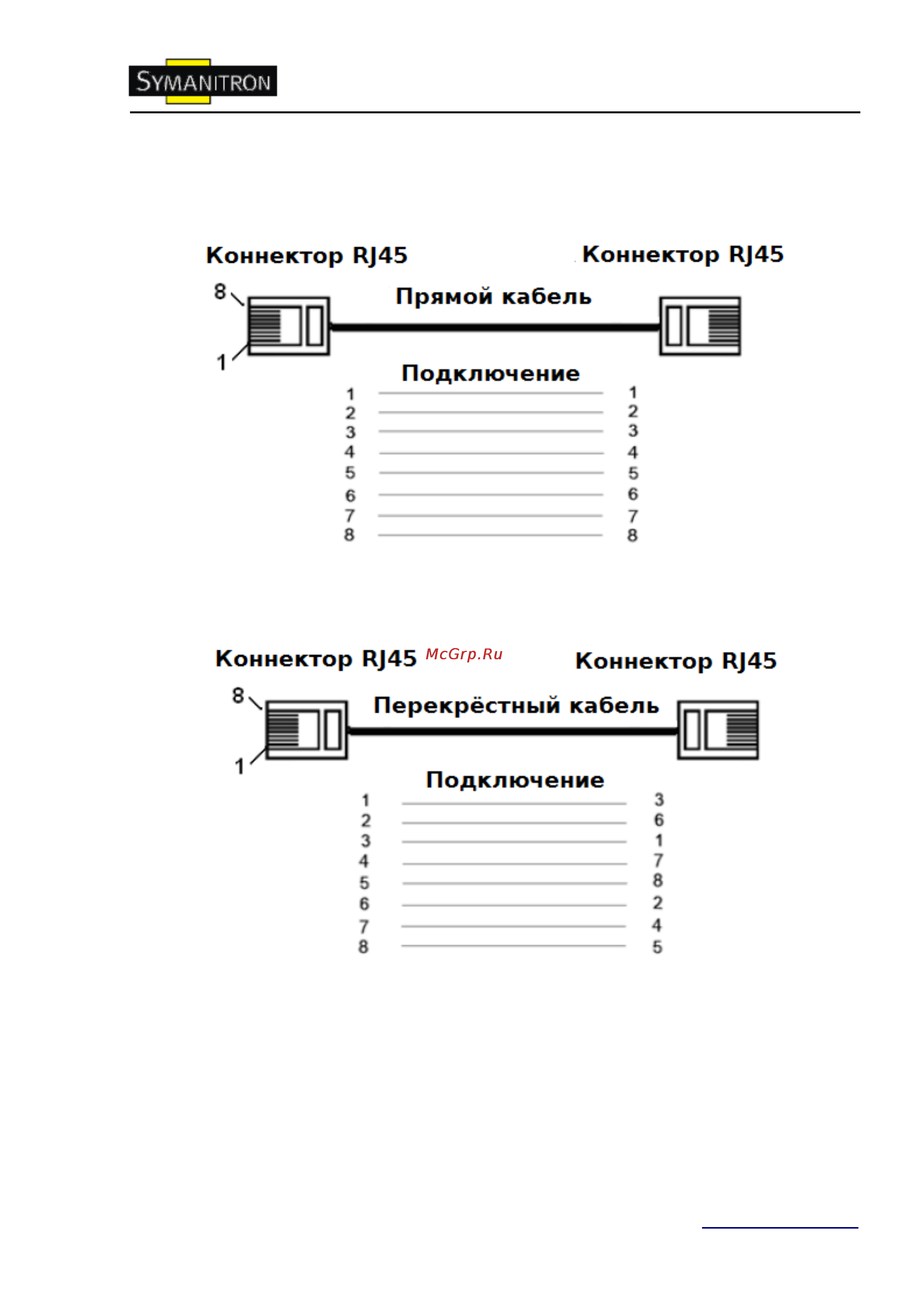

Схема подключения
Прямой кабель
Рис. Подключения прямого кабеля
Перекрѐстный кабель
Рис. Подключения перекрѐстного кабеля
Примечание: цвета кабелей по стандарту 568B: 1-оранжево-белый, 2-оранжевый, 3-
зелѐно-белый, 4-синий, 5-бело-синий, 6-зелѐный, 7-коричнево-белый, 8-коричневый.
