Symanitron STWMG10-D [7/25] Крепление устройства
![Symanitron STWMG10-D [7/25] Крепление устройства](/views2/1069246/page7/bg7.png)
Руководство по эксплуатации STWMG10-D
6 www.symanitron.ru

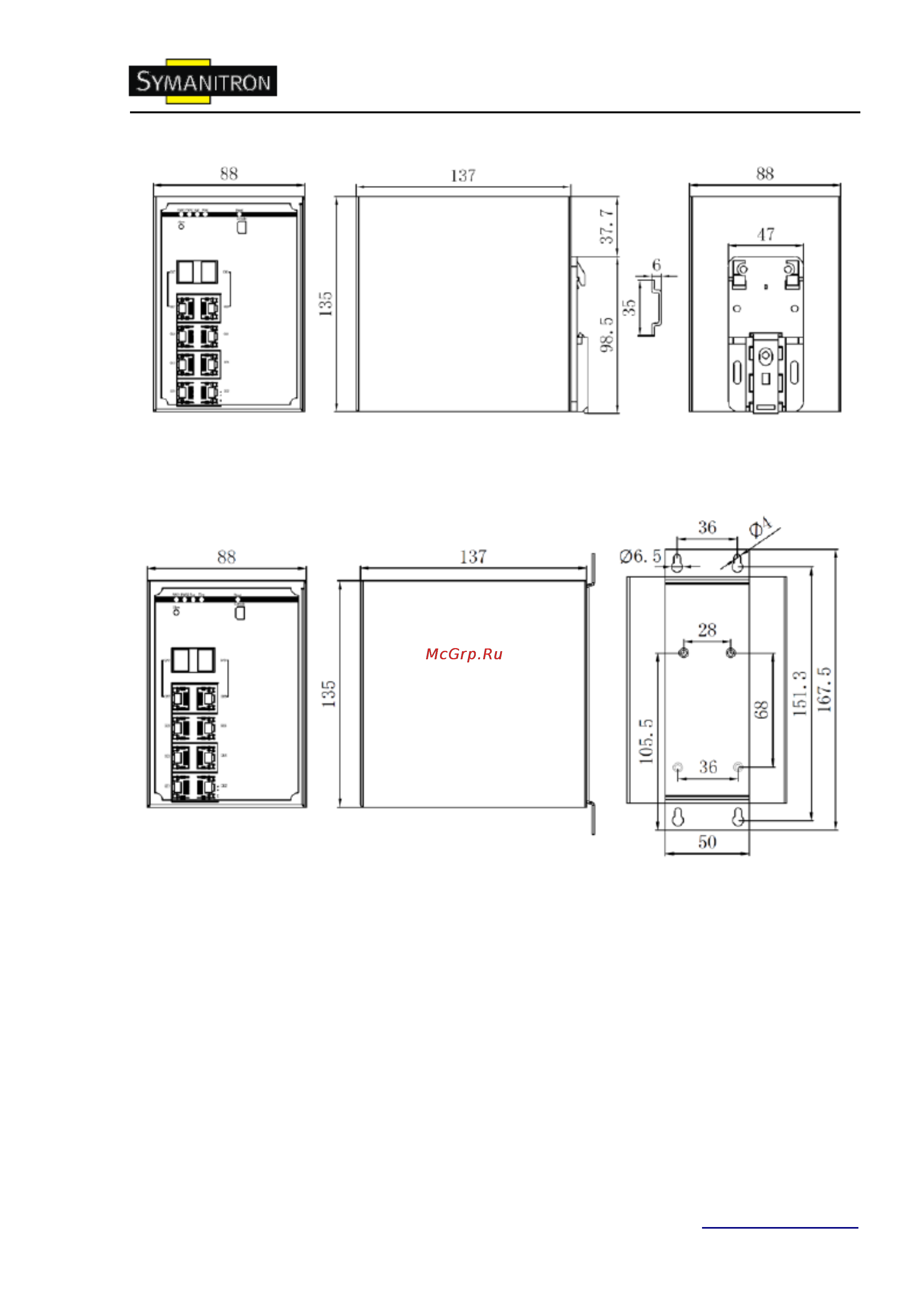

Рис. Размеры устройства для монтажа на DIN-рейку
Размеры устройства для монтажа на панель
Рис. Размеры устройства для монтажа на панель
4.2. Крепление устройства
Крепление на DIN-рейку
Шаги крепления следующие:
Шаг 1: Выберите позицию для крепления STWMG10-D, подходящую ему по размерам
Шаг 2: Вставьте верхнюю часть крепления на DIN-рейку в паз на рейке, надавите на
нижнюю часть устройства, как показано на рисунке ниже. Убедитесь, что устройство
закреплено на DIN-рейке, как показано справа.
