Руководство по эксплуатации STWMG10-D
14 www.symanitron.ru
1000BaseX порт
Поместите гигабитный оптический SFP модуль в 1000BaseX порт, затем подключите
оптоволокно к SFP модулю для передачи данных. Выберите подходящий SFP модуль.
Дополнительные инструкции, связанные с этим типом портов могут быть найдены в
разделе 5.2.1.
5.4. Консоль
Установите драйвер для Mini USB интерфейса на ваш ПК. Драйвер называется “Mini
USB driver.exe”, его можно найти на сопутствующем устройству диске. Подключите USB
кабель к ПК и консольному интерфейсу устройства (кабель должен быть оснащѐн
разъѐмом miniUSB с одной стороны и USB с другой). Запустите HyperTerminal (или
другой эмулятор терминала вроде Putty), он поможет вам подключиться к устройству для
его настройки.
Mini USB коннектор
Mini USB коннектор показан на иллюстрации.

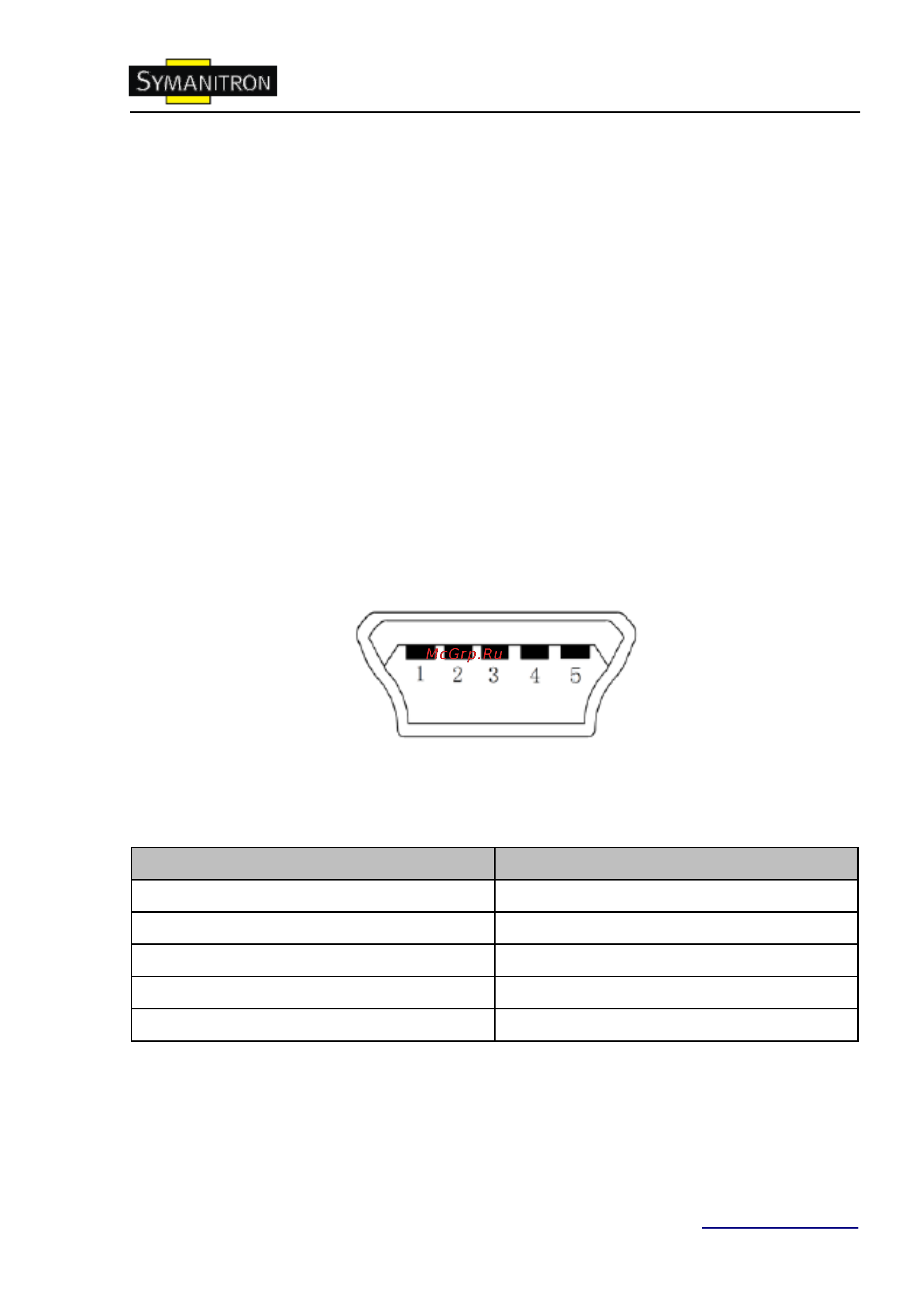

Рис. Mini USB коннектор
Значение контактов в mini USB коннектор показана в таблице
Контакт mini USB
Определение
1
VBUS
2
D-
3
D+
4
ID
5
GND
USB коннектор
USB коннектор показан на иллюстрации.
