Руководство по эксплуатации STWMG10-D
4 www.symanitron.ru
STWMG10-D -2GSFP2GT - 2GSFP -6GT

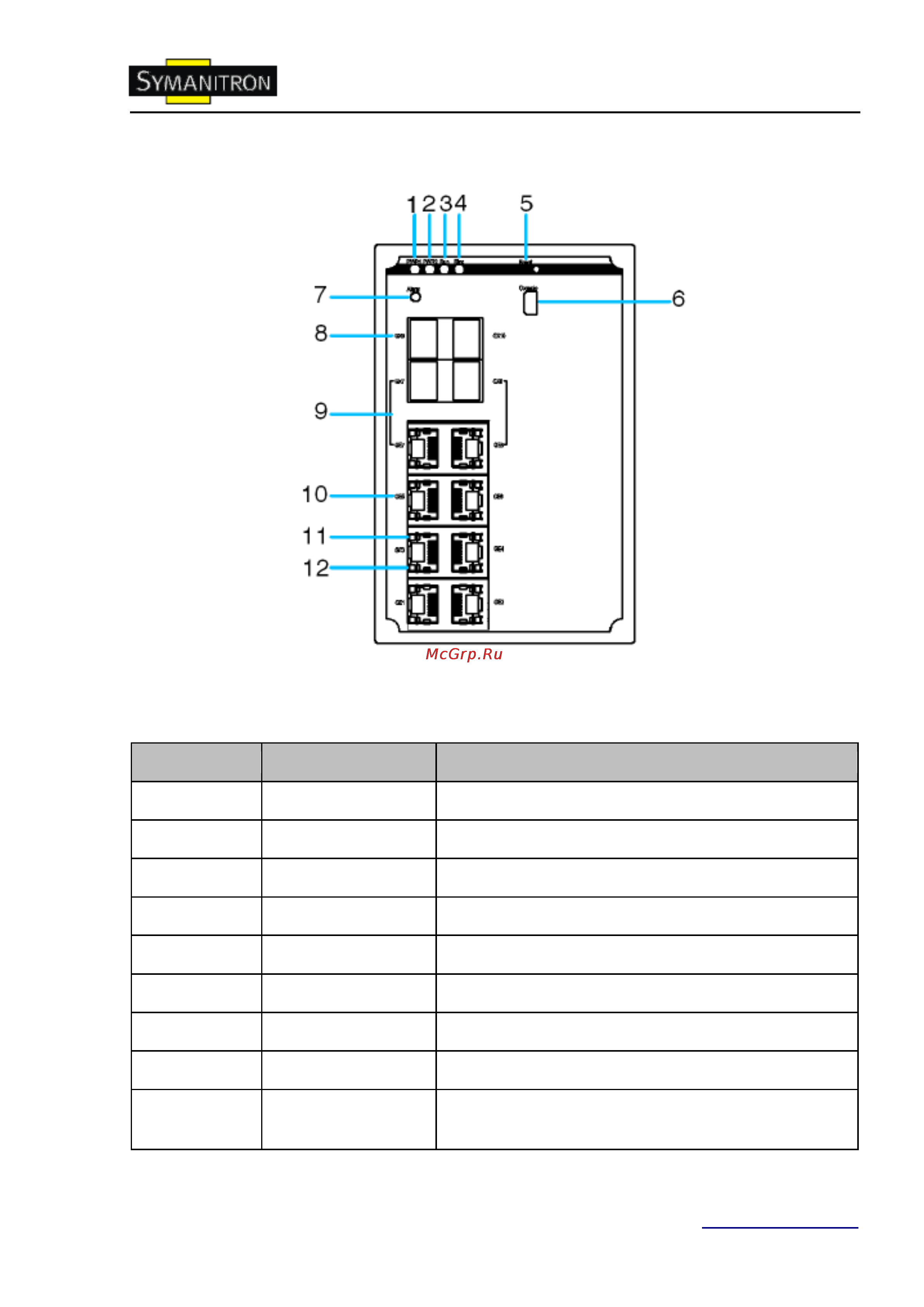

Рис. Передняя панель STWMG10-D -2GSFP2GT - 2GSFP -6GT
Таблица передней панели STWMG10-D-2GSFP2GT - 2GSFP -6GT
Номер
Идентификатор
Описание
1
PWR1
Светодиод питания 1
2
PWR2
Светодиод питания 2
3
RUN
Светодиод работы устройства
4
Ring
Индикатор кольца
5
Reset
Кнопка перезагрузки
6
Console
Консольный интерфейс
7
Alarm
Индикатор тревоги
8
GSFP9, GSFP10
1000BaseX, 10/100/1000BaseTX SFP порты
9
GSFP7/GT7,
GSFP8/ GT8
1000BaseX, 10/100/1000BaseTX combo порты
