ASRock 939A785GMH Motherboard

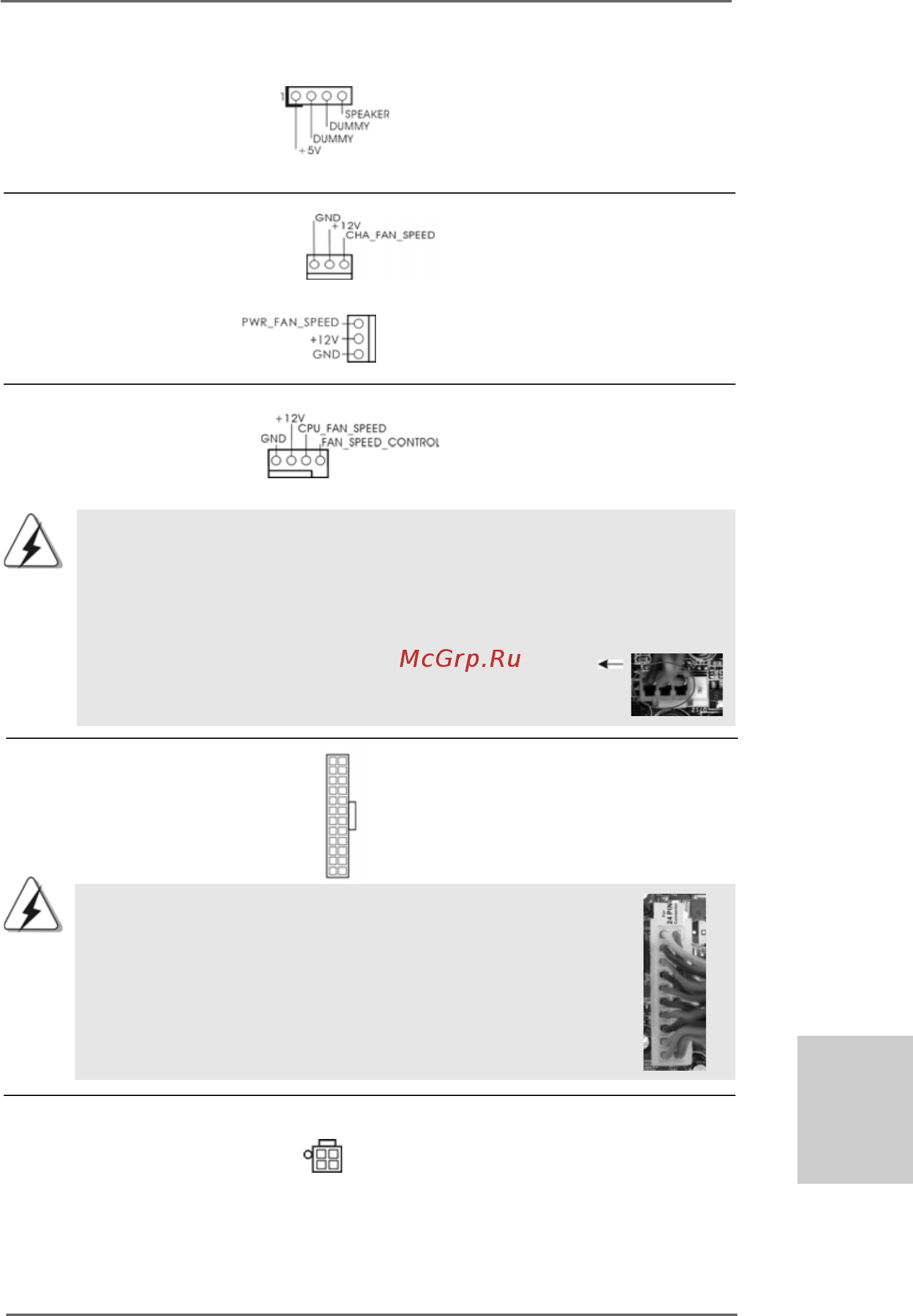

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá

funcionar mesmo sem a função de controlo de velocidade da ventoinha. Se

pretender ligar uma ventoinha de 3 pinos para CPU ao conector de

ventoinha do CPU nesta placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

Conector de força do ATX Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos) ATX neste conector.

(veja a folha 2, No. 8)

Embora esta placa-mãe providencie um conector de energia

ATX de 24 pinos, pode apesar disso funcionar com a

adapta-ção de uma fonte de energia tradicional de 20 pinos.

Para usar a fonte de alimentação de 29 pinos, por favor ligue

a sua fonte de alimentação com o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

PortuguêsPortuguês

Português

Conector ATX 12 V Note que é necessário ligar

(ATX12V1 de 4 pinos ) uma fonte de alimentação com

(veja a folha 2, No. 2) conector ATX 12V neste

conector para fornecer

alimentação suficiente. Do

contrário, haverá falhas de

funcionamento.

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 22)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o fio preto com

(CPU_FAN1 de 4 pinos) o pino de aterramento.

(veja a folha 2, No. 5)

Conector do ventilador do Ligue o cabo do ventilador neste

chassis e energia conector, coincidindo o fio preto

(CHA_FAN1 de 3 pinos) com o pino de aterramento.

(veja a folha 2, No. 16)

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 13)
