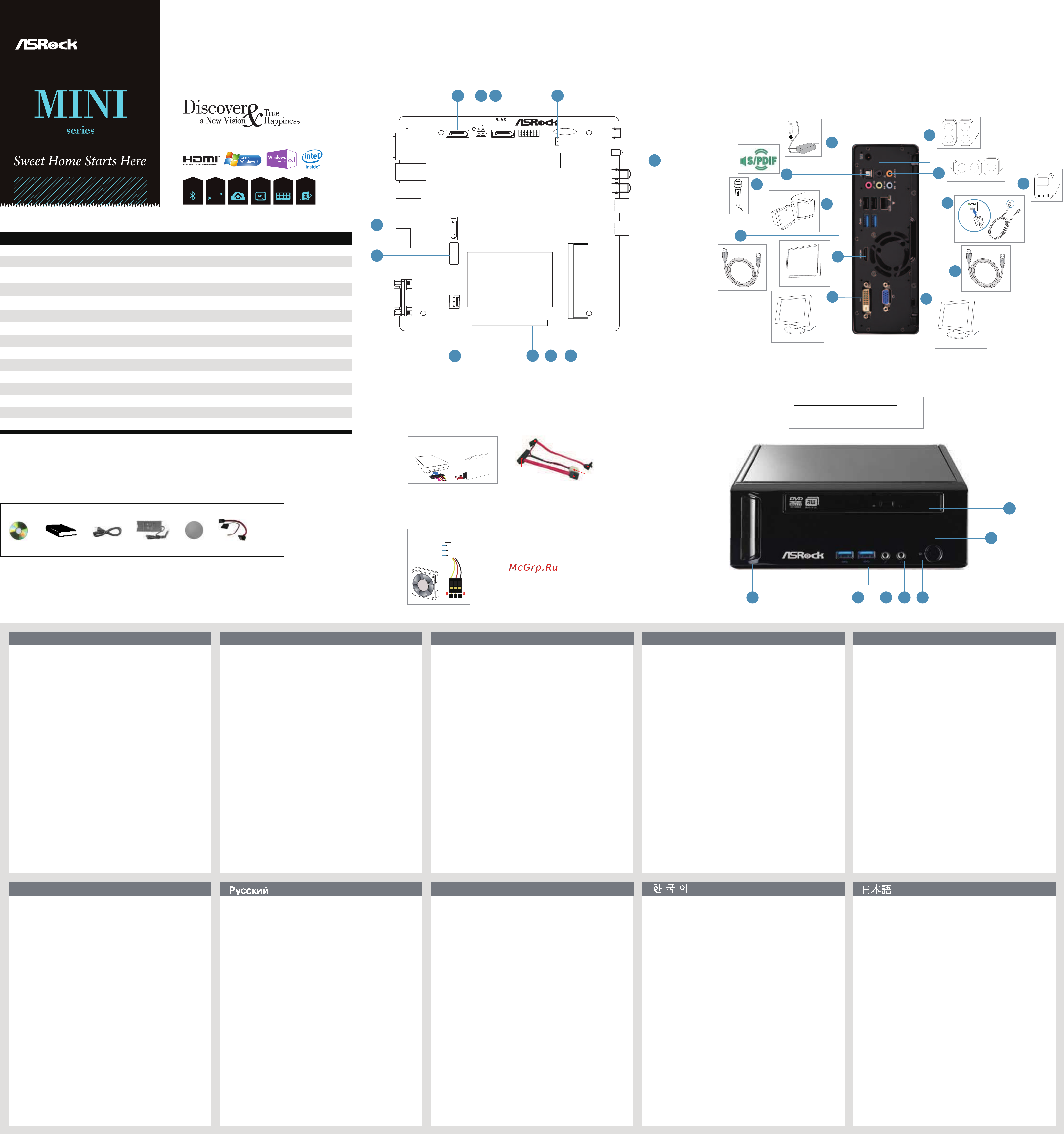

Motherboard components Rear panel connections
English
Español
onailatI siaçnarF hcstueD
sêugutroP
SATA&Power Connections
ODD
HDD
Mini Series - Mini Q190D
CPU
OS
Graphics
Memory
HDD
ODD
LAN
Audio
WiFi + BT
Front I/O
Power Unit
Dimension
Volume (liters)
Intel
®
Quad-Core J1900 Processor
Microsoft
®
Windows
®
8.1 / 8.1 64-bit / 8 / 8 64-bit / 7 / 7 64-bit compliant
Integrated Intel
®
7
th
generation graphics
4GB DDR3/DDR3L 1333MHz
Supports DDR3/DDR3L 1333/1066MHz, 2 x SO-DIMM slots, Max. 16GB
500GB, Supports second 2.5" SATA3 HDD
DVD Super Multi
Gigabit LAN
7.1 CH HD Audio
WiFi 802.11 ac + BT v4.0
2 x USB 3.0, 1 x MIC, 1 x Headphone
65W/19V Adapter
195mm (W) x 70mm (H) x 186mm (L)
2.5L
Fan connector
Ground
+12V
Rotation
+12V
Ground
Note: For barebone systems, the HDD, ODD or Memory may not be included.
1. Symantec Norton AntiVirus Software (Trial version)
2. ASRock A-Tuning
3. ASRock Cloud
4. ASRock APP Shop
Free bundle software:
*
繁體中文
Rear I/O 1 x HDMI , 1 x DVI-D ,1 x D-Sub , 2 x USB 2.0, 2 x USB 3.0, 1 x S/PDIF
Opening the system chassis
1. Remove the screws on the backside.
2. Slide the top panel backwards.
1. SATA and Power Connections
Note:
2. Fan Connection
P/N: 15G067000000AK
*15G067000000AK*
Quad-Core
J1900
ASRock
Cloud
Bluetooth
4.0
Standard &
Low Voltage
SO-DIMM
Dual-Band
802.11ac
2.4GHz
5GHz
APP
Shop
Accessories
Support CD Quick Guide AC Power Cord AC/DC Adapter Anti-Slip Pad SATA Data and Power Cables
ConnecttoATX5V Power Connector(2)
ConnecttoSATAConnector(3)
ConnecttoHDD
ConnecttoODD
ConnecttoSATAConnector(1)
System chassis
12
MP3
14
15
17
19
20
21
22
23
24
16
13
pl kv
HDMI
DVI
D-Sub
18
DDR3_B1
Q1900-HT
89 67
5
31 2 4
DDR3_A1
11
11
10
MINI_PCIE1
25
26
2728293031
1. SATA 3.0 connector: For HDD SATA data cable
2. ATX5V output power connector for slim ODD & 2.5
3. SATA 2.0 connector: For the ODD’s SATA data cable
4. Clear CMOS jumper
5. Mini-PCI Express expansion slot: For the WiFi module
6. SO-DIMM Slot (DDR3_A1)
7. Heatsink
8. SO-DIMM Slot (DDR3_B1)
9. Chassis fan connector
10. +5V output power connector: For the second SATA 2.5” HDD
11. SATA 3.0 connector: For the second HDD’s SATA data cable
12. DC-In jack
13. Optical S/PDIF Out port
14. Mic In (Pink): Microphone
15. Front L/R Out (Lime): Stereo speakers or headphones
16. USB 2.0 ports: USB devices
17. HDMI connector
18. DVI connector
19. VGA connector
20. USB 3.0 ports: USB devices
21. RJ-45 LAN port: Local Area Network
22. Line In (Blue) for 2/4/6 channel; Rear (Blue) for 8 channel
23. Center/LFE (Orange): Center / Subwoofer speakers
24. Side port for side speakers
25. Optical Disc Drive
26. Power ON/OFF button with status indicator
27. Drive activity indicator
28. Headphone port
29. Microphone port
30. USB 3.0 ports: USB devices
31. Infrared receiver
1. SATA 3.0 接頭：適用於硬碟SATA資料線
2. 適用於薄型光碟機與2.5的ATX5V 輸出電源接頭
3. SATA 2.0 接頭：適用於光碟機的 SATA 資料線
4. 清除 CMOS 跳線
5. Mini-PCI Express 擴充插槽：適用於 WiFi 模組
6. SO-DIMM 插槽 (DDR3_A1)
7. 散熱片
8. SO-DIMM 插槽 (DDR3_B1)
9. 機殼風扇接頭
10. +5V 輸出電源接頭：適用於第二顆SATA 2.5” 硬碟
11. SATA 3.0 接頭：適用於第二顆硬碟的 SATA 資料線
12. DC-In 插孔
13. 光纖 S/PDIF 輸出連接埠
14. 麥克風輸入 (粉紅色)：麥克風
15. 前置 L/R 輸出 (萊姆色)：立體聲喇叭或耳機
16. USB 2.0 連接埠：USB 裝置
17. HDMI 接頭
18. DVI 接頭
19. VGA 接頭
20. USB 3.0 連接埠：USB 裝置
21. RJ-45 連接埠：區域網路
22. 2/4/6 聲道的線路輸入 (藍色)；8 聲道的後置 (藍色)
23. 中置/LFE (橘色)：中置/重低音喇叭
24. 側喇叭的側連接埠
25. 光碟機
26. 電源 ON/OFF 按鈕及狀態指示燈
27. 光碟機活動指示燈
28. 耳機連接埠
29. 麥克風連接埠
30. USB 3.0 連接埠：USB 裝置
31. 紅外線接收器
1. SATA-3.0-Anschluss: Für SATA-Festplattendatenkabel
2. ATX5V-Stromausgang für optische Slim- und 2,5 Zoll-Laufwerke
3. SATA-2.0-Anschluss: Für SATA-Datenkabel optischer Laufwerke
4. CMOS-löschen-Steckbrücke
5. Mini-PCI Express-Erweiterungssteckplatz: Für das Wi-Fi-Modul
6. SO-DIMM-Steckplatz (DDR3_A1)
7. Kühlkörper
8. SO-DIMM-Steckplatz (DDR3_B1)
9. Gehäuselüfteranschluss
10. +5 V-Stromausgang: Für die zweite 2,5-Zoll-SATA-Festplatte
11. SATA-3.0-Anschluss: Für SATA-Datenkabel der zweiten Festplatte
12. Gleichspannungseingang
13. Optischer S/PDIF-Ausgang
14. Mikrofoneingang (pink): Mikrofon
15. Front-L/R-Ausgang (hellgrün): Stereolautsprecher oder Kopfhörer
16. USB 2.0-Ports: USB-Geräte
17. HDMI-Anschluss
18. DVI-Anschluss
19. VGA-Anschluss
20. USB 3.0-Ports: USB-Geräte
21. RJ-45-LAN-Port: Lokales Netzwerk
22.
Line-Eingang
(blau) für
2/4/6 Kanäle; Rücklautsprecher
(blau)
für 8 Kanäle
23. Center/LFE (orange): Center-/Subwoofer-Lautsprecher
24. Seitlich-Anschluss für seitliche Lautsprecher
25. Optisches Laufwerk
26. Ein-/Austaste mit Statusanzeige
27. Laufwerkzugriffanzeige
28. Kopfhöreranschluss
29. Mikrofonanschluss
30. USB 3.0-Ports: USB-Geräte
31. Infrarotempfänger
1. Connecteur SATA 3.0 : Pour le câble de données du disque dur SATA
2. Connecteur d’alimentation de sortie ATX5V pour ODD fin & 2,5
3. Connecteur SATA 2.0 : Pour le câble de données de l’ODD SATA
4. Cavalier Clear CMOS
5. Emplacement d’extension Mini-PCI : Pour le module Wi-Fi
6. Emplacement SO-DIMM (DDR3_A1)
7. Dissipateur thermique
8. Emplacement SO-DIMM (DDR3_B1)
9. Connecteur du ventilateur du châssis
10. Connecteur d’alimentation de sortie +5 V : Pour le deuxième
disque dur 2,5” SATA
11. Connecteur SATA 3.0 : Pour le deuxième câble de données du
disque dur SATA
12. Prise d’entrée CC
13. Port de sortie S/PDIF optique
14. Entrée microphone (rose) : Microphone
15. Sortie G/D avant (vert) : Haut-parleurs ou casque stéréo
16. Ports USB 2.0 : Périphériques USB
17. Connecteur HDMI
18. Connecteur DVI
19. Connecteur VGA
20. Ports USB 3.0 : Périphériques USB
21. Port LAN RJ-45 : Réseau local
22. Entrée de ligne
(bleu)
pour 2/4/6 canaux ; arrière
(bleu)
pour 8 canaux
23. Centre/LFE (orange) : Centre/Caisson de basses
24. Port latéral pour haut-parleurs latéraux
25. Lecteur de disque optique
26. Bouton marche/arrêt avec indicateur d’état
27. Indicateur d’activité du lecteur
28. Port casque
29. Port microphone
30. Ports USB 3.0 : Périphériques USB
31. Récepteur infrarouge
1. Connettore SATA 3.0: Per cavo dati HDD SATA
2. Connettore uscita potenza ATX5V per ODD Slim e 2,5
3. Connettore SATA 2.0: Per cavo dati SATA ODD
4. Jumper cancellazione CMOS
5. Alloggio d’espansione Mini-PCI Express: Per il modulo WiFi
6. Alloggiamento SO-DIMM (DDR3_A1)
7. Dispersore di calore
8. Alloggiamento SO-DIMM (DDR3_B1)
9. Connettore della ventola dello chassis
10. Connettore uscita potenza +5V: Per il secondo disco rigido SATA da 2,5"
11. Connettore SATA 3.0: Per il secondo cavo dati SATA del disco rigido
12. Connettore ingresso CC
13. Porta uscita S/PDIF ottica
14. Ingresso microfono (rosa): Microfono
15. Uscita L/R frontale (verde): Casse stereo o cuffie
16. Porte USB 2.0 Dispositivi USB
17. Connettore HDMI
18. Connettore DVI
19. Connettore VGA
20. Porte USB 3.0: Dispositivi USB
21. Porta LAN RJ-45: Local Area Network
22. Ingresso linea (blu) per 2/4/6 canali; Posteriore (blu) per 8 canali
23. Centrale/LFE (arancione): Cassa centrale/Subwoofer
24. Porta laterale per casse laterali
25. Unità ottica
26. Tasto accensione / spegnimento con indicatore di stato
27. Indicatore attività unità
28. Porta Cuffie
29. Porta Microfono
30. Porte USB 3.0: Dispositivi USB
31. Ricevitore ad infrarossi
1. Conector SATA 3.0: para el cable de datos de la unidad de disco duro SATA
2. Conector de alimentación de salida ATX5V para unidad de disco óptico
plana y unidad de disco duro de 2,5"
3. Conector SATA 2.0: para el cable de datos SATA de la unidad de disco óptico
4. Puente para borrar la CMOS
5. Ranura de expansión Mini-PCI Express: para el módulo WiFi
6. Ranura SO-DIMM (DDR3_A1)
7. Disipador
8. Ranura SO-DIMM (DDR3_B1)
9. Conector para el ventilador del chasis
10. Conector alimentación de salida de +5 V: para la segunda unidad de
disco duro SATA de 2,5”
11. Conector SATA 3.0: para el cable de datos SATA de la segunda
unidad de disco duro
12. Conector ENTRADA DE CC
13. Puerto de salida S/PDIF óptico
14. Entrada de micrófono (rosa): micrófono
15. Salida D/I frontal (verde lima) altavoces o auriculares estéreo
16. Puertos USB 2.0: dispositivos USB
17. Conector HDMI
18. Conector DVI
19. Conector VGA
20. Puertos USB 3.0: dispositivos USB
21. Puerto LAN RJ-45: red de área local
22. Entrada de línea (azul) para 2/4/6 canales; posterior (azul) para 8 canales
23. Centro/LFE (naranja): altavoces centrales y amplificador de graves
24. Puerto lateral para altavoces laterales
25. Unidad de disco óptica
26. Botón de ENCENDIDO y APAGADO con indicador de estado
27. Indicador de actividad de la unidad
28. Puerto para auriculares
29. Puerto para micrófono
30. Puertos USB 3.0: dispositivos USB
31. Receptor de infrarrojos
1. Разъем SATA 3.0: для SATA-кабеля данных жесткого диска
2. Разъем выхода питания ATX5V для тонкого привода оптических
дисков и 2,5-дюймового жесткого диска
3. Разъем SATA 2.0: для SATA-кабеля данных привода оптических дисков
4. Перемычка очистки CMOS-памяти
5. Гнездо расширения Mini-PCI Express: для модуля WiFi
6. Разъем SO-DIMM (DDR3_A1)
7. Радиатор
8. Разъем SO-DIMM (DDR3_В1)
9. Разъем вентилятора на корпусе
10. Разъем выхода питания +5V: для второго 2,5-дюймового жесткого
диска SATA
11. Разъем SATA 3.0: для второго SATA-кабеля данных жесткого диска
12. Вход питания постоянного тока
13. Разъем оптического выхода S/PDIF
14. Микрофонный вход (розовый): для подключения микрофона
15. Выход фронтальных левого и правого каналов (зеленый): для
подключения акустических систем или наушников
16. Порты USB 2.0: для подключения устройств USB
17. Разъем HDMI
18. Разъем DVI
19. Разъем VGA
20. Порты USB 3.0: для подключения устройств USB
21. Порт RJ-45 ЛВС: для подключения локальной вычислительной сети
22. Линейный вход (синий) для 2, 4, 6 каналов; выход тыловых
каналов (синий) для 8 каналов
23. Центральный и низкочастотный каналы (оранжевый): для
подключения центральной АС и сабвуфера
24. Боковой порт для боковых АС
25. Привод оптических дисков
26. Кнопка включения и выключения питания с индикатором состояния
27. Индикатор активности дисков
28. Порт Наушники
29. Порт Микрофон
30. Порты USB 3.0: для подключения устройств USB
31. Инфракрасный приемник
1. Conector SATA 3.0: Para cabo de dados SATA de HDD
2. Conector de força de saída ATX5V para slim ODD & 2,5
3. Conector SATA 2.0: Para cabo de dados SATA de ODD
4. Apagar o jumper CMOS
5. Slot de expansão Express Mini-PCI:Para o módulo WiFi
6. Slot SO-DIMM (DDR3_A1)
7. Heatsink
8. Slot SO-DIMM (DDR3_B1)
9. Conector do ventilador do chassi
10. Conector de força de saída +5V: Para o segundo SATA 2,5” HDD
11. Conector SATA 3.0: Para o segundo cabo de dados SATA de HDD
12. Adaptador Interno CC
13. Porta de saída Ótica S/PDIF
14. Entrada Mic (Rosa): Microfone
15. Saída E/D Frontal (Lima): Alto-falantes ou fones de ouvido estéreo
16. Portas USB 2.0: Dispositivos USB
17. Conector HDMI
18. Conector DVI
19. Conector VGA
20. Portas USB 3.0: Dispositivos USB
21. Porta LAN RJ-45: Rede de Área Local
22. Entrada da linha (Azul) para canais 2/4/6; Posterior (Azul) para canal 8
23. Centro/LFE (Laranja): Alto-falantes Central/Subwoofer
24. Porta lateral para alto-falantes laterais
25. Drive Disco Ótico
26. Botão LIGA/DESLIGA força com indicador de estado
27. Indicador de atividade do drive
28. Porta do fone de ouvido
29. Porta do microfone
30. Portas USB 3.0: Dispositivos USB
31. Receptor infravermelho
1. SATA 3.0 커넥터: HDD SATA 데이터 케이블용
2. 슬림 ODD 및 2.5용 ATX5V 출력 전원 커넥터
3. SATA 2.0 커넥터: ODD의 SATA 데이터 케이블용
4. Clear CMOS 점퍼
5. Mini-PCI Express 확장 슬롯: Wi-Fi 모듈용
6. SO-DIMM 슬롯(DDR3_A1)
7. 방열판
8. SO-DIMM 슬롯(DDR3_B1)
9. 섀시 팬 커넥터
10. +5V 출력 전원 커넥터: 두 번째 SATA 2.5” HDD용
11. SATA 3.0 커넥터: 두 번째 HDD의 SATA 데이터 케이블용
12. DC 입력 잭
13. 광학 S/PDIF 출력 포트
14. 마이크 입력(분홍색): 마이크
15. 전면 L/R 출력(라임색): 스테레오 스피커 또는 헤드폰
16. USB 2.0 포트: USB 장치
17. HDMI 커넥터
18. DVI 커넥터
19. VGA 커넥터
20. USB 3.0 포트: USB 장치
21. RJ-45 LAN 포트: 로컬 영역
네트워크
22. 2/4/6 채널용 라인 입력; 8채널용 뒷면(파란색)
23. 중앙/LFE (주황색): 중앙 / 서브우퍼 스피커
24. 측면 스피커용 측면 포트
25. 광학 디스크 드라이브
26. 상태 표시등이 달린 전원 ON/OFF 버튼
27. 드라이브 동작 표시등
28. 헤드폰 포트
29. 마이크 포트
30. USB 3.0 포트: USB 장치
31. 적외선 리시버
1. SATA 3.0 コネクタ: HDD SATA データケーブル用
2. スリム ODD および 2.5 用 ATX5V 出力電源コネクタ
3. SATA 2.0 コネクタ: ODD の SATA データケーブル用
4. CMOS クリアジャンパー
5. Mini-PCI Express 拡張スロット: WiFi モジュール用
6. SO-DIMM スロット（DDR3_A1）
7. ヒートシンク
8. SO-DIMM スロット（DDR3_B1）
9. シャーシファンコネクタ
10. +5V 出力電源コネクタ: 2 番目の SATA 2.5” HDD 用
11. SATA 3.0 コネクタ: 2 番目の HDD の SATA データケーブル用
12. DC 入力ジャック
13. 光学 S/PDIF 出力ポート
14. マイク入力（ピンク色）: マイクロフォン
15. フロント L/R 出力（ライム色）: ステレオスピーカーまたはヘッドフォン
16. USB 2.0 ポート: USB デバイス
17. HDMI コネクタ
18. DVI コネクタ
19. VGA コネクタ
20. USB 3.0 ポート: USB デバイス
21. RJ-45 LAN ポート: ローカルエリアネットワーク
22. 2/4/6 チャンネル用ライン入力（青色）、8 チャンネル用リア（青色）
23. センター/LFE（オレンジ色）: センター / サブウーファースピーカー
24. サイドスピーカー用サイドポート
25. 光学ディスクドライブ
26. ステータスインジケータ付き電源オン/オフボタン
27. ドライブアクティビティインジケータ
28. ヘッドフォンポート
29. マイクロフォンポート
30. USB 3.0 ポート: USB デバイス
31. 赤外線レシーバ

Содержание

Похожие устройства

Скачать
