15

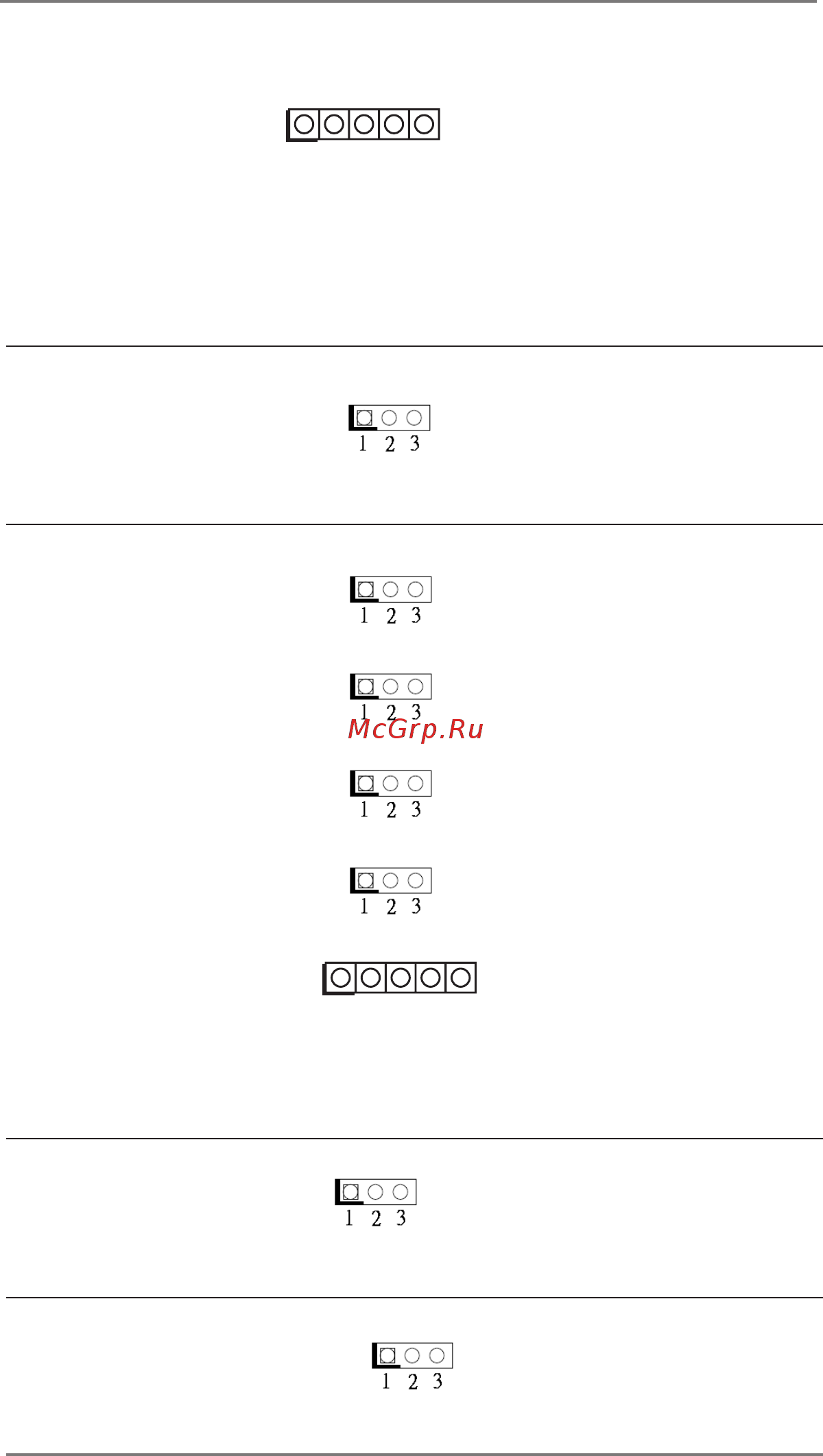

Backlight Power Selection Use this to set up the backlight
(LCD_BLT_VCC) power of the LVDS connector
(5-pin BKT_PWR1)
and the panel backlight power
(see p.8 No. 31)
of BLT_PWM1.
1-2: LCD_BLT_VCC: +5V
2-3: LCD_BLT_VCC: +12V
4-5: LCD_BLT_VCC: DC_IN
Backlight Control Level
(CON_LBKLT_CTL)
1-2: +3V
(3-pin BLT_PWM1)
2-3: +5V
(see p.8, No. 33)
COM Port PWR Setting Jumpers
(3-pin PWR_COM1, for COM Port1)
1-2: +5V
(see p.8, No. 9)
2-3: +12V
(3-pin PWR_COM3, for COM Port3)
1-2: +5V
(see p.8, No. 6)
2-3: +12V
(3-pin PWR_COM4, for COM Port4)
1-2: +5V
(see p.8, No. 5)
2-3: +12V
(3-pin PWR_COM6, for COM Port6)
1-2: +5V
(see p.8, No. 4)
2-3: +12V
(5-pin PWR_COM2, for COM Port2)
1-2: +5V
(see p.8, No. 12)
2-3: +12V
3-4: +12V
4-5: +5VSB
1
1
mSATA Select 1-2: SATA2_2 + mini-PCIe
(3-pin MSATA_SEL1)
2-3: mSATA,
(see p.8 No. 18)
SATA2_2 no function
JGPIO_SET Jumper
1-2: High
(3-pin JGPIO_SET1)
2-3: Low
(see p.8 No. 10)
