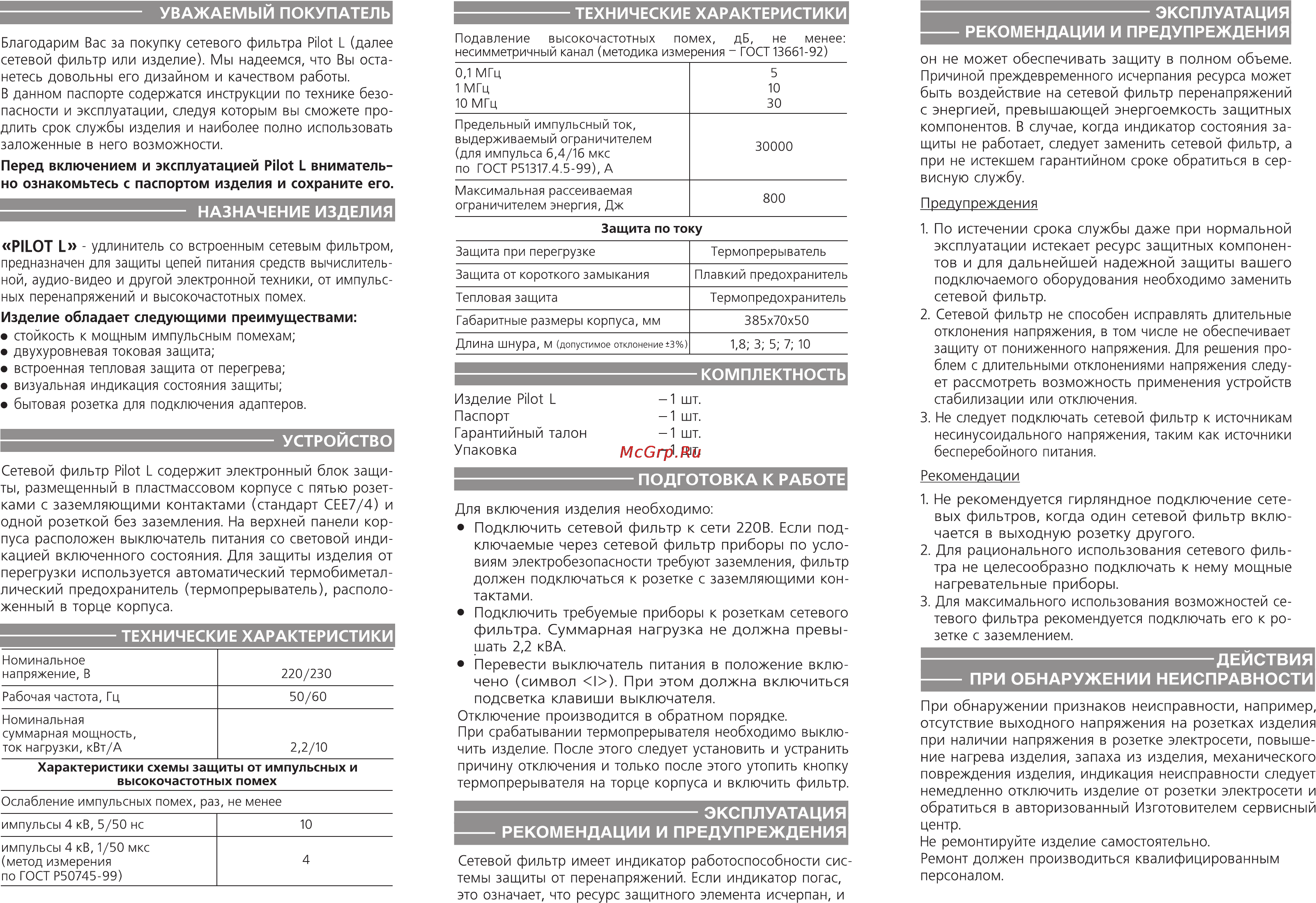

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Благодарим Вас за покупку сетевого фильтра Pilot L далее сетевой фильтр или изделие Мы надеемся что Вы оста нетесь довольны его дизайном и качеством работы В данном паспорте содержатся инструкции по технике безо пасности и эксплуатации следуя которым вы сможете про длить срок службы изделия и наиболее полно использовать заложенные в него возможности Перед включением и эксплуатацией Pilot L вниматель но ознакомьтесь с паспортом изделия и сохраните его НАЗНАЧЕНИЕ ИЗДЕЛИЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Подавление высокочастотных помех дБ не менее несимметричный канал методика измерения ГОСТ 13661 92 0 1 МГц 1 МГц 10 МГц 5 10 30 Предельный импульсный ток выдерживаемый ограничителем для импульса 6 4 16 мкс по ГОСТР51317 4 5 99 А 30000 Максимальная рассеиваемая ограничителем энергия Дж Изделие обладает следующими преимуществами стойкость к мощным импульсным помехам двухуровневая токовая защита встроенная тепловая защита от перегрева визуальная индикация состояния защиты бытовая розетка для подключения адаптеров ПОДГОТОВКА К РАБОТЕ Рекомендации Термопрерыватель Плавкий предохранитель Защита от короткого замыкания Тепловая защита Термопредохранитель Габаритные размеры корпуса мм 385x70x50 Длина ШНура М допустимое отклонение 3 1 8 3 5 7 10 КОМПЛЕКТНОСТЬ УСТРОЙСТВО Сетевой фильтр Pilot L содержит электронный блок защи ты размещенный в пластмассовом корпусе с пятью розет ками с заземляющими контактами стандарт СЕЕ7 4 и одной розеткой без заземления На верхней панели кор пуса расположен выключатель питания со световой инди кацией включенного состояния Для защиты изделия от перегрузки используется автоматический термобиметал лический предохранитель термопрерыватель располо женный в торце корпуса ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение В 1 шт 1 шт 1шт 1 шт 1 По истечении срока службы даже при нормальной эксплуатации истекает ресурс защитных компонен тов и для дальнейшей надежной защиты вашего подключаемого оборудования необходимо заменить сетевой фильтр 2 Сетевой фильтр не способен исправлять длительные отклонения напряжения в том числе не обеспечивает защиту от пониженного напряжения Для решения про блем с длительными отклонениями напряжения следу ет рассмотреть возможность применения устройств стабилизации или отключения 3 Не следует подключать сетевой фильтр к источникам несинусоидального напряжения таким как источники бесперебойного питания Защита при перегрузке 220 230 Рабочая частота Гц 50 60 Номинальная суммарная мощность ток нагрузки кВт А 2 2 10 Характеристики схемы защиты от импульсных и высокочастотных помех Ослабление импульсных помех раз не менее импульсы 4 кВ 5 50 нс 10 импульсы 4 кВ 1 50 мкс метод измерения по ГОСТ Р50745 99 4 Изделие Pilot L Паспорт Гарантийный талон Упаковка он не может обеспечивать защиту в полном объеме Причиной преждевременного исчерпания ресурса может быть воздействие на сетевой фильтр перенапряжений с энергией превышающей энергоемкость защитных компонентов В случае когда индикатор состояния за щиты не работает следует заменить сетевой фильтр а при не истекшем гарантийном сроке обратиться в сер висную службу Предупреждения Защита по току PILOT L удлинитель со встроенным сетевым фильтром предназначен для защиты цепей питания средств вычислитель ной аудио видео и другой электронной техники от импульс ных перенапряжений и высокочастотных помех ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ Для включения изделия необходимо Подключить сетевой фильтр к сети 220В Если под ключаемые через сетевой фильтр приборы по усло виям электробезопасности требуют заземления фильтр должен подключаться к розетке с заземляющими кон тактами Подключить требуемые приборы к розеткам сетевого фильтра Суммарная нагрузка не должна превы шать 2 2 кВА Перевести выключатель питания в положение вклю чено символ 1 При этом должна включиться подсветка клавиши выключателя Отключение производится в обратном порядке При срабатывании термопрерывателя необходимо выклю чить изделие После этого следует установить и устранить причину отключения и только после этого утопить кнопку термопрерывателя на торце корпуса и включить фильтр ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ Сетевой фильтр имеет индикатор работоспособности сис темы защиты от перенапряжений Если индикатор погас это означает что ресурс защитного элемента исчерпан и 1 Не рекомендуется гирляндное подключение сете вых фильтров когда один сетевой фильтр вклю чается в выходную розетку другого 2 Для рационального использования сетевого филь тра не целесообразно подключать к нему мощные нагревательные приборы 3 Для максимального использования возможностей се тевого фильтра рекомендуется подключать его к ро зетке с заземлением ДЕЙСТВИЯ ПРИ ОБНАРУЖЕНИИ НЕИСПРАВНОСТИ При обнаружении признаков неисправности например отсутствие выходного напряжения на розетках изделия при наличии напряжения в розетке электросети повыше ние нагрева изделия запаха из изделия механического повреждения изделия индикация неисправности следует немедленно отключить изделие от розетки электросети и обратиться в авторизованный Изготовителем сервисный центр Не ремонтируйте изделие самостоятельно Ремонт должен производиться квалифицированным персоналом
