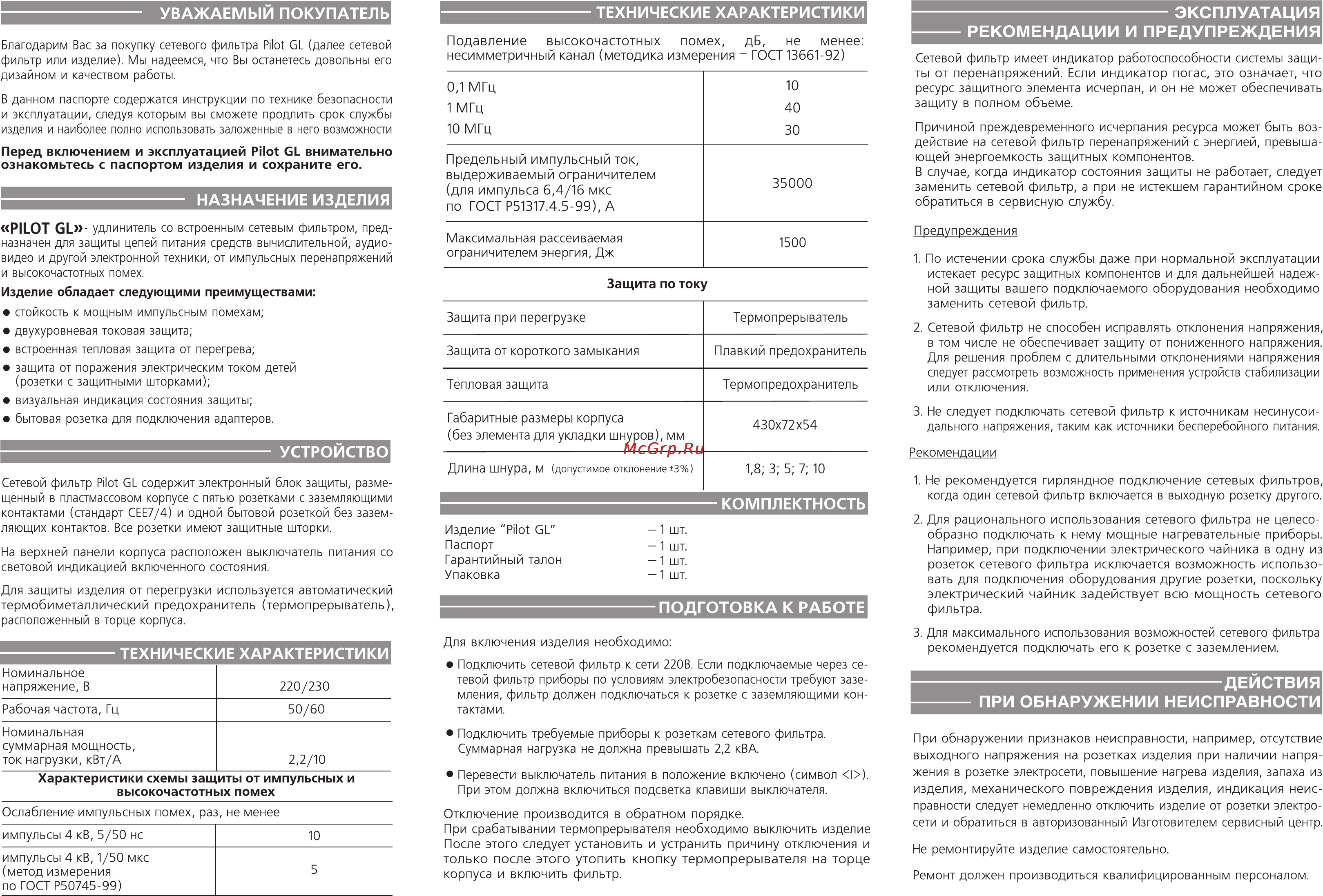

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Благодарим Вас за покупку сетевого фильтра Pilot GL далее сетевой фильтр или изделие Мы надеемся что Вы останетесь довольны его дизайном и качеством работы В данном паспорте содержатся инструкции по технике безопасности и эксплуатации следуя которым вы сможете продлить срок службы изделия и наиболее полно использовать заложенные в него возможности Перед включением и эксплуатацией Pilot GL внимательно ознакомьтесь с паспортом изделия и сохраните его НАЗНАЧЕНИЕ ИЗДЕЛИЯ Подавление высокочастотных помех дБ не менее несимметричный канал методика измерения ГОСТ 13661 92 0 1 МГц 10 1 МГц 40 10 МГц 30 Предельный импульсный ток выдерживаемый ограничителем для импульса 6 4 16 мкс 35000 по ГОСТ Р51317 4 5 99 А PILOT GL удлинитель со встроенным сетевым фильтром пред назначен для защиты цепей питания средств вычислительной аудио видео и другой электронной техники от импульсных перенапряжений и высокочастотных помех стойкость к мощным импульсным помехам Сетевой фильтр имеет индикатор работоспособности системы защи ты от перенапряжений Если индикатор погас это означает что ресурс защитного элемента исчерпан и он не может обеспечивать защиту в полном объеме Причиной преждевременного исчерпания ресурса может быть воз действие на сетевой фильтр перенапряжений с энергией превыша ющей энергоемкость защитных компонентов В случае когда индикатор состояния защиты не работает следует заменить сетевой фильтр а при не истекшем гарантийном сроке обратиться в сервисную службу Предупреждения Максимальная рассеиваемая ограничителем энергия Дж 1500 1 По истечении срока службы даже при нормальной эксплуатации истекает ресурс защитных компонентов и для дальнейшей надеж ной защиты вашего подключаемого оборудования необходимо заменить сетевой фильтр Защита по току Изделие обладает следующими преимуществами ЭКСПЛУАТАЦИЯ РЕКОМЕНДАЦИИ И ПРЕДУПРЕЖДЕНИЯ Защита при перегрузке Термопрерыватель двухуровневая токовая защита встроенная тепловая защита от перегрева Защита от короткого замыкания Плавкий предохранитель защита от поражения электрическим током детей розетки с защитными шторками Тепловая защита Термопредохранитель 2 Сетевой фильтр не способен исправлять отклонения напряжения в том числе не обеспечивает защиту от пониженного напряжения Для решения проблем с длительными отклонениями напряжения следует рассмотреть возможность применения устройств стабилизации или отключения визуальная индикация состояния защиты бытовая розетка для подключения адаптеров Габаритные размеры корпуса 430x72x54 без элемента для укладки шнуров мм УСТРОЙСТВО Рекомендации Длина ШНура М допустимое отклонение 3 Сетевой фильтр Pilot GL содержит электронный блок защиты разме щенный в пластмассовом корпусе с пятью розетками с заземляющими контактами стандарт СЕЕ7 4 и одной бытовой розеткой без зазем ляющих контактов Все розетки имеют защитные шторки На верхней панели корпуса расположен выключатель питания со световой индикацией включенного состояния ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая частота Гц Номинальная суммарная мощность ток нагрузки кВт А 220 230 50 60 1 8 3 5 7 10 1 КОМПЛЕКТНОСТЬ Изделие Pilot GL Паспорт Гарантийный талон Упаковка 1 шт 1 шт 1 шт 1шт Для защиты изделия от перегрузки используется автоматический термобиметаллический предохранитель термопрерыватель расположенный в торце корпуса Номинальное напряжение В ПОДГОТОВКА К РАБОТЕ Для включения изделия необходимо Подключить сетевой фильтр к сети 220В Если подключаемые через се тевой фильтр приборы по условиям электробезопасности требуют зазе мления фильтр должен подключаться к розетке с заземляющими кон тактами Ослабление импульсных помех раз не менее импульсы 4 кВ 5 50 нс 10 импульсы 4 кВ 1 50 мкс метод измерения по ГОСТ Р50745 99 5 Не рекомендуется гирляндное подключение сетевых фильтров когда один сетевой фильтр включается в выходную розетку другого 2 Для рационального использования сетевого фильтра не целесо образно подключать к нему мощные нагревательные приборы Например при подключении электрического чайника в одну из розеток сетевого фильтра исключается возможность использо вать для подключения оборудования другие розетки поскольку электрический чайник задействует всю мощность сетевого фильтра 3 Для максимального использования возможностей сетевого фильтра рекомендуется подключать его к розетке с заземлением ДЕЙСТВИЯ ПРИ ОБНАРУЖЕНИИ НЕИСПРАВНОСТИ Подключить требуемые приборы к розеткам сетевого фильтра Суммарная нагрузка не должна превышать 2 2 кВА При Перевести выключатель питания в положение включено символ 1 При этом должна включиться подсветка клавиши выключателя жения 2 2 10 Характеристики схемы защиты от импульсных и высокочастотных помех 3 Не следует подключать сетевой фильтр к источникам несинусои дального напряжения таким как источники бесперебойного питания Отключение производится в обратном порядке При срабатывании термопрерывателя необходимо выключить изделие После этого следует установить и устранить причину отключения и только после этого утопить кнопку термопрерывателя на торце корпуса и включить фильтр обнаружении выходного в изделия признаков напряжения розетке на электросети механического неисправности розетках изделия повышение повреждения например при нагрева изделия отсутствие наличии изделия напря запаха индикация из неис правности следует немедленно отключить изделие от розетки электро сети и обратиться в авторизованный Изготовителем сервисный центр Не ремонтируйте изделие самостоятельно Ремонт должен производиться квалифицированным персоналом
