Kettama Luxe KTA80-C [25/54] Сборка моделей storm drive

СБОРКА МОДЕЛЕЙ STORM DRIVE

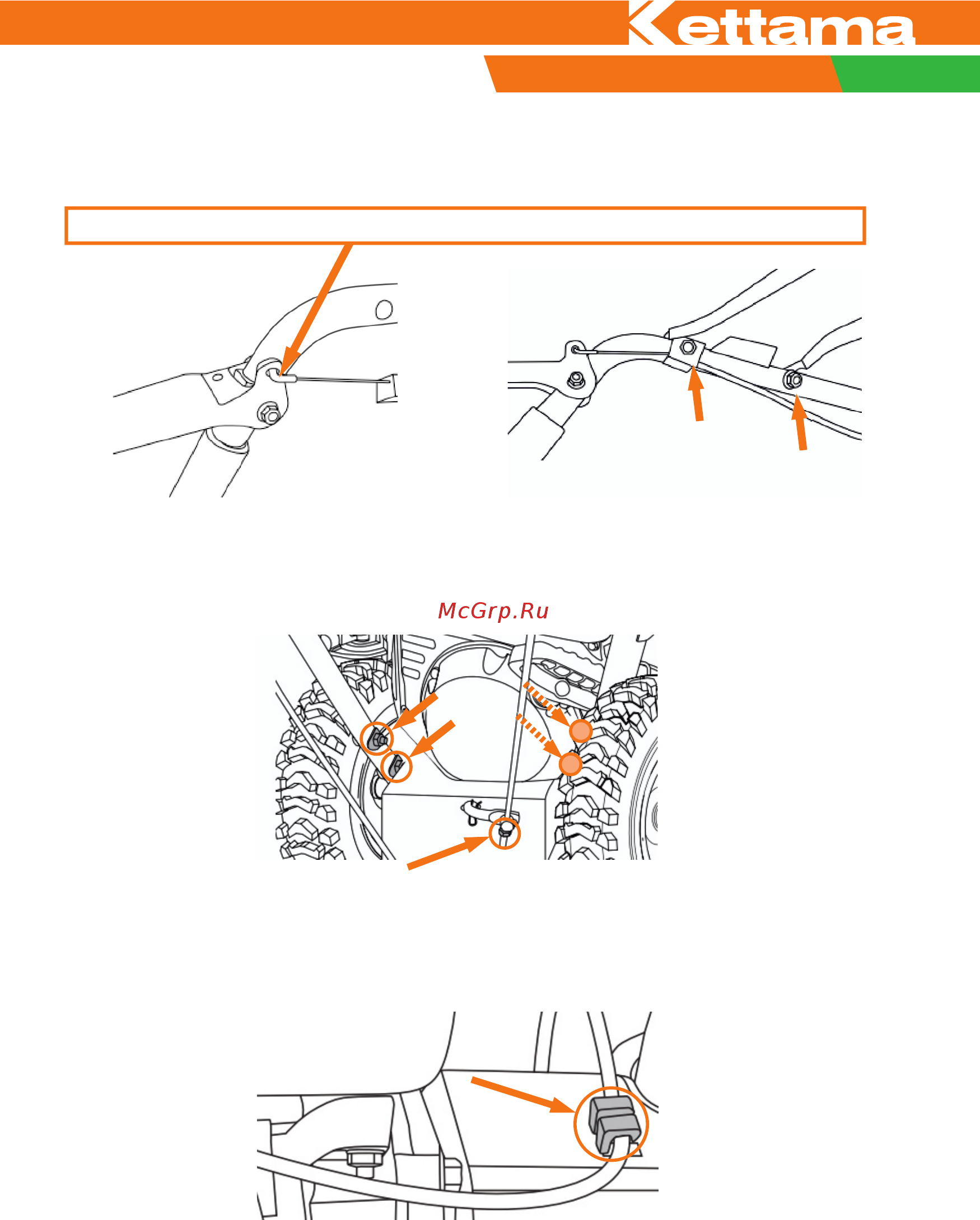

1. СБОРКА РУКОЯТКИ С ПАНЕЛЬЮ ОПЕРАТОРА.

Панель уже установлена с одной ручкой. Всё, что вам нужно, это

прикрепить другую ручку к панели вместе с кабелем.

Подсоедините трос сцепления к рукоятке включения привода на колёса

2. Возьмите панель и ручки, вставьте их в кронштейны и закрепите их

болтами, гайками и шайбами;

1. Прикрепите ручку к панели управления и закрепите её болтами вместе

с держателем кабеля (Положение A) или шайбами (Положение Б);

Положение А

Положение Б

4. Присоедините провод управления приводом шнека к зажиму кабеля на

защитной крышке ремня.

3. Извлеките гайку с конца шестерни, прикрепите конец шестерни к

пластине и затяните контргайку.
