СБОРКА МОДЕЛЕЙ LUXE PRO HD

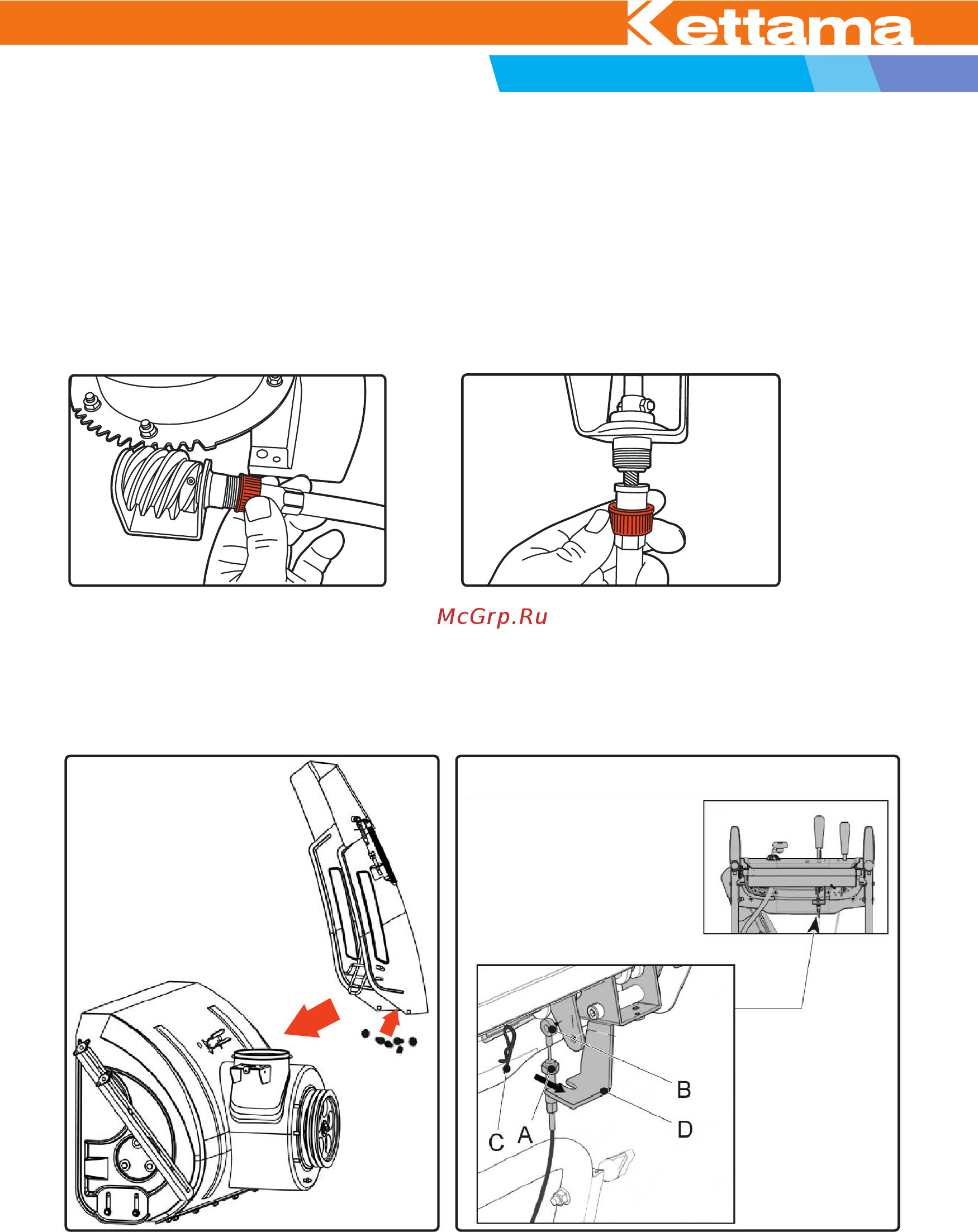

3.Соединение рычага поворота желоба.

• Cоедините один конец гибкого вала с осью червячной передачи,

расположенной у отверстия желоба выброса, зафиксируйте

соединительной гайкой

(рис. 9)

• Cоедините другой конец гибкого вала с рычагом поворота желоба,

расположенном на панели оператора, зафиксируйте соединительной

гайкой (рис. 10)

4. Установка желоба.

• Установите желоб на отверстие выброса снега (рис. 11)

• Установите специальные крепежи и зафиксируйте болтами (рис. 12)

рис.9 рис.10

рис. 11

рис. 12
