26

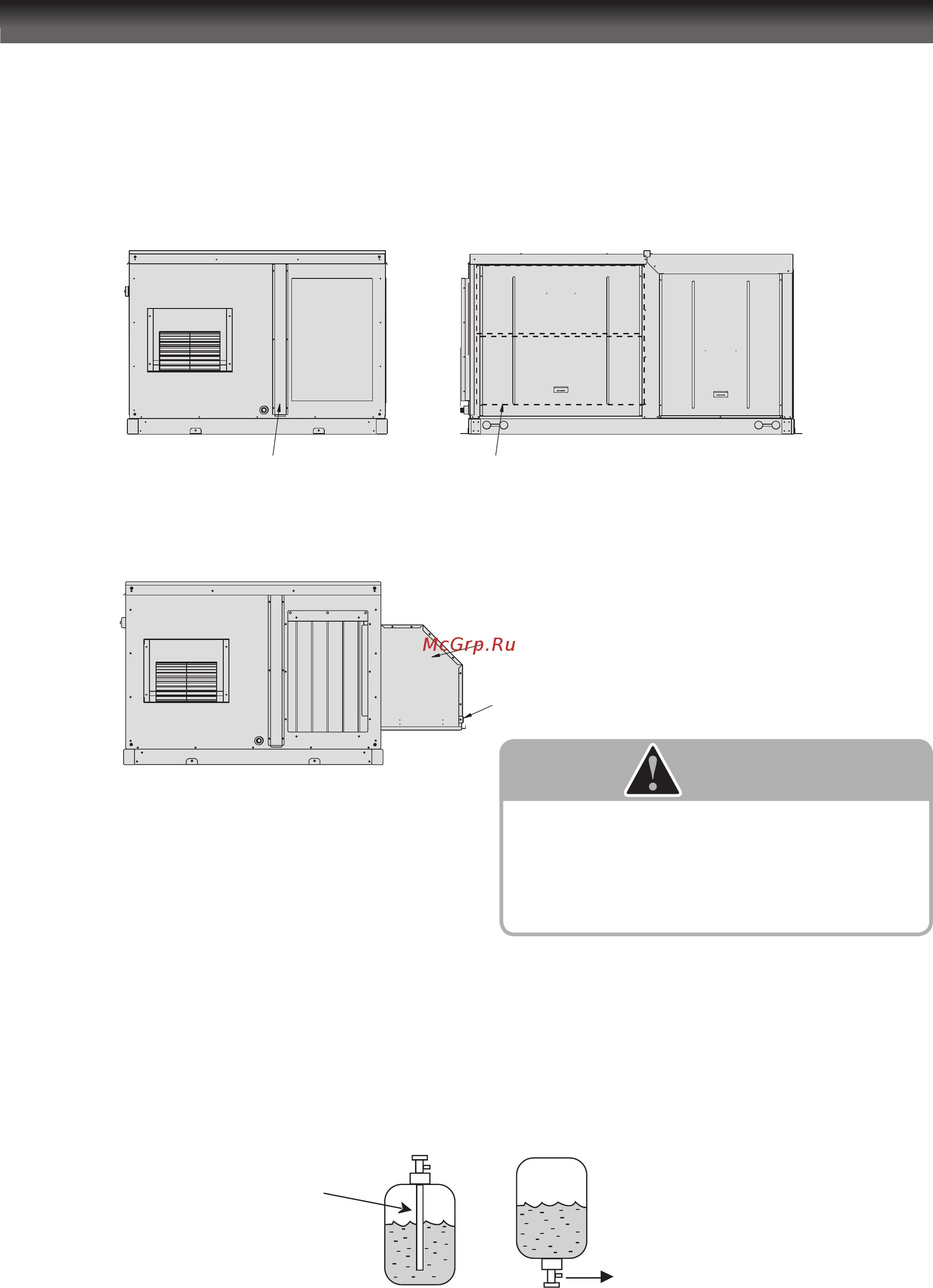

Для блока, устанавливаемого вместе с комплектом экономайзера, имеется дополнительный фильтр, который
монтируется на нижней части защитного кожуха от дождя. На схеме показан кондиционер UATYQ250 + комплект
экономайзера (монтируется на месте). Для других моделей используется аналогичный способ.
Защитный кожух от дождя (монтируется на месте)
Для проведения технического обслуживания
фильтра снимите крышку фильтра, расположенную
на защитном кожухе от дождя.
ОТКАЧКА ВОЗДУХА И ЗАПРАВКА
Блоки, монтируемые на крыше, предварительно заряжаются достаточным количеством хладагента на
заводе. Однако при проведении технического обслуживания может возникнуть необходимость в дозаправке
хладагента. Для обеспечения оптимальной и бесперебойной работы системы необходимо соблюдать
некоторые меры предосторожности:
(i) Необходимо тщательно откачать из системы весь несжимаемый газ и влагу.
(ii) Используйте вакуумный насос только для хладагента R410A. Использование этого вакуумного насоса для
других хладагентов может повредить вакуумный насос или блок.
(iii) Запрещается выпускать хладагент непосредственно в окружающую среду.
(iv) Во время заправки R410A убедитесь в том, что из баллона или контейнера поступает только жидкость.
Опрокинутый цилиндр
без погружной трубы
Отвод
жидкости
Погружная труба
ОCTOPOЖHO
Во избежание утечек воды после проведения
технического обслуживания убедитесь, что фильтр
установлен правильно и крышка фильтра надежно
закреплена винтами. При необходимости для
обеспечения водонепроницаемости на крышке
фильтра и защитном кожухе от дождя нанесите
герметик, устойчивый к атмосферным воздействиям.
Снимите крышку фильтра
для обслуживания фильтра.
Также для технического обслуживания
фильтра можно снять боковую панель.
ОБСЛУЖИВАНИЕ ФИЛЬТРА
Уберите налипшую на фильтр пыль с помощью пылесоса или промойте его в теплой воде (ниже 40°C) с нейтральным
моющим средством.
Хорошо прополоскайте и высушите фильтр перед установкой его обратно в блок.
Не используйте бензиновые, легкоиспаряющиеся вещества или химические средства для очистки фильтра.
Очищайте фильтр не реже одного раза в 2 недели. Можно очищать фильтр чаще по мере необходимости.
Положение фильтра
Фильтры устанавливаются перед внутренним теплообменником.
На схеме показана модель UATYQ250. Для других моделей используется аналогичный способ.
