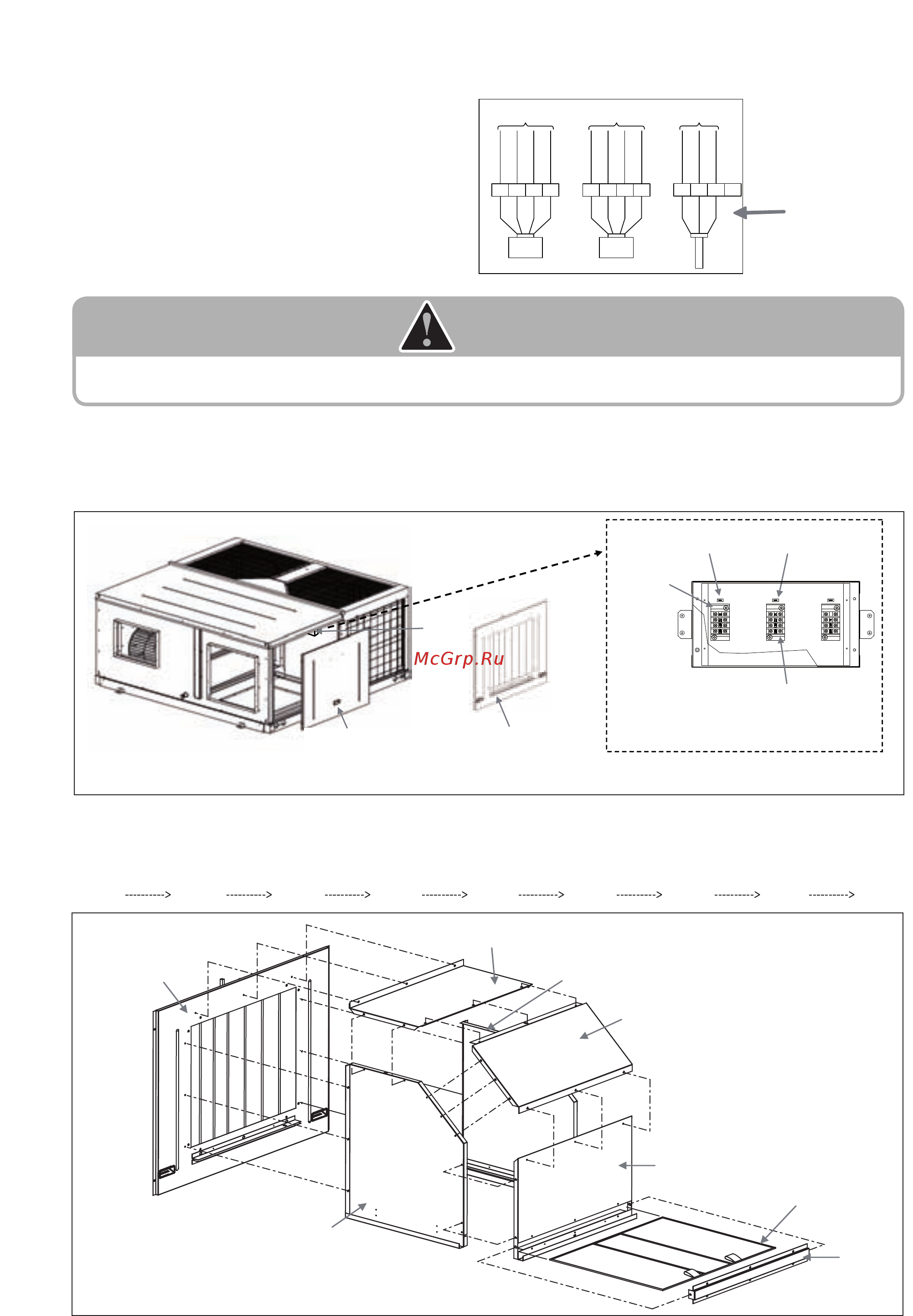

32
ШАГ 7
- Подключите привод Belimo LF24-SR (деталь 1) с маркировкой “RA”, который теперь расположен на собранной на передней панели заслонке,
к клеммному блоку с маркировкой “RA”, расположенному внутри соединительной клеммной коробки.
- На приводе имеется четыре провода разного цвета (черный, красный, зеленый и белый). Выполните подключение проводов, как указано
ниже:
ОCTOPOЖHO
Неправильное подсоединение проводов может привести к нарушению функционирования привода или платы контроллера экономайзера, или сбою
в работе обоих устройств. Соедините провода с помощью разъемных кабельных стяжек под соединительной клеммной коробкой.
Провод черного цвета - подсоедините к первому полюсу
клеммного блока с маркировкой “GND”.
Провод красного цвета - подсоедините ко второму полюсу
клеммного блока с маркировкой “+24V”.
Провод зеленого цвета - подсоедините к третьему полюсу
клеммного блока с маркировкой “DCV”.
Провод белого цвета - подсоедините к четвертому полюсу
клеммного блока с маркировкой “FB”.
(Вы можете свериться с наклейкой, содержащей схему проводки,
расположенной на передней крышке соединительной клеммной
коробки.)
Наклейка со
схемой проводки
на передней
крышке
соединительной
клеммной
коробки
- Затем подключите привод Belimo LF24-SR (деталь 1) с маркировкой “OA”, который теперь расположен на собранной на боковой панели
заслонке, к клеммному блоку с маркировкой “OA”, расположенному внутри той же соединительной клеммной коробки. При подсоединении
проводов следуйте тому же принципу, который использовался при соединении проводки между приводом “RA” и клеммным блоком “RA”.
Затем прикрепите боковую панель к блоку. Перед тем, как прикрепить боковую панель к блоку, возможно, потребуется упорядочить с
помощью кабельных стяжек (приобретаются на месте) расположение проводов привода.
Боковая панель
стандартного блока, которая
была снята в шаге 5.
Боковая панель входит в комплект
экономайзера, который собирается
вместе с приводом в шаге 6.
Прикрепите эту панель к блоку.
Соединительная
клеммная
коробка
Клеммный
блок с
маркировкой
“
RA
”
– следует
соединить с
приводом с
маркировкой
“
RA
”
.
Маркировка “RA” Маркировка “OA”
Клеммный блок с маркировкой “OA” – следует
соединить с приводом с маркировкой “OA”.
Детальный ракурс соединительной клеммной
коробки
ШАГ 8
- Для сборки защитного кожуха от дождя установите на боковой панели отдельные съемные детали (металлические детали). Перед этим в
целях герметизации разместите на боковой панели сальник (приобретается на месте).
- Для сборки защитного кожуха соблюдайте последовательность по установке деталей, представленную ниже:
TO PCB3 (ECO)
CN_ACT_RA
TO PCB3 (ECO)
CN_ACT_OD
TO PCB3 (ECO)
CN_C02
TB RA TB OD TB C02
ЧЕРНЫЙ
КРАСНЫЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ЗЕЛЕНЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
БЕЛЫЙ
GND +24V DCV FB GND +24V DCV FB GND +24V FB
ПРИВОД RA ПРИВОД OD ДАТЧИК СО2
Деталь 2 Деталь 6
Деталь 7
Деталь 3
Деталь 4 Деталь 5 Деталь 9 Деталь 8 Герметик
Сальник
Боковая панель с заслонкой
на входе наружного воздуха
(деталь 2), которая уже
смонтирована на блоке в
шаге 7.
Деталь 3
Деталь 7
Деталь 4
Деталь 5
Деталь 9
Деталь 8
Деталь 6
- Для обеспечения водонепроницаемости покрытия защитного кожуха от дождя рекомендуется обработать все соединения и щели герметиком,
устойчивым к атмосферным воздействиям (таким как силикон, материал приобретается на месте).
IM 9 5RTBR-0710(0)_RU.indd 32IM 9 5RTBR-0710(0)_RU.indd 32 8/26/2010 11:18:57 AM8/26/2010 11:18:57 AM
