7
2 Holzschrauben 4,1 x 16 (2 Stück)
3 Gebrauchsanweisung
4.2 Installierungsschritte
i) Das Oberteil des Gehäuses der LCD-Fernbedienung vom Unterteil abnehmen,
dabei einen Schraubenzieher in den unteren Schlitz einführen und nach aussen
ziehen.

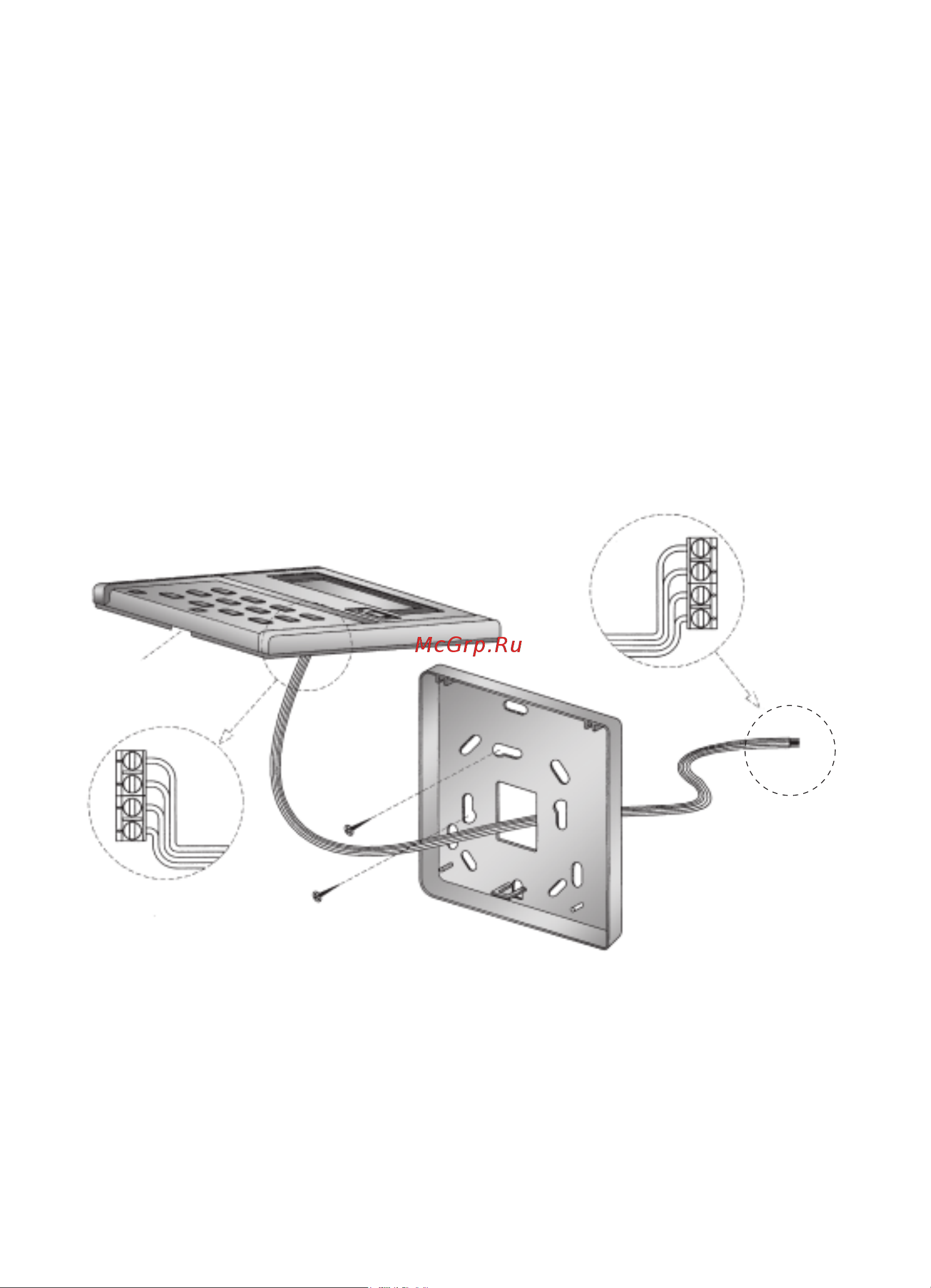

ii) Das Unterteil des Gehäuses mit den beiden Holzschrauben an der Wand
befestigen. Dann die 4 Verbindungsdrähte (von der Hauptschaltungstafel) durch
den Schlitz Gehäuses führen, wie unten abgebildet.
iii) Das Ende jeden Verbindungsdrahtes mit dem Klemmenbrett hinter dem
Gehäuseoberteil verbinden, wie unten gezeigt. Der Draht zur “GND”-
Anschlussklemme am Gehäuseoberteil muss an seinem anderen Ende mit der
“GND”-Anschlussklemme der Hauptschalttafel verbunden werden. Das gleiche
gilt für die “+5V”, “B” und “A” Verbindungen.
iv) Ober-und Unterteil des Gehäuses wieder zusammenfügen, dabei die beiden
oberen Haken in die zugehörigen Schlitze einpassen und das Unterteil anpressen.
Unterer Schlitz zum
Öffnen des LCD-
Gehäuses
Verbindung hinter dem
Gehäuseoberteil
LCD-Fernbedienung
(Gehäuseunterteil)
Verbindungsdrähte
LCD-Fernbedienung
(Gehäuseoberteil)
2 x
Holzschrauben
Verbindungen
an der
Hauptschalttafel
GND
+5V
B
A
GND
+5V
B
A
OM-SEQ-0107-Daikin_EN_NL 3/6/07, 9:43 AM7
