TECHNICAL PASSPORT ENGLISH
Electric Hob
PART 2. INSTALLATION
Installation Instructions
The appliance must be installed and connected in accordance with current
regulations.
After unpacking the appliance, ensure there is no visible damage. If it has been
damaged during transit, DO NOT USE, contact where you buy immediately.
Selection of installation equipment
B Cut out the work surface according to the sizes shown in the drawing.
B For the purpose of installation and use, a minimum of 5 cm space shall
be preserved around the hole.
B Be sure the thickness of the work surface is at least 30mm. Please select
heat-resistant work surface material to avoid larger deformation caused by the heat
radiation from the hotplate.

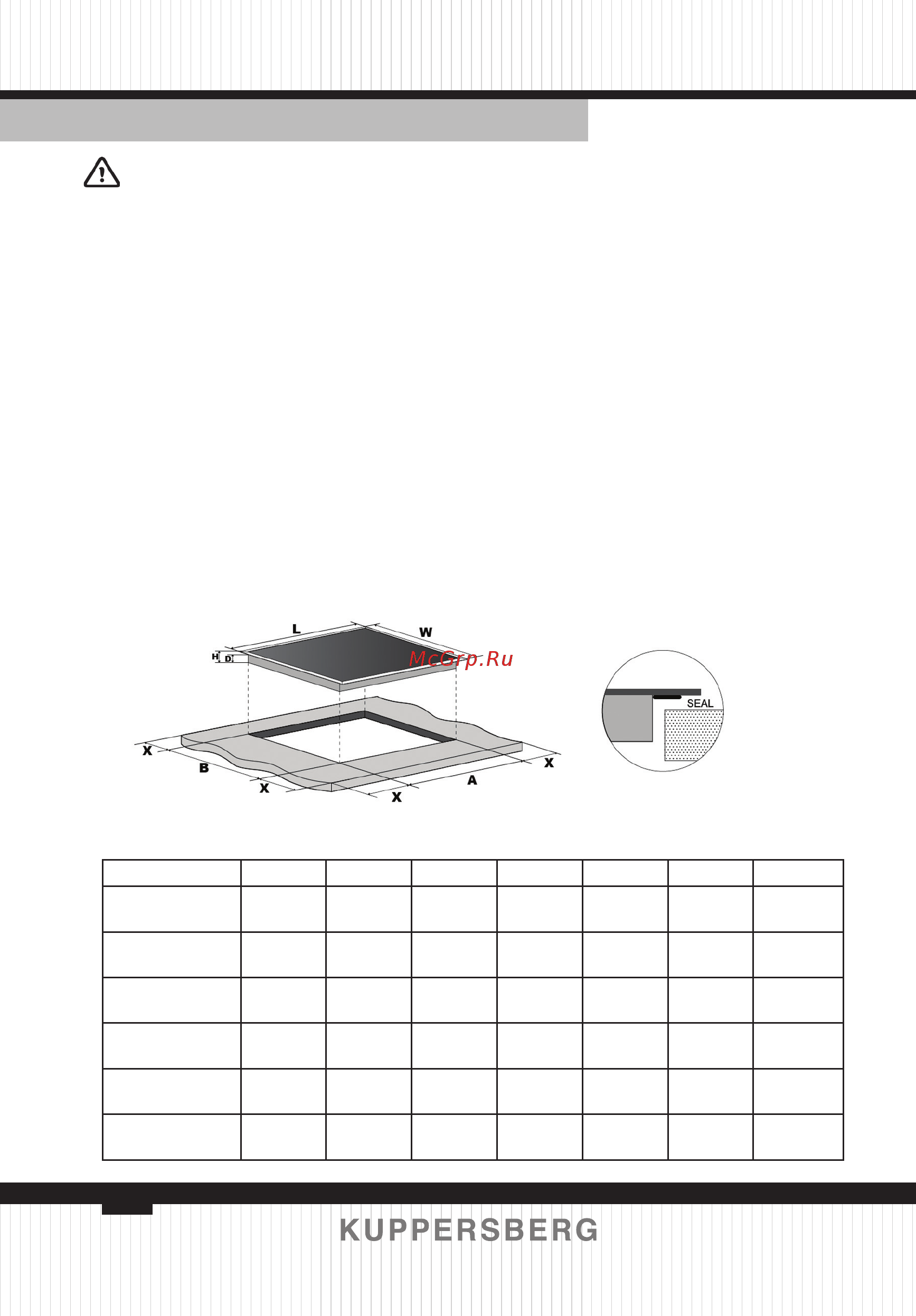

Detail as shown below:
Model L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)
30cm ceramic
hob
288 520 52 48
265+5
-0
495+5
-0
50 mini
30cm induction
hob
288 520 56 52
265+5
-0
495+5
-0
50 mini
45cm ceramic
hob
450 520 56 52
425+5
-0
495+5
-0
50 mini
45cm induction
hob
450 520 56 52
425+5
-0
495+5
-0
50 mini
60cm ceramic
hob
590 520 52 48
555+5
-0
495+5
-0
50 mini
60cm induction
hob
590 520 56 52
555+5
-0
495+5
-0
50 mini
